Здание в 3D

Зачем

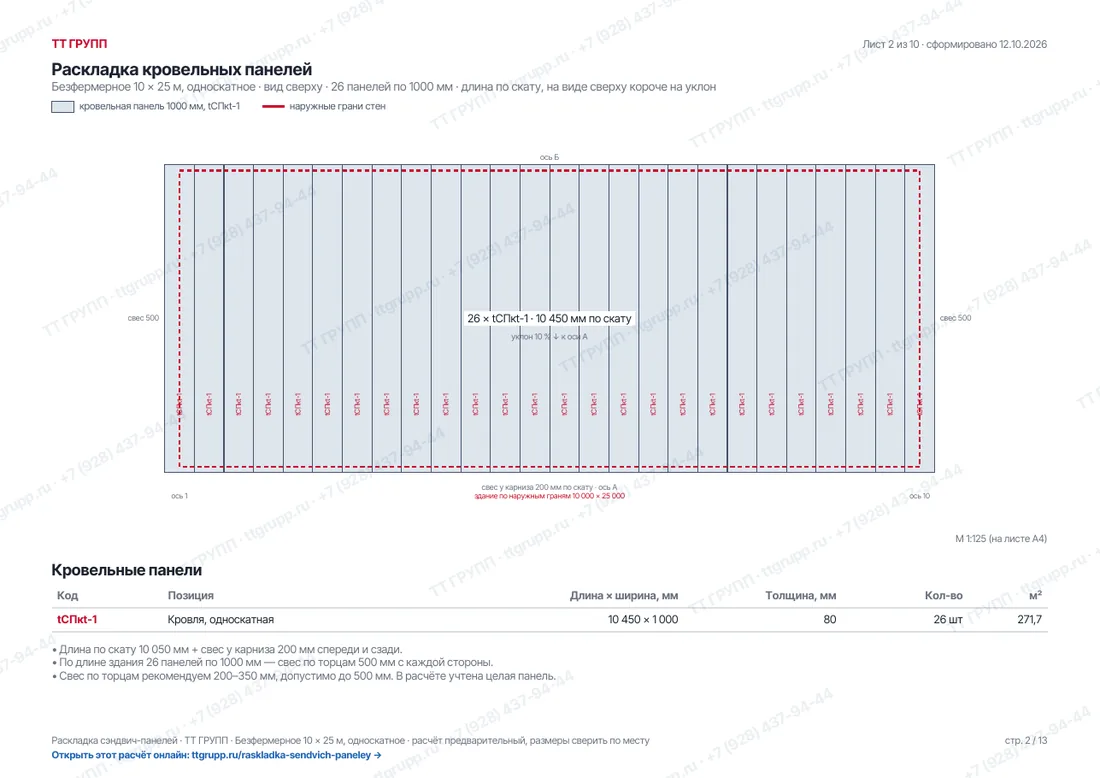

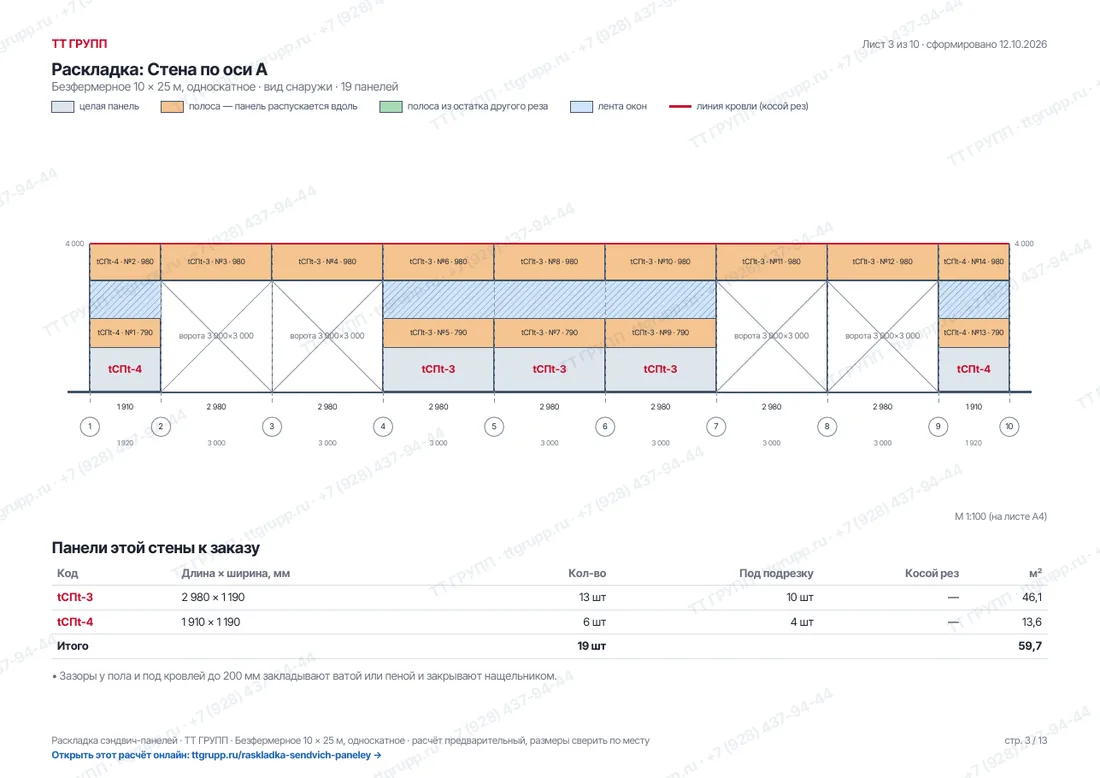

Раскладка панелей даёт развёртки стен, план кровли и таблицы — по ним трудно представить здание целиком. Здесь та же раскладка собрана в объём: видно, где ворота относительно окон, как торец перекрывает продольную стену и где панели режут под скат.

Как работает

1. В калькуляторе безфермерного здания или металлокаркаса нажмите «3D-визуализация вашего здания» — страница откроется с этим зданием. Можно и вставить ссылку на расчёт в поле ниже и нажать «Показать». Без ссылки открывается образец — металлокаркас 10 × 25 м.
2. Страница раскладывает панели теми же правилами, что и страница раскладки, и собирает из них здание. Отдельных правил у 3D нет: что в спецификации, то и на модели.
3. При первом заходе страница предлагает обучение: 8 коротких шагов, около минуты. Подсвечивает, куда нажать, и пишет, что поменяется; пробовать можно сразу на модели. Его можно пропустить, а потом открыть снова кнопкой «Как пользоваться» вверху страницы.
4. Крутите модель мышью или пальцем, колёсико — приблизить. Клик по панели — её стена, пролёт, ряд, длина и тип. Слои справа прячут кровлю, стены и каркас, чтобы заглянуть внутрь.
5. Внизу сцены — вид: «Реалистично» показывает здание на участке (двор, дорога, деревья, люди, машины, погрузка у ворот), «Чертёж» — панели в цветах раскладки. Для реалистичного вида есть «Лето» и «Зима»: зимой снег на кровле и земле.
6. Кнопка ⛶ в правом верхнем углу сцены разворачивает модель на весь экран — на компьютере и на телефоне; все переключатели и цвет остаются под рукой. Выйти — та же кнопка или Esc.
7. На телефоне и в полном экране кнопка «Цвет» внизу сцены открывает шторку с цветами — модель видна над ней, листать страницу не нужно.
8. «Поделиться 3D-визуализацией» — ссылка на эту же модель: на телефоне откроется меню «Поделиться», на компьютере ссылка скопируется. «Скачать картинку» сохраняет то, что сейчас на экране.

Как читать

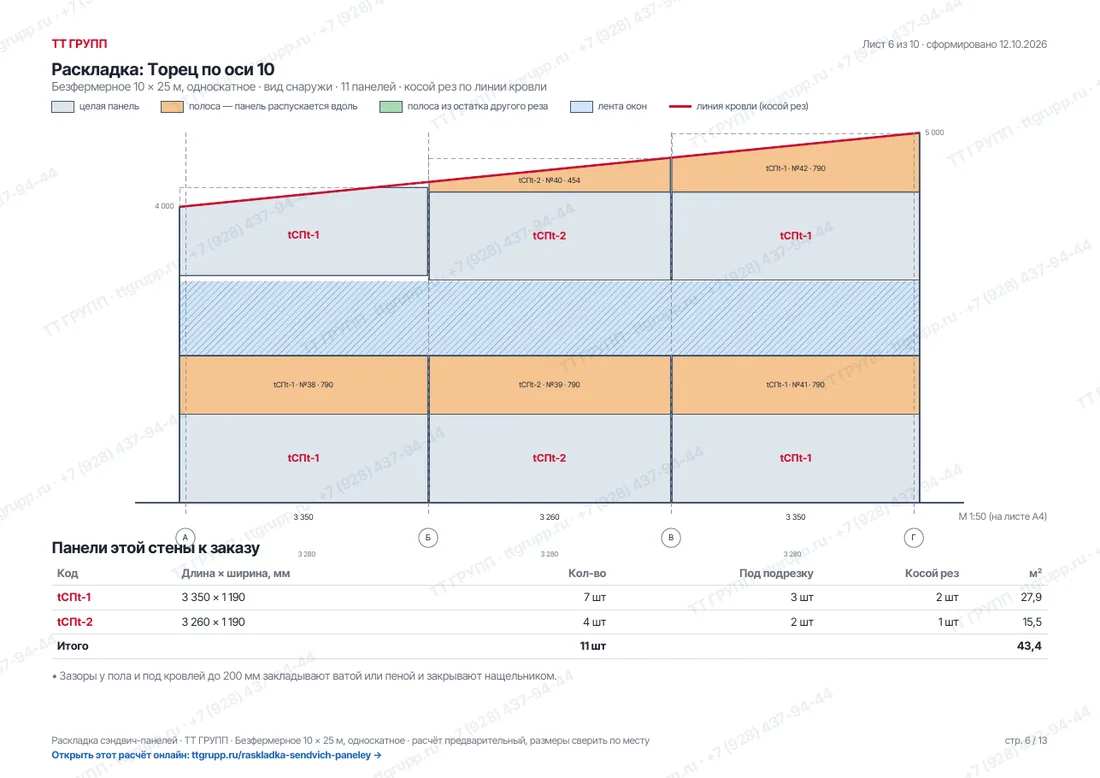

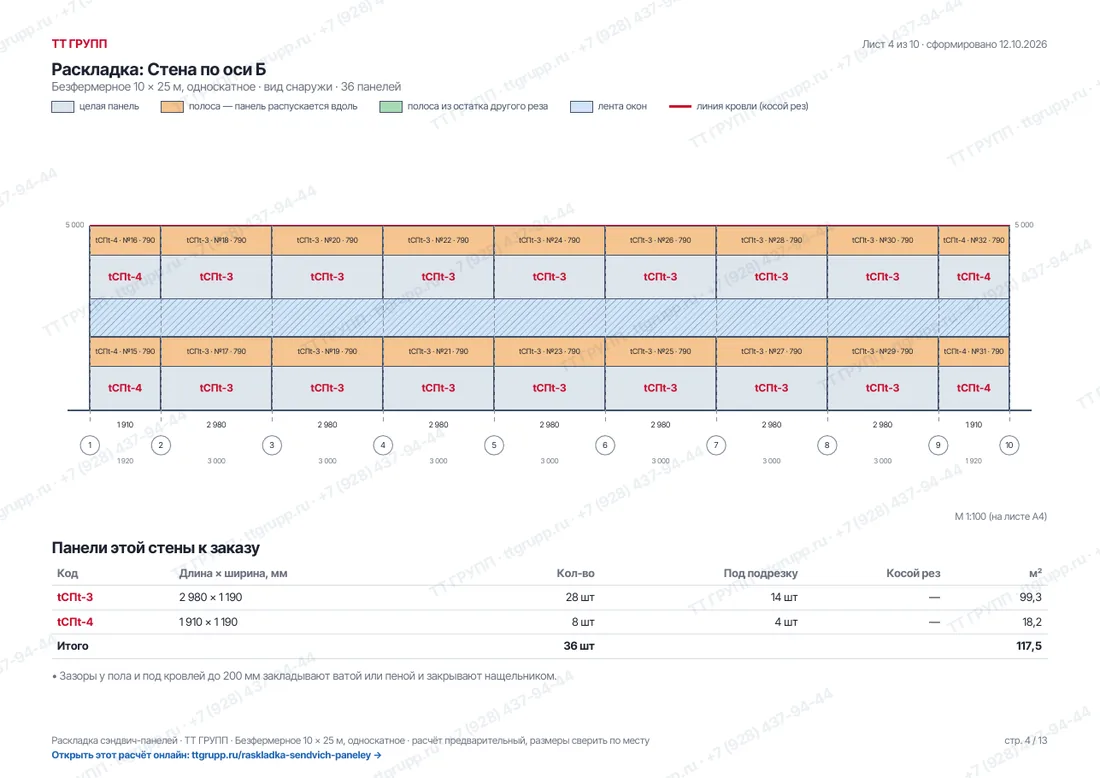

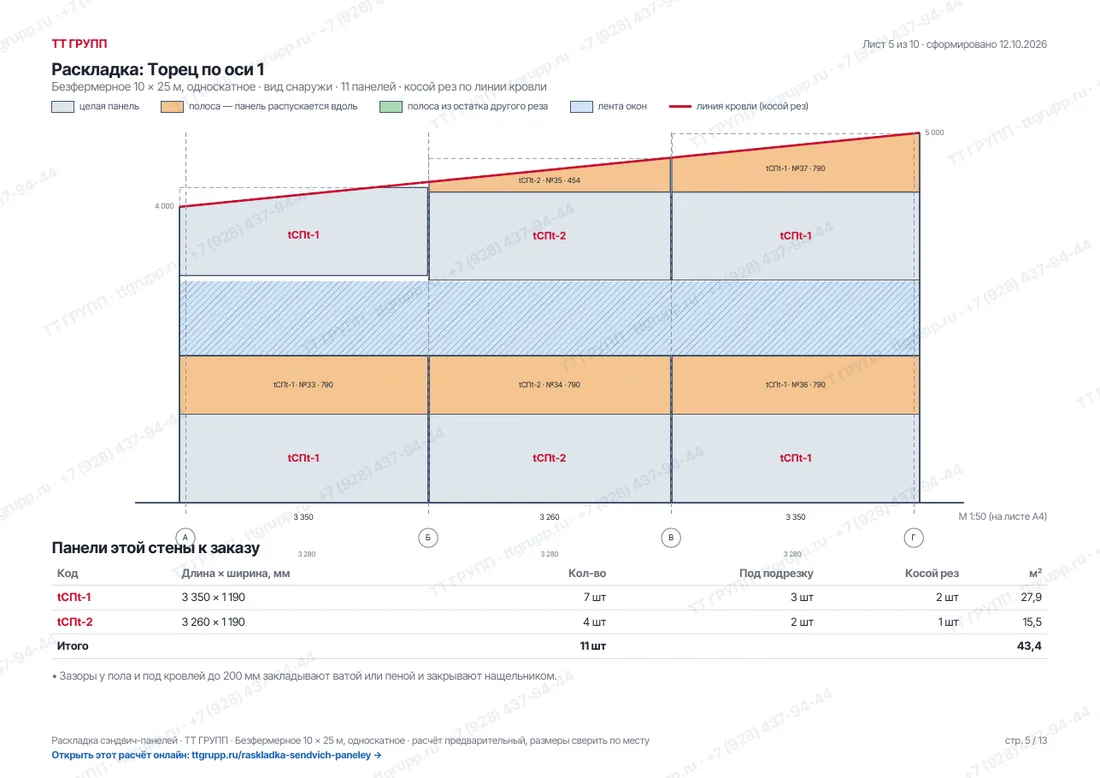

• Цвета типов панелей — в виде «Чертёж»: серо-голубая панель — целая, оранжевая — полоса, распущенная вдоль, зелёная — полоса из остатка другого реза.
• «Цвет фасада» — цвет по каталогу RAL и схема: один цвет, полосы, шахматы или «Свой», где каждую панель красите сами, нажимая на неё. Сначала показаны наши ходовые цвета, остальные — в «Весь каталог RAL», они под заказ. Цвет на экране приблизительный. Несколько цветов меняют раскладку: остаток одного цвета не пойдёт на панель другого, — спецификация на странице раскладки считается для одного цвета.

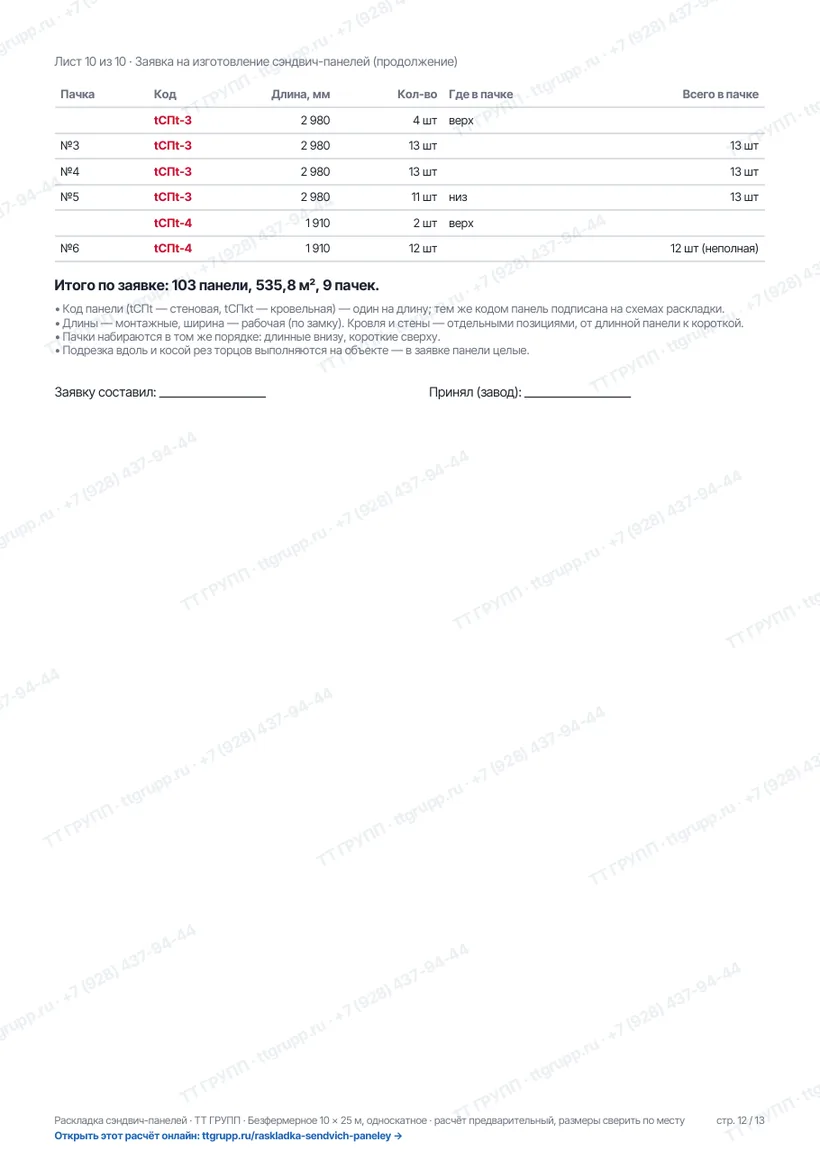

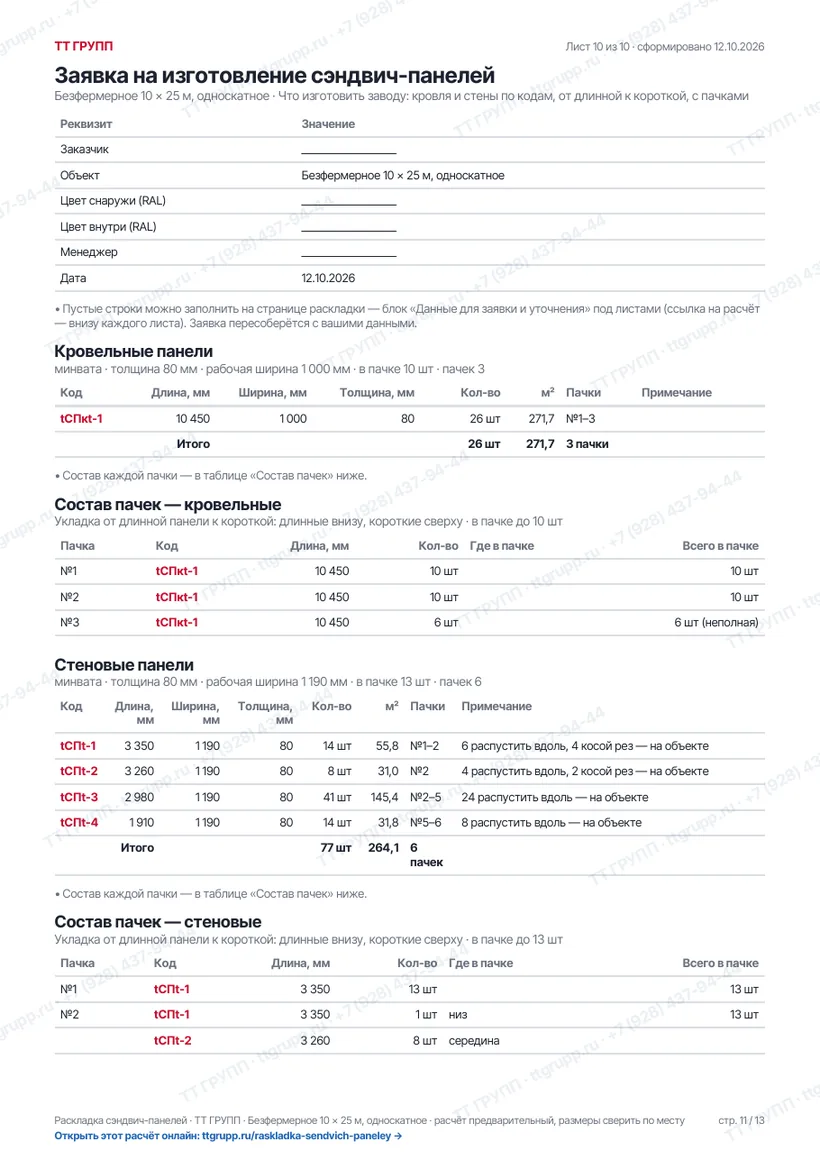

• «Заявка на завод по цветам» — сколько панелей и м² уйдёт в каждом RAL. Поменяли цвета — строки, которые изменились, подсвечены, а на кнопке «Цвет» горит оранжевая точка. Жёлтая рамка — предупреждение: цвет не из стандартных (возможно удорожание и дольше срок) или в одном цвете меньше 100 м². Цифры ориентировочные — точное количество в заявке на странице раскладки и у менеджера.
• Люди, машины и деревья — для масштаба.
• Голубая лента — окна, тёмные проёмы — ворота, светло-серое — добор у ворот.

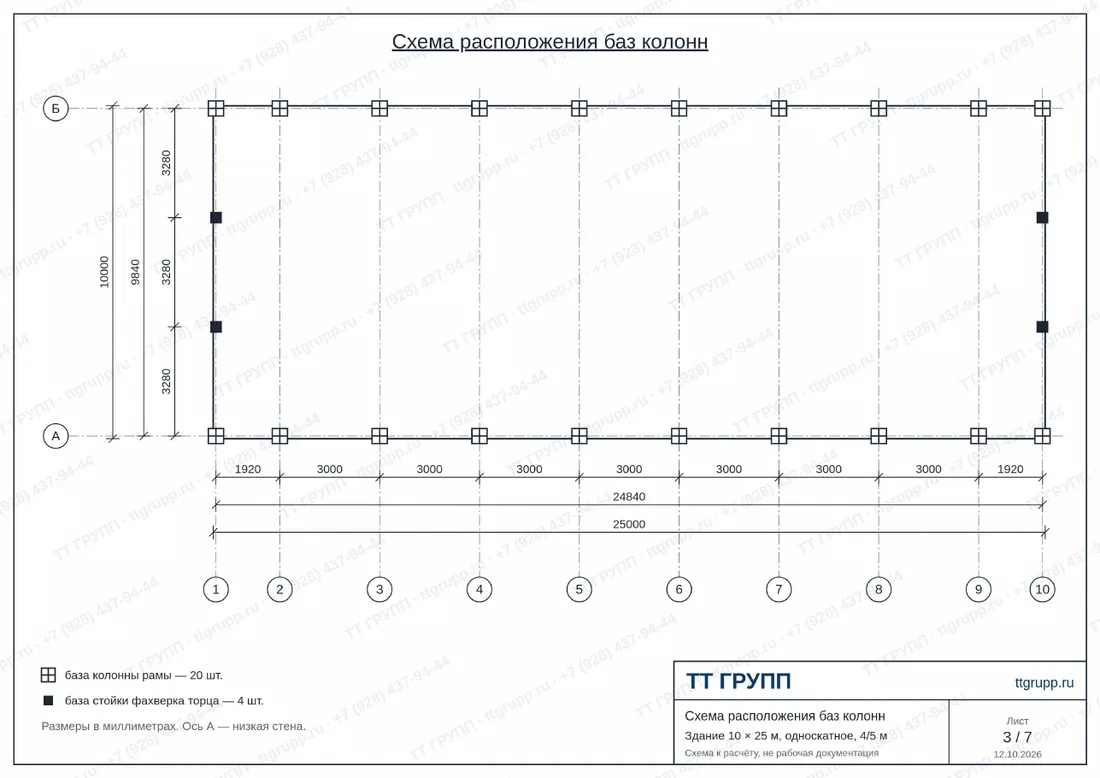

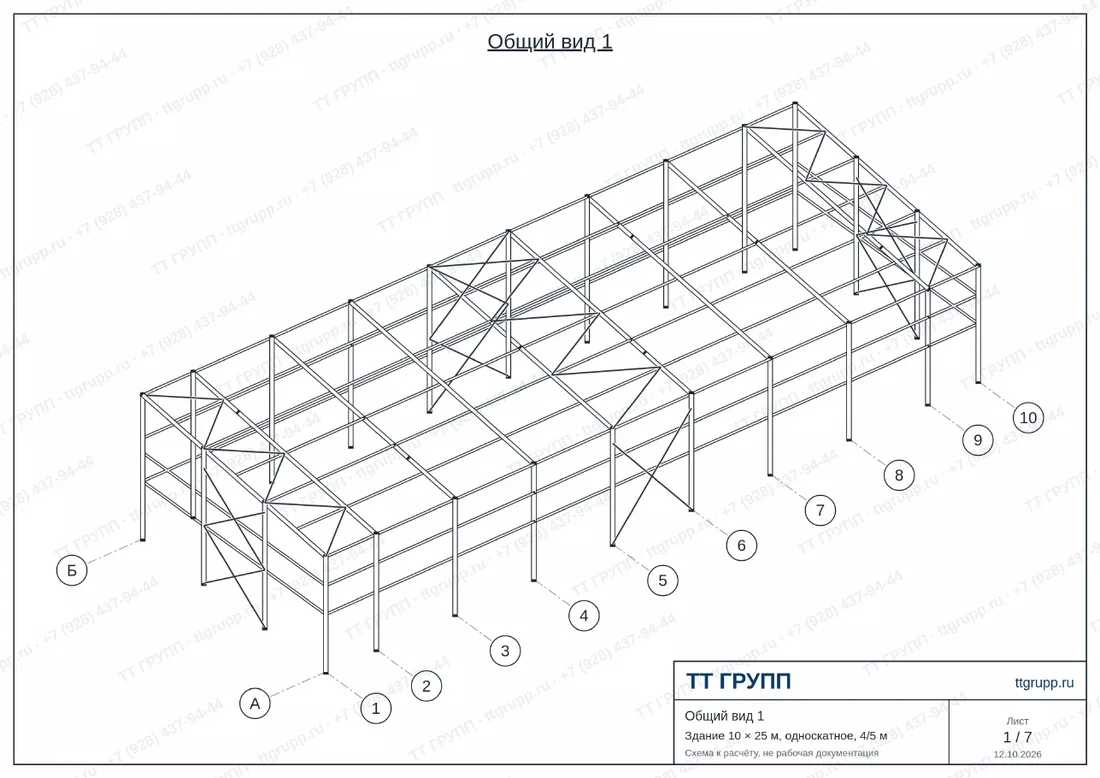

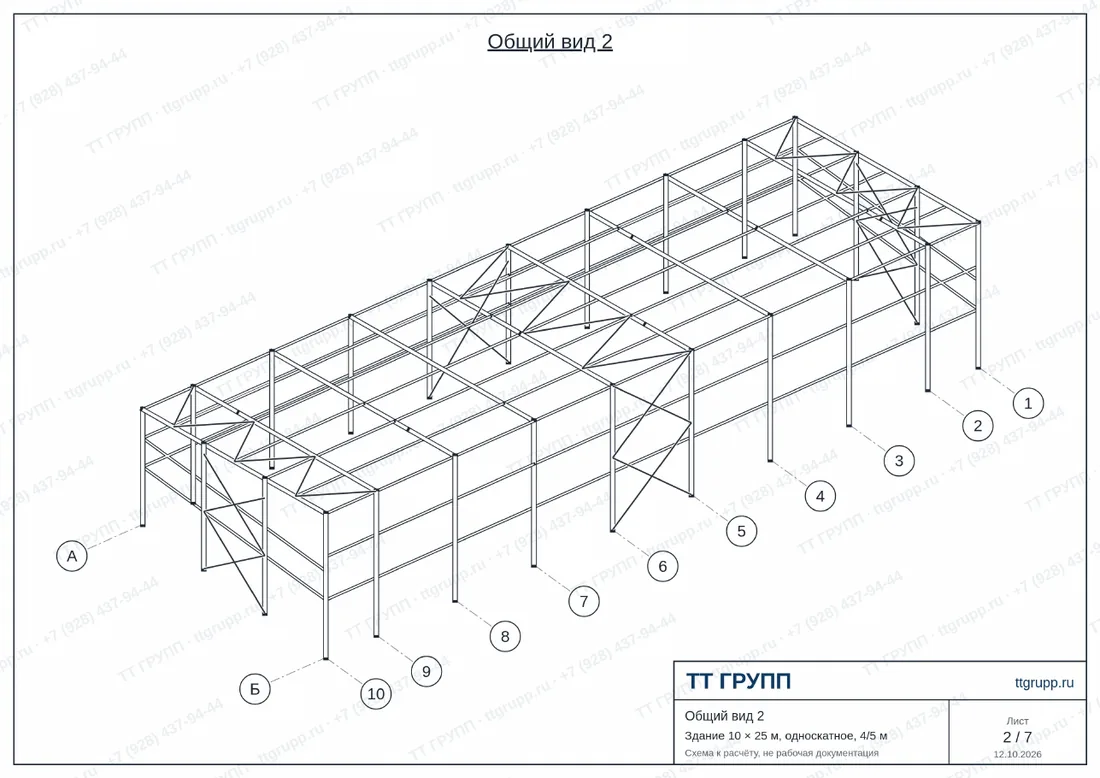

• Каркас нарисован условно: колонны по осям и ригели под кровлей, сечение не из расчёта металла.

С чем связан

Битрикс24

Не ходит.

Калькуляторы

Читает только ссылку, которую вы вставили.

Где считается

Раскладка — на сервере ttgrupp.ru (туда уходит только ссылка на расчёт) или, пока серверного расчёта нет, в вашем браузере. Модель и цвета — всегда в браузере.

Что нового

• 12.10.2026Обучение «Как пользоваться»: при первом заходе за минуту показывает, куда нажать и что поменяется — вращение, ракурсы, вид, сезон, цвет, панель, полный экран, «Поделиться». Можно пропустить; открыть снова — кнопка «Как пользоваться» вверху.
• 12.10.2026Полный экран на компьютере и телефоне. Кнопка «Цвет» на сцене — цвета меняются без прокрутки страницы. «Заявка на завод по цветам»: м² по каждому RAL, подсветка изменений, предупреждения о нестандартном цвете и о заказе меньше 100 м² в одном цвете, ответы «почему дороже и дольше». Колесо мыши больше не уносит камеру при масштабе браузера меньше 100 %.
• 12.10.2026Цвет фасада по RAL: ходовые цвета и весь каталог, схемы «Один цвет», «Полосы», «Шахматы» и «Свой» — красьте панели по одной. Цвета уходят в ссылку «Поделиться».
• 12.10.2026Реалистичный вид: здание на участке — небо, двор, дорога, деревья, люди и машины в движении, погрузчик у приоткрытых ворот, птицы; «Лето» и «Зима». Прежний вид — кнопка «Чертёж».
• 12.10.2026Первая версия: стены, кровля, каркас, ворота и окна, клик по панели, «Поделиться» и картинка с водяным знаком ТТ ГРУПП.

Сверено с работой страницы: 12.10.2026
