Что такое безфермерное здание?

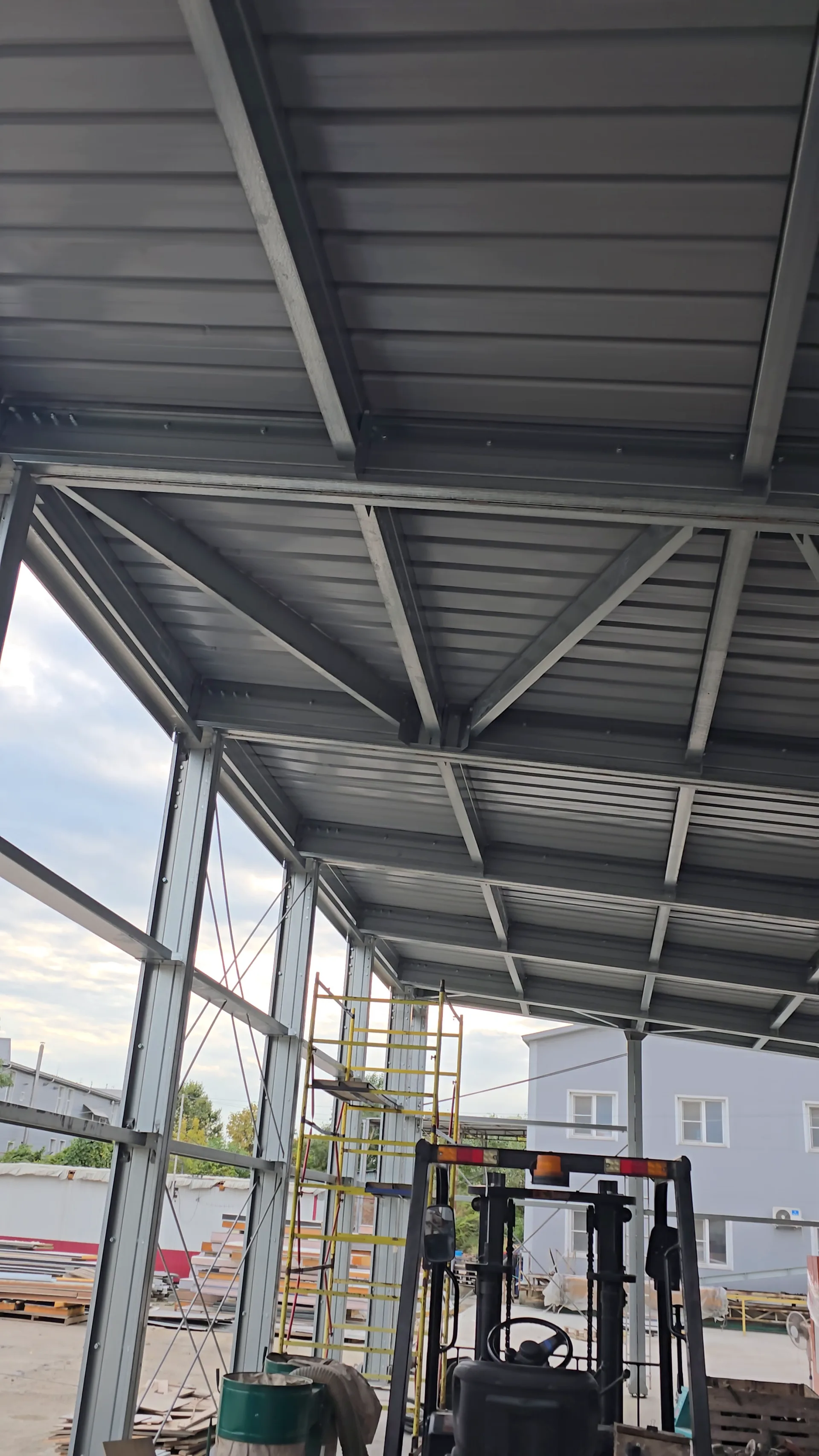

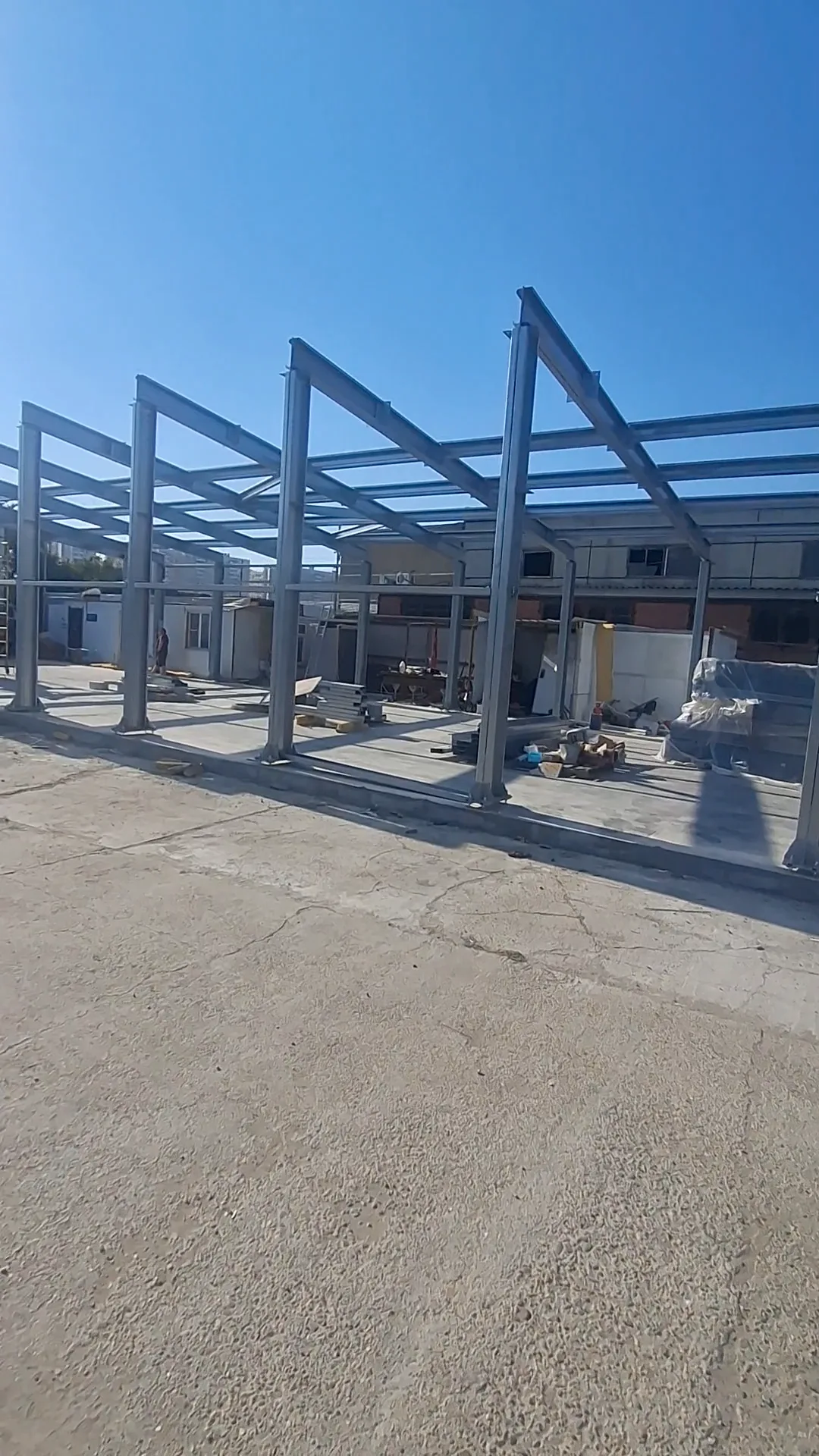

Безфермерное здание — металлический каркас, в котором пролёт перекрывает балка, а не ферма. Балка лежит на колоннах, прогоны кровли крепятся к ней на кронштейнах. Решётки во всю ширину над головой нет: высота, за которую вы платите, уходит под стеллажи, технику и ворота.
«…базовый набор безфермерной конструкции или как называется покрытие балочного типа, когда вместо ферм применяется балка и здание выглядит аккуратно и дорого».
— Тимур Шевченко

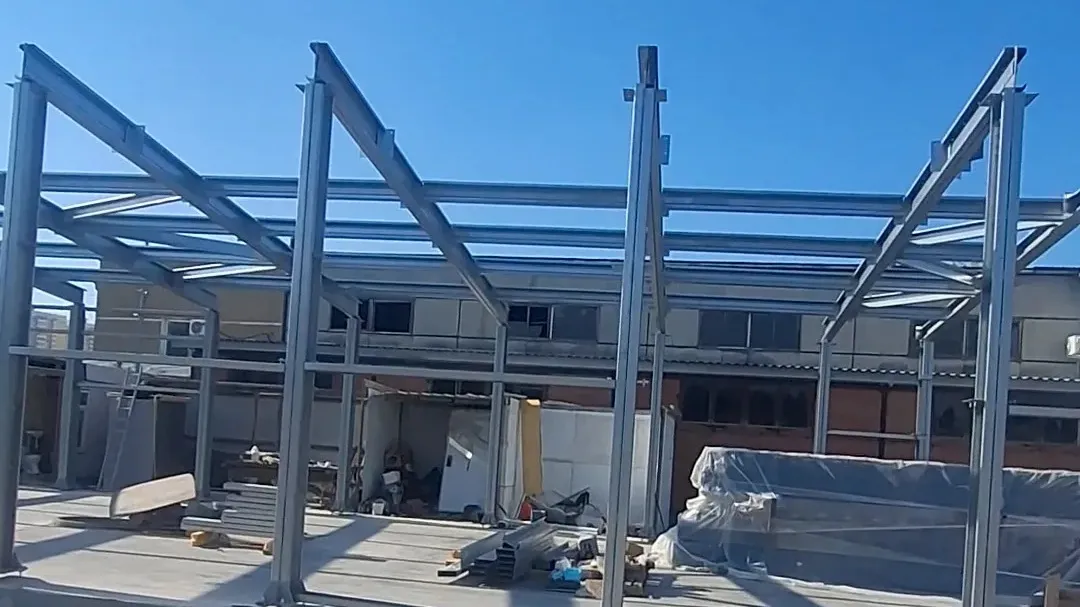

Каркас — ЛСТК, сталь оцинкованная, все соединения на болтах М16, без сварки. Изготовление — 5–10 рабочих дней: в 90 % случаев профиль есть в наличии. Собирают здание 2–4 человека.
Из каких узлов оно состоит?
«Здание состоит из Базы колонн, это основа на которую становятся колонны, а если мы будем говорить прямо — то становится Рядовая рама, связевой блок и торцевой блок».
— Тимур Шевченко
Узлов четыре. В калькуляторе безфермерного здания они стоят в блоке «Узлы сборки», и у каждого узла своя строка.
База колонны

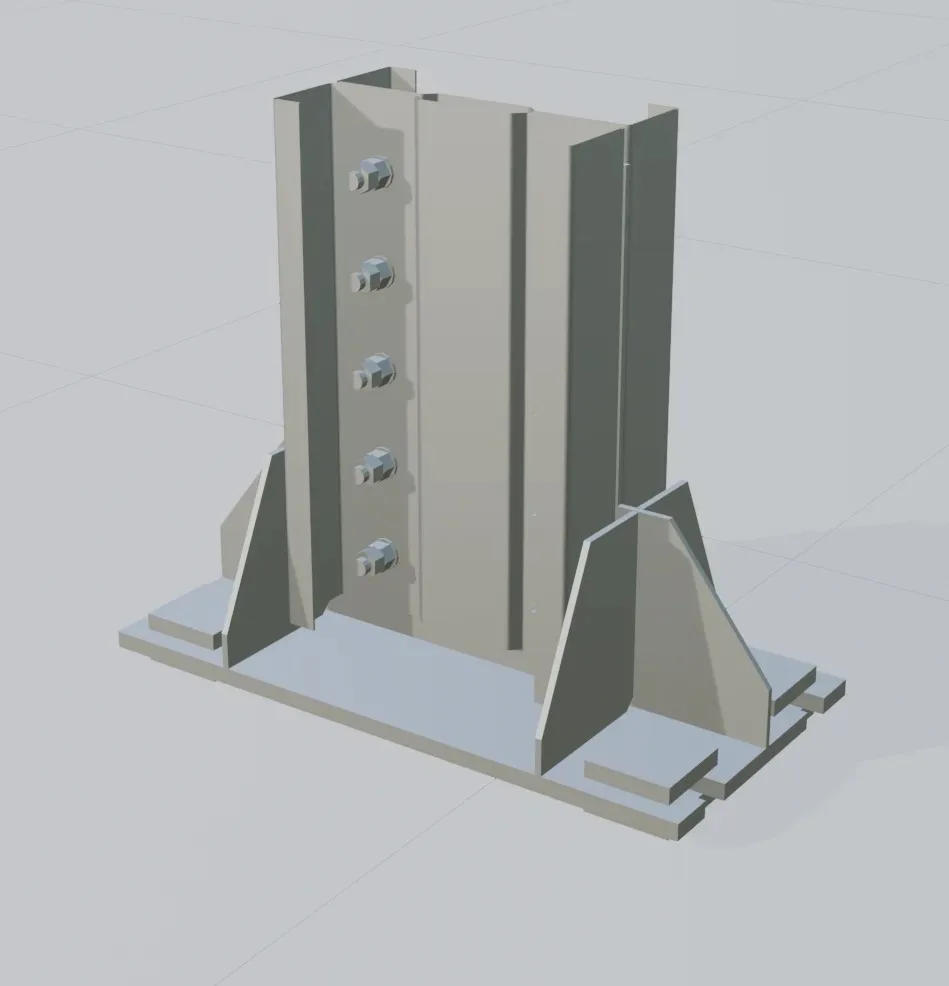

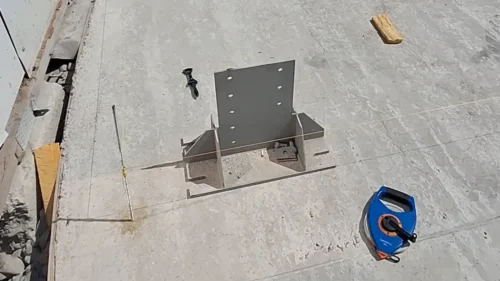

Опорная плита, на которую встаёт колонна, а по сути вся рама. Вертикальная пластина базы входит в колонну и стягивается с ней болтами, по бокам — рёбра-косынки. К фундаменту база крепится на химические анкеры, по четыре на базу, прямо в плиту заказчика. Нет плиты — под колонны заливают пятна с шагом 3 м. Бетон под базой — не тоньше 350 мм (глубина заделки анкера) плюс защитный слой.
Покрутить в 3DВ калькуляторе: по весу базы колонн входят в строку «Рамы рядовые», базы стоек торцевой стены — в «Рамы торцевые со связями»; модель базы открывается из строки «Метизы и доборные детали». Подробно — база колонны безфермерного здания.
Рядовая рама

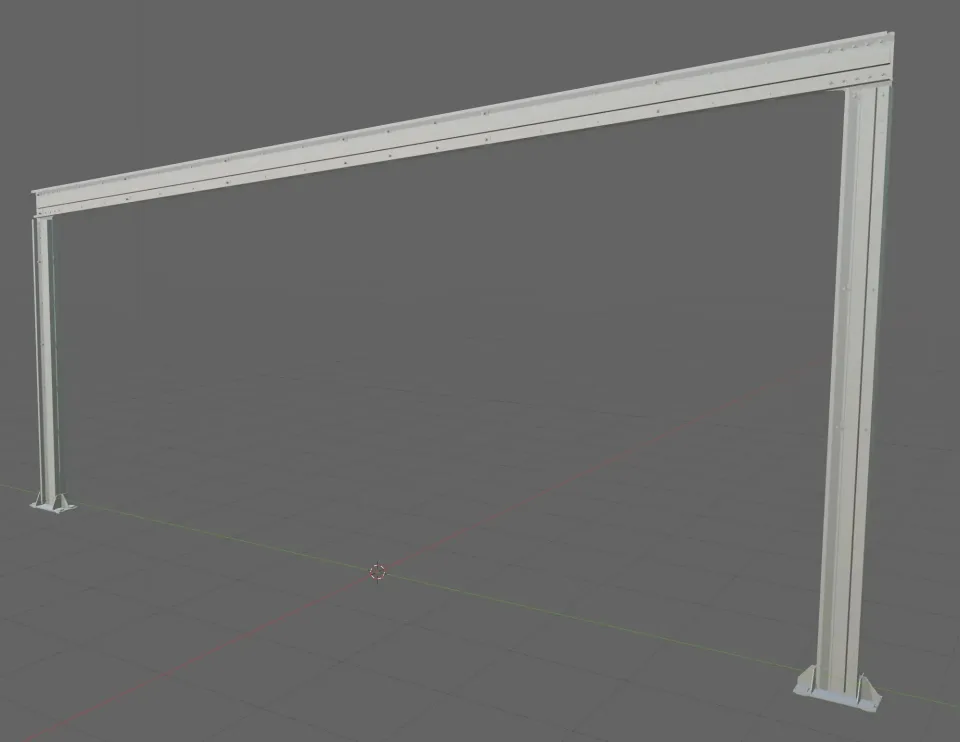

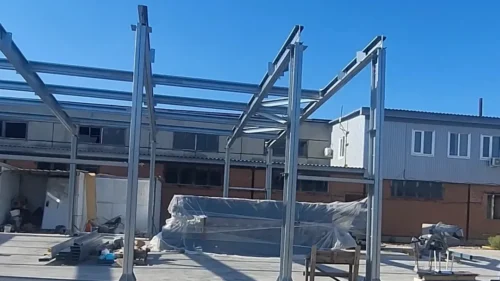

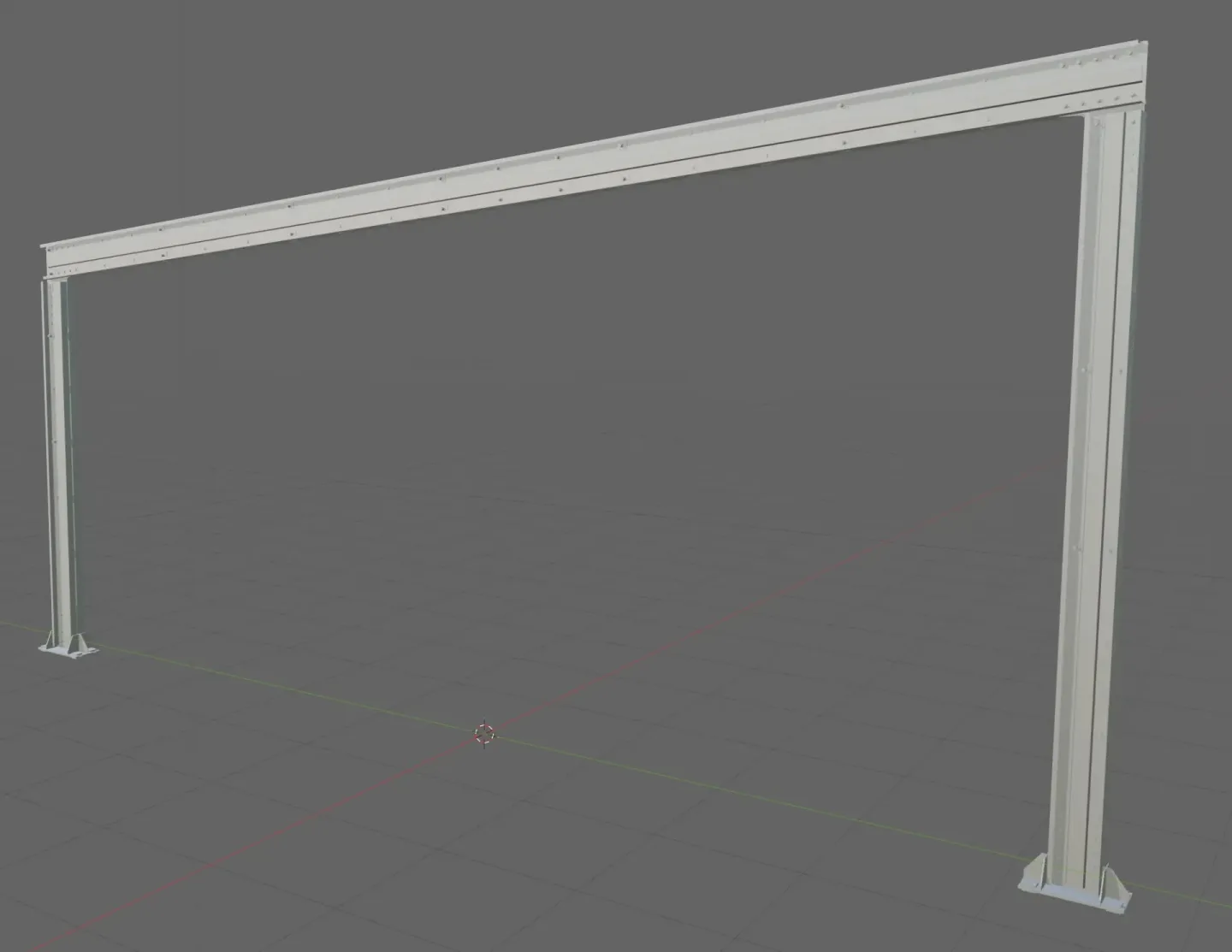

Две колонны на базах и балка поверху. В односкатном здании колонны разной высоты, балка идёт с уклоном 10 %. Длину здания набирают рядовыми рамами: калькулятор ставит их с шагом 3 м, другой шаг — до 6 м, по назначению здания и месту строительства — считает инженер.
Между рамами — прогоны, ригели и связи рядовых пролётов. Отдельной позицией их не продают: они входят в стоимость рядовых пролётов.
Покрутить в 3DВ калькуляторе: строки «Рамы рядовые» и «Связи рядовых пролётов». Подробно — рядовая рама безфермерного здания.
Связевой блок

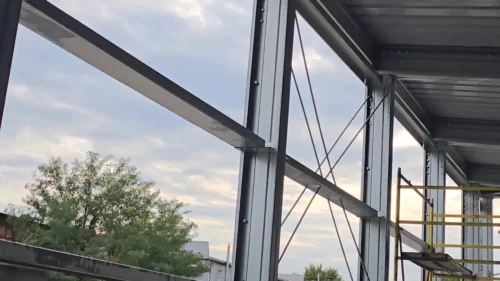

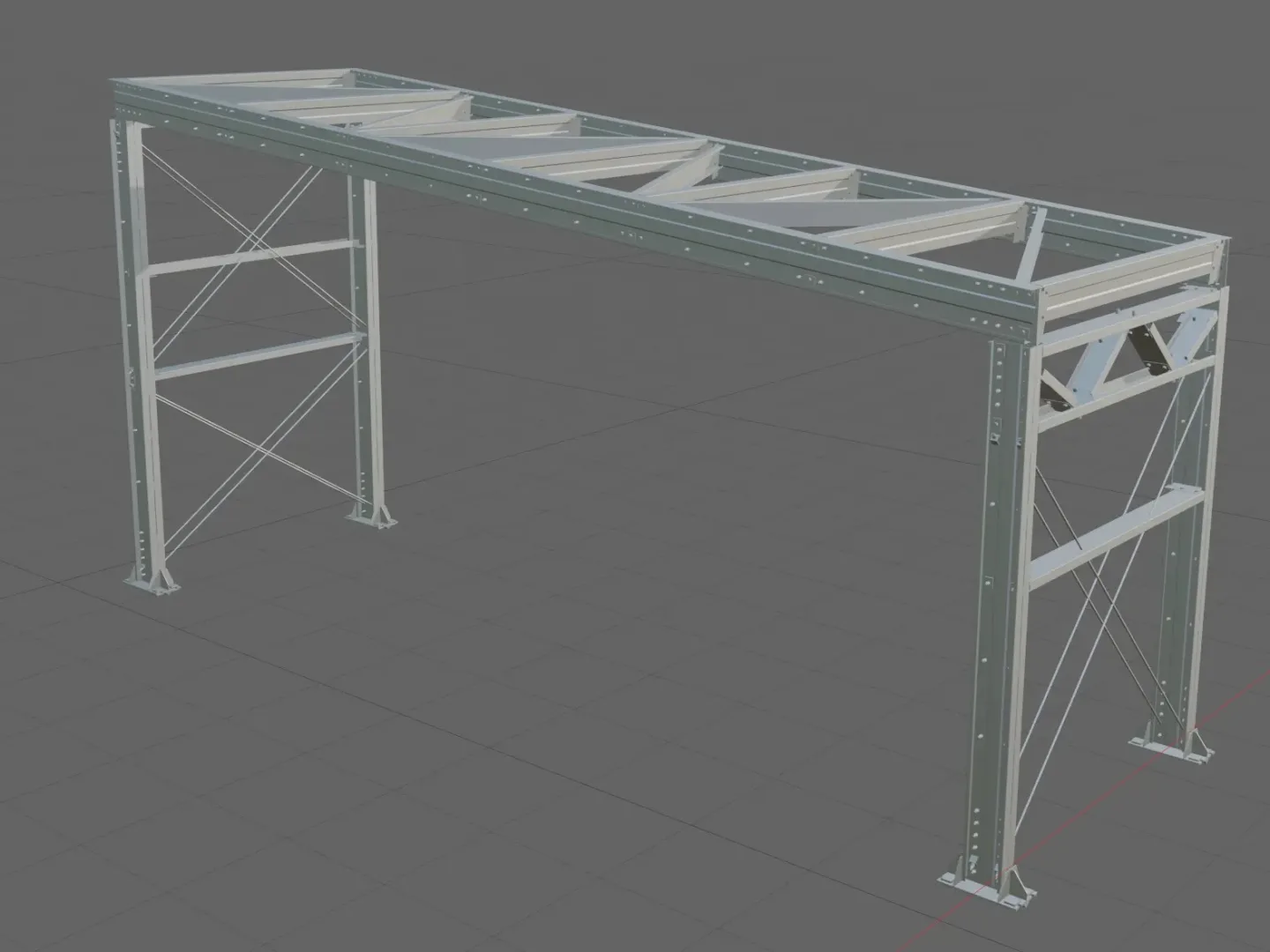

Пролёт 3 м между двумя рамами: кресты из тяжей в стенах, диагональные связи в покрытии, распорки. Блок ставят по центру здания, он даёт жёсткость всей конструкции. На здание длиной до 35 м — один блок, дальше — по блоку на каждые начатые 35 м.
Покрутить в 3DВ калькуляторе: строка «Связи усиления, 1 блок». Подробно — связевой блок безфермерного здания.
Торцевой блок, левый и правый

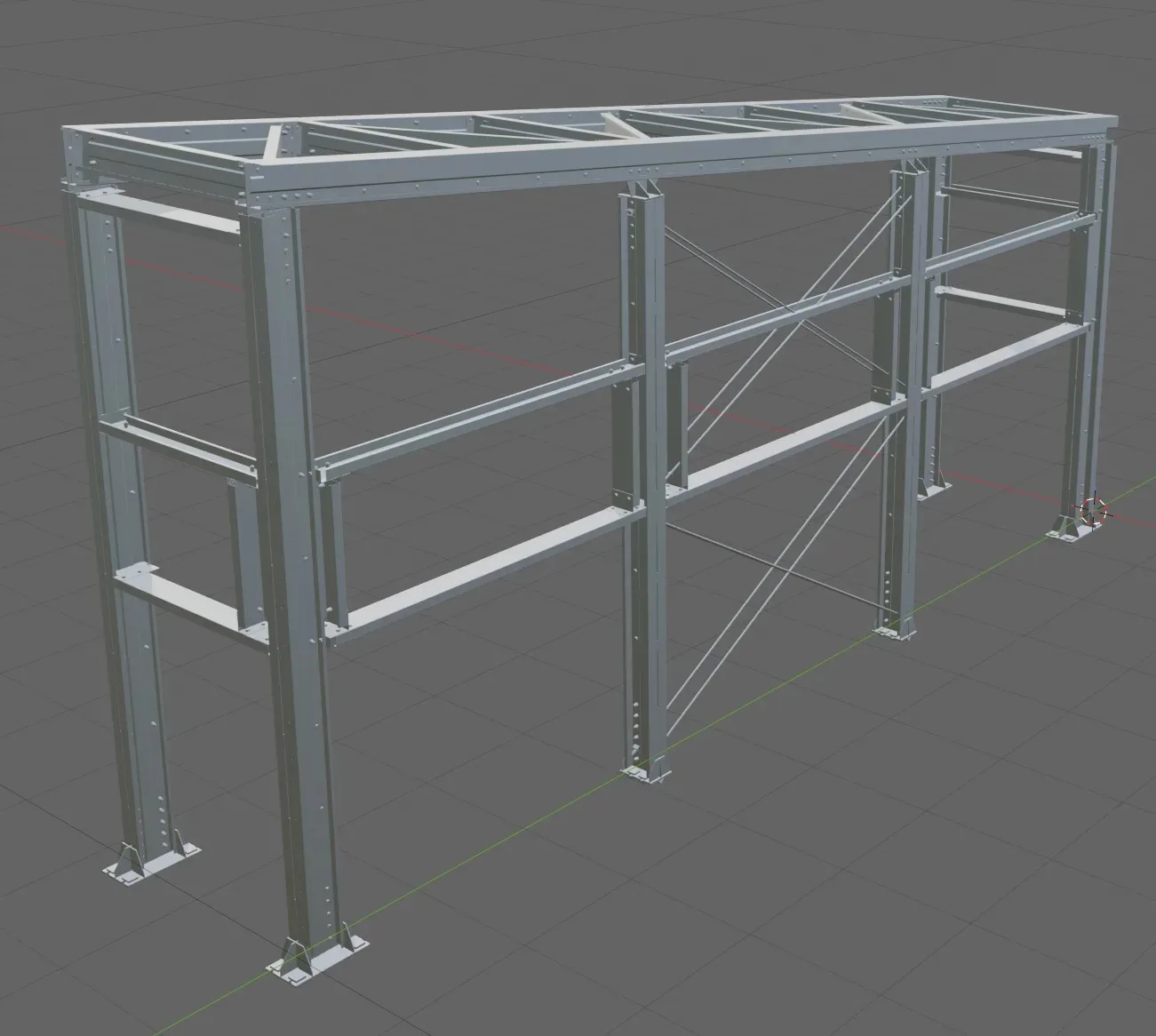

Торцевых блоков в здании всегда два. В блок входят крайняя рама, стойки торцевой стены, ригели, связи и весь крайний пролёт. Шаг торцевого блока — от 1,5 до 3 м: он добирает остаток длины, которая не делится на рядовой шаг 3 м.

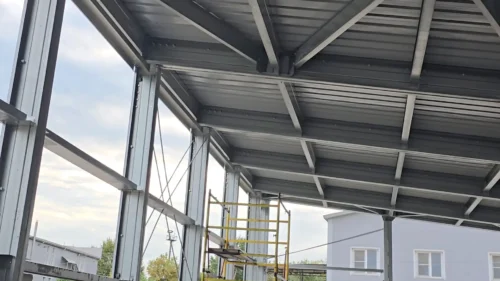

«…обратите внимание, что у них есть связи не только по длинной стороне, но и по торцам стен и покрытия — это сделано для того, чтобы у вас здание имело жесткость не только по длине но и по ширине».
— Тимур Шевченко
Покрутить в 3DВ калькуляторе: строка «Рамы торцевые со связями, 2 шт». Подробно — торцевой блок безфермерного здания.
Как это выглядит на реальном здании: 25 × 10 м
Здание 25 × 10 м высотой 4 м по низкой стороне весит 9,65 т вместе с метизами и собирается из 8 рядовых рам, 2 торцевых блоков и 1 связевого блока. Это пример калькулятора и размер нашего здания на «Бершанской 349»: односкат, 250 м², 25 × 10 м по наружным граням.
По осям здание 24,84 × 9,84 м. Шаги по осям: 1,92 м — торцевой, семь рядовых по 3 м, 1,92 м — торцевой. Связевой блок стоит по центру.
| Строка «Узлов сборки» | Что это | Вес |
|---|---|---|
| Рамы рядовые, 8 шт | рядовые рамы с базами колонн | 5 211,2 кг |
| Связи рядовых пролётов | прогоны и ригели между рамами | 1 608,6 кг |
| Связи усиления, 1 блок | связевой блок | 175,5 кг |
| Рамы торцевые со связями, 2 шт | торцевые блоки, левый и правый | 1 958,3 кг |
| Метизы и доборные детали | болты, анкеры, шайбы, уголки | 700,6 кг |
| Всего | 9 654,2 кг |
Ещё несколько цифр того же расчёта: 24 базы колонн, 96 химических анкеров, 1 996 болтов. Каркас стоит 1 399 900 ₽, здание целиком по тарифу «Оптимально» — 3 844 000 ₽.
Калькулятор сверен с рабочим проектом КМ/КМД этого здания: масса металла сходится с проектом в пределах 0,2 %.
Что входит в базовый комплект и какой минимальный размер?
Минимальное безфермерное здание — ширина 6 м, длина 7 м, высота не менее 3 м по низкой стороне. С базового комплекта начинается определение стоимости любого здания:
- торцевой блок левый — 1 шт.;
- торцевой блок правый — 1 шт.;
- связевой блок — 1 шт.;
- базы колонн — 10 шт. на здание 6 × 7 м.
Баз в здании: по две на каждую рядовую раму, четыре под угловые колонны торцов и по одной под каждую стойку торцевой стены (одна стойка в торце при ширине до 8 м, две — до 12 м). В комплекте 6 × 7 м две рядовые рамы — отсюда 10 баз. У здания 25 × 10 м восемь рядовых рам и по две стойки в каждом торце — 24 базы.
Сколько стоит безфермерное здание?
«…выбираем высоту 3 м и ставим минимальный размер длины и ширины и говорим, что в „базе“ вашей высоты цена начинается с … рублей».
— Тимур Шевченко
При высоте 3 м здание 6 × 7 м в базе стоит 949 600 ₽, из них каркас — 397 600 ₽. С ещё одной рядовой рамой с шагом 3 м — 1 200 500 ₽ за всё здание (рама с её пролётом добавляет 250 900 ₽).
| Высота по низкой стороне | 6 × 7 м, здание целиком | в том числе каркас | 6 × 10 м, +1 рядовая рама | сколько добавляет рама с пролётом |
|---|---|---|---|---|
| 3 м | 949 600 ₽ | 397 600 ₽ | 1 200 500 ₽ | 250 900 ₽ |
| 4 м | 1 105 700 ₽ | 443 900 ₽ | 1 388 800 ₽ | 283 100 ₽ |
| 5 м | 1 251 800 ₽ | 481 600 ₽ | 1 570 700 ₽ | 318 900 ₽ |
| 6 м | 1 416 400 ₽ | 530 700 ₽ | 1 774 900 ₽ | 358 500 ₽ |
«Сколько добавляет рама» — не цена рамы как изделия, а три метра здания: рама, прогоны и ригели её пролёта, панели, монтаж.
Связевой блок на здание длиной до 35 м — один. Длиннее 35 м — два, длиннее 70 м — три, длиннее 105 м — четыре. Калькулятор считает здания до 120 м, длиннее — индивидуально.
Цены — в комплектации калькулятора по умолчанию: односкатная кровля, сэндвич-панели с минеральной ватой 80 мм на стенах и кровле, лента остекления из поликарбоната 1 м, без ворот, тариф «Оптимально», НДС включён.
- Каркас — колонны, балки, прогоны, ригели, связи, базы, болты, гайки и шайбы.
- Здание целиком — ещё сэндвич-панели, водосток и доборные элементы, остекление, расходники, монтаж каркаса и панелей с техникой.
- Не входит — фундамент, доставка, ворота и двери, рабочая документация, полы, инженерные сети, отделка.
Расчёт ориентировочный и не является публичной офертой.
Можно купить отдельные узлы?
«Компания ТТ ГРУПП производит и реализует как отдельные позиции: база колонн, рядовая рама, связевой блок, торцевой блок, так и готовым зданием».
— Тимур Шевченко
Готовым зданием — это базовый комплект плюс рядовые рамы под вашу длину. Отдельной позицией — любой из четырёх узлов, когда нужен конкретный узел, а не всё здание. Цену узла считает менеджер: калькулятор показывает узлы весом.
Такое здание можно оформить как некапитальное, приложив заключение о некапитальности. ТТ ГРУПП оформит.
Посчитайте своё здание
Задайте ширину, длину и высоту в калькуляторе безфермерного здания ЛСТК. В блоке «Узлы сборки» он покажет те же узлы с весом, у каждого — 3D-модель, и цену каркаса и здания целиком по трём тарифам. Точную смету под ваш участок инженер ТТ ГРУПП готовит бесплатно.
