Торцевой блок безфермерного здания: левый и правый, шаг и жёсткость по ширине

01Что такое торцевой блок и сколько их в здании?

В любом здании ТТ ГРУПП два торцевых блока: левый и правый. Это крайние секции каркаса: они закрывают торцы здания, а рядовые рамы и связевой блок работают между ними. Торцевые блоки входят в базовый комплект.

Это один из четырёх узлов безфермерного здания: база колонн, рядовая рама, связевой блок и торцевой блок. Как они складываются в целое, описано в статье «Из чего состоит безфермерное здание ТТ ГРУПП». Пролёт перекрывает балка, а не ферма, поэтому под кровлей свободно.

02Какой шаг у торцевого блока и как из блоков складывается длина здания?

Шаг торцевого блока — от 1,5 до 3 м. В расчёте калькулятора рядовой шаг — 3 м, а торцевые блоки добирают остаток длины.

В базовом комплекте 6 × 7 м шаги по осям такие: крайний 1,92 м, рядовой 3,0 м, снова крайний 1,92 м. По наружным граням получается здание шириной 6 и длиной 7 м.

Дальше здание наращивают рядовыми рамами. Их шаг — от 3 до 6 м, в зависимости от назначения здания и места строительства; калькулятор считает шаг 3 м, другой шаг считает инженер.

03Чем торцевой блок отличается от остальных и почему здание жёсткое и по длине, и по ширине?

Главное отличие торцевого блока от остальных — связи по торцам. Так объясняет Тимур Шевченко, основатель ТТ ГРУПП:

обратите внимание, что у них есть связи не только по длинной стороне, но и по торцам стен и покрытия — это сделано для того, чтобы у вас здание имело жесткость не только по длине но и по ширине.

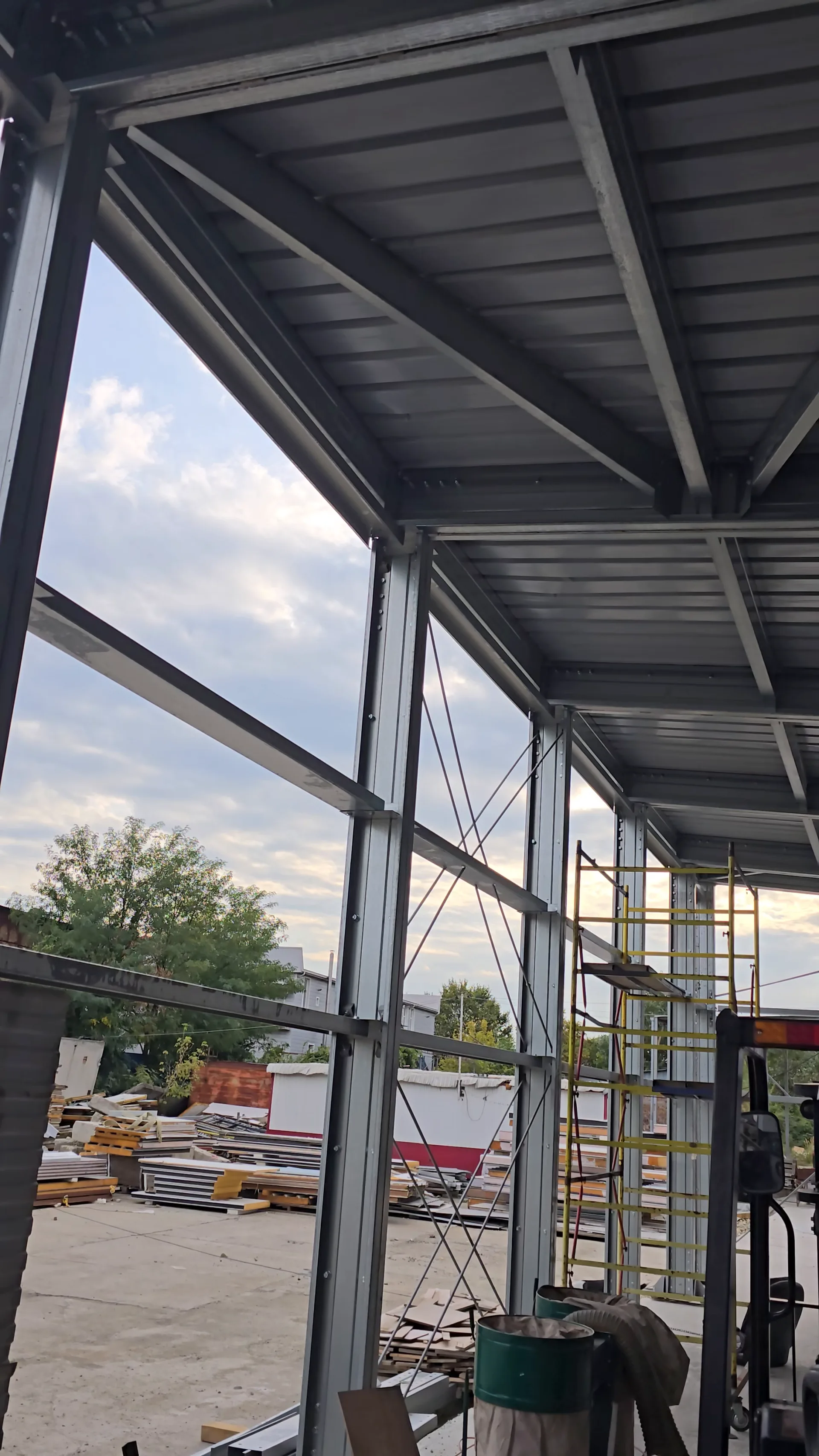

Связевой блок с шагом 3 м стоит по центру здания и даёт жёсткость всей конструкции; торцевые блоки держат края. Крайние пролёты всегда имеют свои связи: это часть торцевых блоков.

04Что входит в торцевой блок и что видно на 3D-модели?

В торцевой блок входят угловые колонны, ригель торца, стойка торцевой стены, торцевые связи и весь крайний пролёт. Связи и стойки торцов — в комплекте, ворот вы ставите сколько нужно.

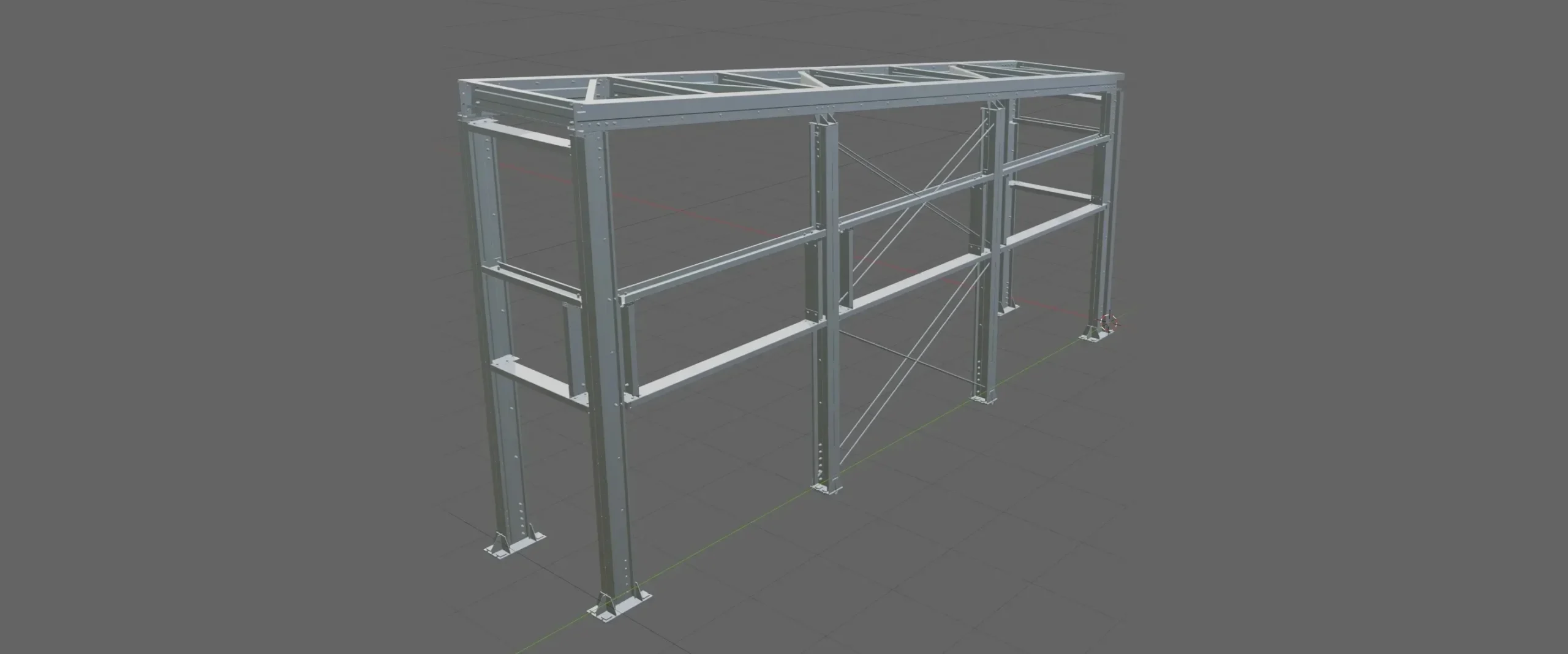

На 3D-модели видны крайняя рама и соседняя с ней, стойки торцевой стены, ригели, кресты из тяжей по торцевой и по продольной стене и связи в покрытии.

Покрутить в 3D

Все соединения — на болтах М16, сталь оцинкованная, без сварки: блок собирается как конструктор. Здание собирают 2–4 человека, металлоконструкции встают до 14 календарных дней.

Опирается блок на базы колонн: в базовом комплекте 6 × 7 м их десять, из них восемь под колоннами и две под стойками торцевых стен. Базы едут вместе с каркасом и встают на химические анкеры прямо в плиту заказчика.

05Сколько стоит торцевой блок и можно ли купить его отдельно?

Отдельной цены у торцевого блока нет: два торцевых блока входят в базовый комплект и считаются в цене каркаса. Ориентир: при высоте 3 м каркас базового комплекта 6 × 7 м стоит 397 600 ₽, а здание целиком — с панелями, остеклением и монтажом — от 949 600 ₽.

Условия: односкатная кровля, ширина 6 м, сэндвич-панели с минеральной ватой 80 мм, лента остекления из поликарбоната 1 м, без ворот, тариф «Оптимально», НДС включён. Расчёт ориентировочный, не публичная оферта. Фундамент, доставка, ворота и двери как изделия, рабочая документация в цену не входят.

Вес двух торцевых блоков со связями при ширине 6 м:

ТТ ГРУПП продаёт торцевой блок и отдельной позицией, и в составе готового здания. Узел отдельной позицией считает менеджер; калькулятор показывает узлы в составе здания, с весом.

06Как посчитать здание с торцевыми блоками?

Задайте в калькуляторе безфермерного здания ЛСТК ширину, длину и высоту: он покажет стоимость здания и узлы сборки с весом, включая оба торцевых блока. Расчёт сверен с рабочим проектом КМ/КМД: масса металла расходится на 0,1 %. Точную смету инженер ТТ ГРУПП готовит бесплатно.
