Что такое база колонны и с чего начинается каркас?

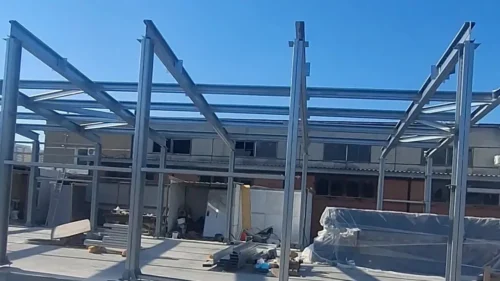

База колонны — основа, на которую становится колонна каркаса. Из баз колонн, рядовой рамы, связевого блока и торцевого блока состоит безфермерное здание ТТ ГРУПП; все четыре узла разобраны в статье «Из чего состоит безфермерное здание». База едет в комплекте с каркасом, который изготавливают за 5–10 рабочих дней, поэтому опорный узел не приходится делать на площадке. Здание собирают 2–4 человека, металлоконструкции встают до 14 календарных дней.
Как устроена база колонны?

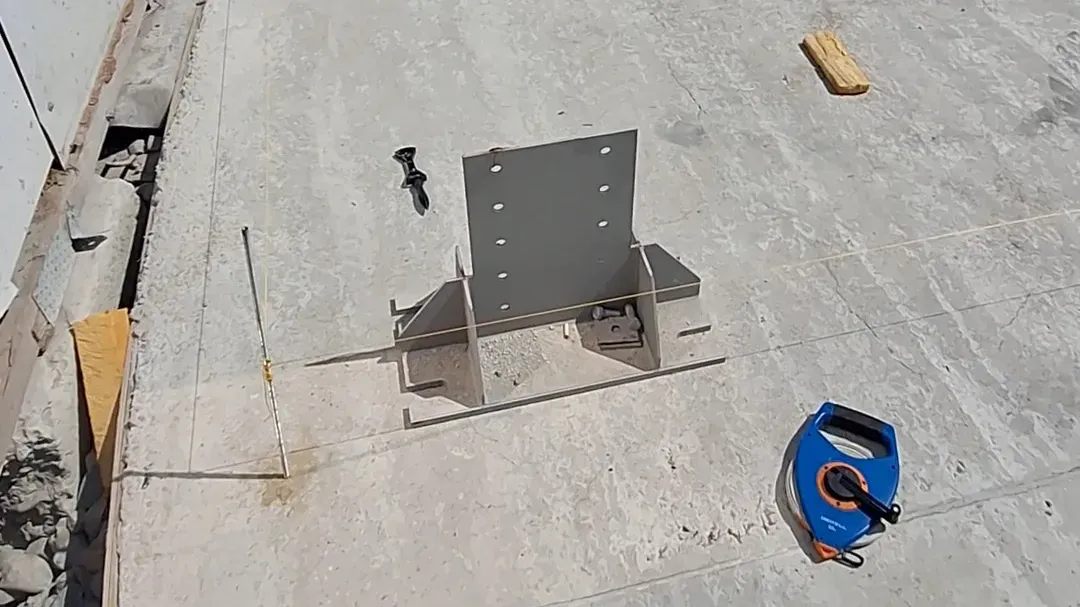

База колонны — опорная плита с вертикальной пластиной, которая входит внутрь колонны. На 3D-модели видны четыре детали:
- Опорная плита лежит на бетоне, на ней стоит весь узел.
- Вертикальная пластина входит в колонну и стягивается с ней рядом болтов.
- Рёбра-косынки стоят по бокам пластины.
- Пластины-шайбы лежат на плите под анкеры.
Колонна к базе крепится на болтах, как и весь каркас: без сварки.
Покрутить в 3DСколько баз колонн нужно на здание?
На каждую рядовую раму нужны две базы, ещё четыре встают под угловыми колоннами торцов, плюс базы под стойками торцевых стен: одна стойка в торце при ширине здания до 8 м, две — при ширине до 12 м.
В базовом комплекте 6 × 7 м — 10 баз: восемь под колоннами и две под стойками торцевых стен. С ещё одной рамой — 12. Каждая следующая рама добавляет две базы.
Базовый комплект — это левый и правый торцевые блоки и один связевой блок. Минимальный размер здания: ширина 6 м, длина 7 м, высота от 3 м по низкой стороне.
Шаг рядовой рамы — от 3 до 6 м по назначению здания и месту строительства; калькулятор считает шаг 3 м, другой шаг считает инженер. Устройство самой рамы, которая встаёт на базы, разобрано в статье про рядовую раму. Одна рядовая рама вместе с двумя базами и шайбами анкеров при ширине 6 м и высоте 3 м весит 426,8 кг, при высоте 6 м — 560,6 кг.
Как база крепится к фундаменту и что делать, если плиты нет?
База встаёт на химические анкеры прямо в плиту заказчика. Если плиты нет, под колонны делают пятна — отдельные бетонные основания.
Бетон под базой должен быть не тоньше глубины заделки анкера — 350 мм — плюс защитный слой. Сверьте толщину своей плиты с этим условием до заказа каркаса. Фундамент в цену каркаса не входит, его готовит заказчик.
На какой пролёт рассчитана база и где она уже стоит?
База колонны рассчитана на пролёт 12 м и высокую сейсмику. Пролёт перекрывает балка, а не ферма, поэтому под кровлей остаётся свободное пространство. Ширина односкатного здания — 6–12 м, двухскатного — 12–24 м, высота по низкой стороне — 3–6 м, длина не ограничена.

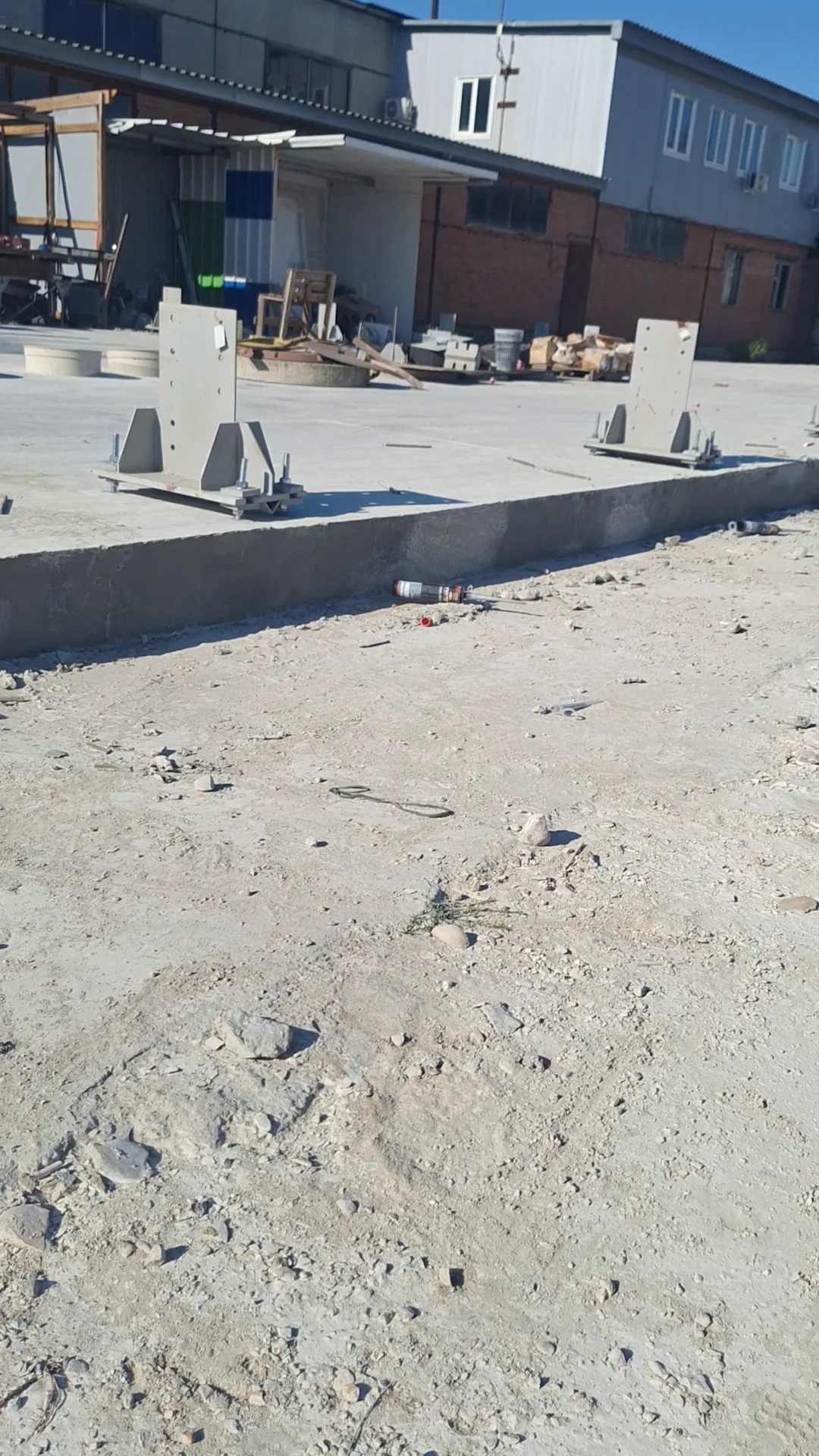

На объекте «Бершанская 349» в Краснодаре — здание 25 × 10 м, площадью 250 м² — базы колонн встали на химические анкеры 21 августа 2026 года. От пустой площадки до каркаса под кровлей здесь прошло время с 27 июля по 8 сентября 2026 года, на здание ушло 9,7 т металла с метизами.
Сколько стоит база колонны и можно ли купить её отдельно?
ТТ ГРУПП продаёт базу колонн и отдельной позицией, и в составе готового здания. Отдельной цены базы нет: базы входят в цену каркаса, а узел отдельной позицией считает менеджер. В готовом здании базы считаются под ваши рамы и входят в состав каркаса.
Ориентир: при высоте 3 м каркас базового комплекта 6 × 7 м стоит 397 600 ₽ — односкатная кровля, ширина 6 м, длина 7 м, НДС включён. Расчёт ориентировочный, не публичная оферта. Рядовая рама, связевой блок и торцевой блок тоже продаются отдельными позициями. Предварительную цену под ваши габариты покажет калькулятор безфермерного здания ЛСТК.
Как посчитать здание вместе с базами?
Базы колонн, торцевые блоки и связевой блок калькулятор показывает в составе здания, с весом узлов. Задайте ширину, длину и высоту — и получите предварительную цену; точную смету инженер ТТ ГРУПП готовит бесплатно. Посчитать безфермерное здание в калькуляторе.
