Что такое рядовая рама и чем она заменяет ферму?

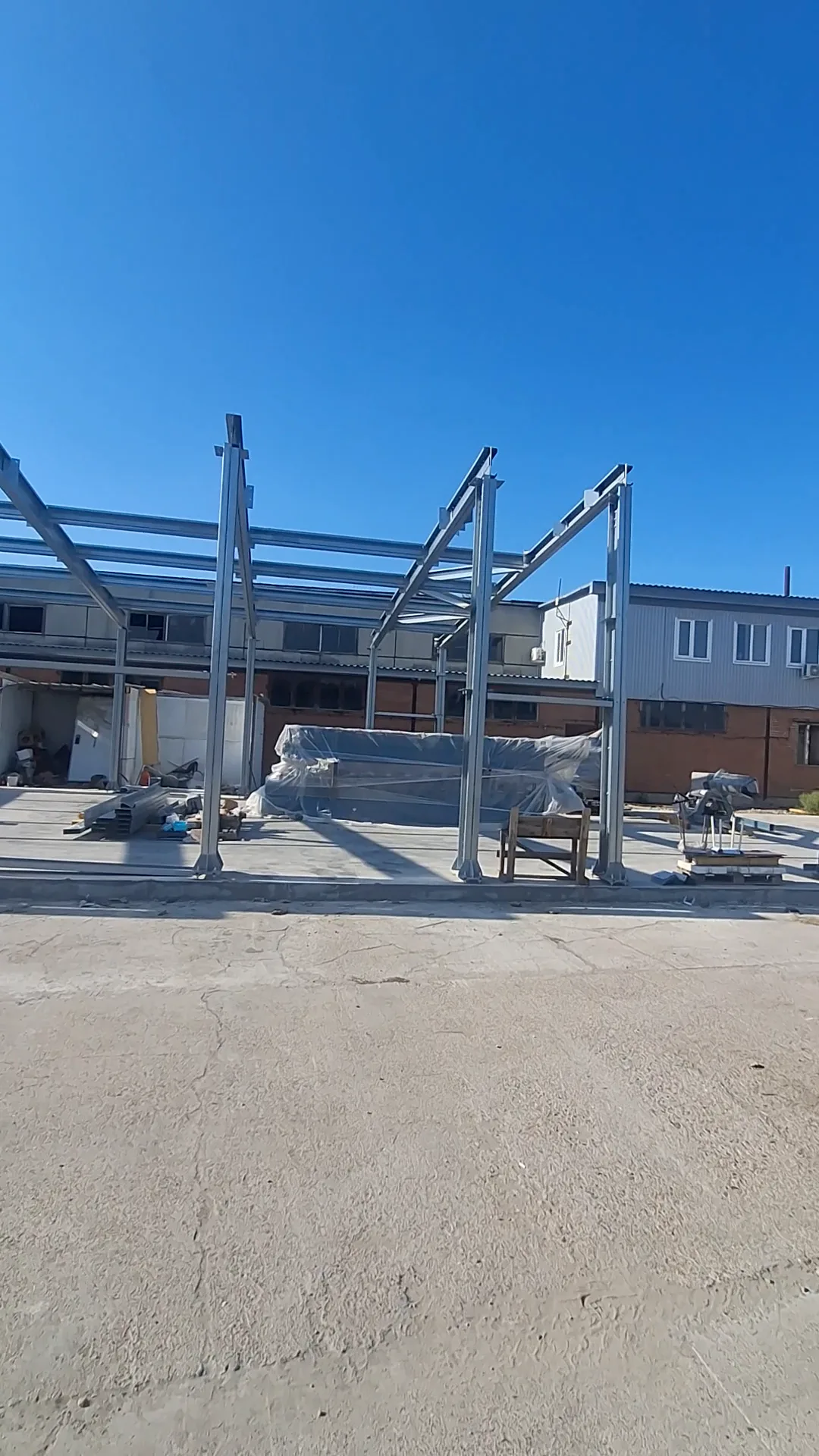

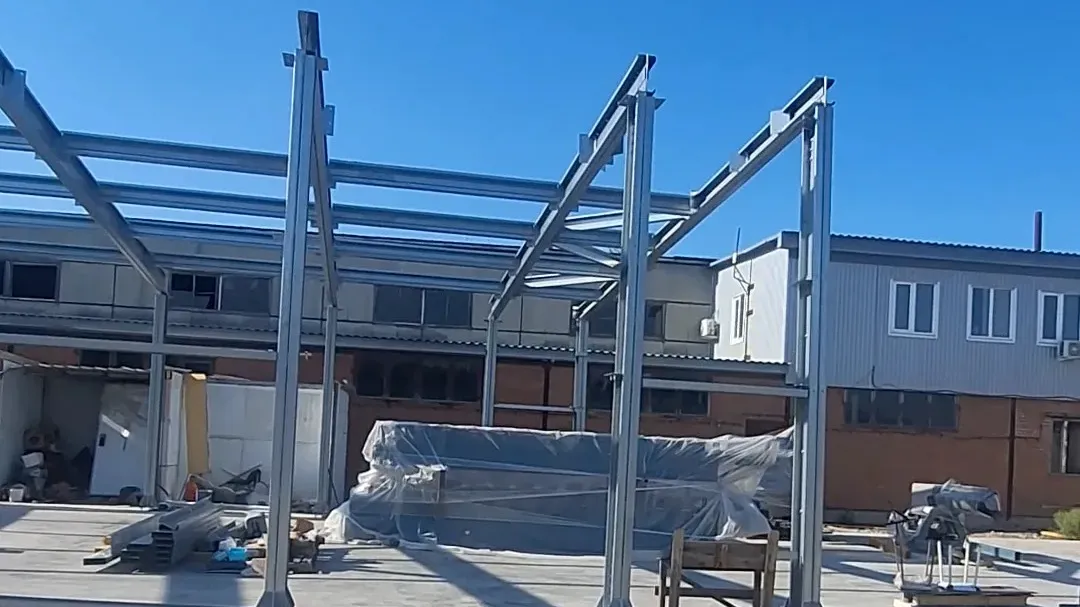

Рядовая рама — это две колонны на базах и балка покрытия. Балка перекрывает пролёт вместо фермы, поэтому под кровлей нет решётки из стержней и всё пространство свободно. В односкатном здании колонны разной высоты, балка идёт с уклоном 10 %. Соединения на болтах М16, сталь оцинкованная, без сварки. Рама — один из четырёх узлов набора; их состав разобран в статье «Из чего состоит безфермерное здание ТТ ГРУПП».
Покрутить в 3DКакой шаг у рядовой рамы?
Шаг рядовой рамы — от 3 до 6 м, его выбирают по назначению здания и месту строительства. Назначение задаёт нагрузки, место строительства — климатические условия. Калькулятор считает шаг 3 м; другой шаг считает инженер ТТ ГРУПП. Цены калькулятора верны для шага 3 м. Калькулятор безфермерного здания покажет узлы здания и их вес, точную смету инженер готовит бесплатно.
Как рядовыми рамами нарастить длину здания?
Базовый комплект здания 6 × 7 м уже содержит две рядовые рамы: между ними стоит связевой блок, по краям — левый и правый торцевые блоки. Каждая следующая рядовая рама добавляет 3 м длины (7 → 10 м) и две базы колонн: было 10 баз, стало 12.
Рама встаёт на две базы колонны, а жёсткость всей конструкции даёт связевой блок: он стоит по центру здания.
Связи рядовых пролётов — прогоны кровли и ригели стен — входят в стоимость рядовых пролётов и отдельной позицией не продаются. Прогоны крепятся к балкам на кронштейнах.
Сколько стоит добавить рядовую раму?
При высоте 3 м каждая следующая рядовая рама добавляет к зданию около 250 тыс. ₽. Это цена трёх метров здания, а не рамы как изделия: в неё входят рама, прогоны и ригели её пролёта, сэндвич-панели на эти три метра и монтаж.
В таблице — здание 6 × 10 м: базовый комплект 6 × 7 м с одной добавленной рамой с шагом 3 м.
| Высота по низкой стороне | Здание 6 × 10 м с одной добавленной рамой | Сколько добавляет рама с её пролётом | Из них каркас |
|---|---|---|---|
| 3 м | 1 200 500 ₽ | 250 900 ₽ | 93 800 ₽ |
| 4 м | 1 388 800 ₽ | 283 100 ₽ | 102 400 ₽ |
| 5 м | 1 570 700 ₽ | 318 900 ₽ | 110 700 ₽ |
| 6 м | 1 774 900 ₽ | 358 500 ₽ | 121 400 ₽ |
Каждая следующая рама добавляет чуть разную сумму из-за округлений сметы. Для длин здания от 7 до 34 м: 243 100–253 200 ₽ при высоте 3 м, 273 900–293 600 ₽ при 4 м, 309 400–324 400 ₽ при 5 м и 349 000–358 500 ₽ при 6 м.
Условия расчёта: односкатная кровля, ширина 6 м, сэндвич-панели с минеральной ватой 80 мм на стенах и кровле, лента остекления из поликарбоната 1 м, без ворот, тариф «Оптимально», НДС включён. Другая комплектация — другие цифры.
В цену входят каркас, сэндвич-панели стен и кровли, водосток и доборные элементы, остекление, расходники и монтаж каркаса и панелей с техникой. Не входят фундамент, доставка, ворота и двери, рабочая документация, полы, инженерные сети и отделка.
Вес одной рамы при ширине 6 м: 426,8 кг при высоте 3 м, 471,5 кг при 4 м, 514,4 кг при 5 м и 560,6 кг при 6 м. Расчёт ориентировочный, не публичная оферта; калькулятор посчитает вашу высоту и длину.
Можно ли купить рядовую раму отдельно?
Да. ТТ ГРУПП продаёт рядовую раму и отдельной позицией, и в составе готового здания; так же продаются база колонны, связевой блок и торцевой блок. Цены рамы как отдельного изделия калькулятор не выдаёт: узел отдельной позицией считает менеджер, а калькулятор показывает узлы в составе здания с весом.
Каркас изготавливают за 5–10 рабочих дней. Собирают его 2–4 человека, металлоконструкции встают до 14 календарных дней.
Как посчитать здание своей длины?
Задайте высоту, ширину и длину — калькулятор покажет узлы с весом и цену здания. Рассчитать безфермерное здание →
