Зачем знать вес панели до того, как начался проект
Вопрос о весе сэндвич-панели кажется техническим. На деле за ним стоит бюджет здания: сколько потратить на фундамент, какой каркас заказать, сколько машин уйдёт на доставку и какая техника нужна на площадке.
Разница в весе между минватной и ППС-панелью одной толщины — 1,5 раза и больше. Умножьте её на 500–1500 м² стен и кровли, и получите разницу в нагрузке на каркас в сотни тонн. Это другой фундамент. Другое сечение колонн. Другая смета.
Инженеры-конструкторы закладывают вес ограждений в расчёт каркаса с первого листа проекта. Если в техническое задание поставить минвату, а потом переключиться на ПИР — нагрузки пересчитывают, чертежи переделывают, а сроки двигаются. Поэтому выбор утеплителя и толщины панели — не финальная «начинка», а входное условие проекта.
Ниже — ориентировочные таблицы веса по типам панелей и наполнителям, объяснение, как цифры влияют на каркас и фундамент, и разбор ошибок, которые случаются, когда вес панели не учитывают при проектировании бюджета.
Вес стеновых сэндвич-панелей по толщине и наполнителю

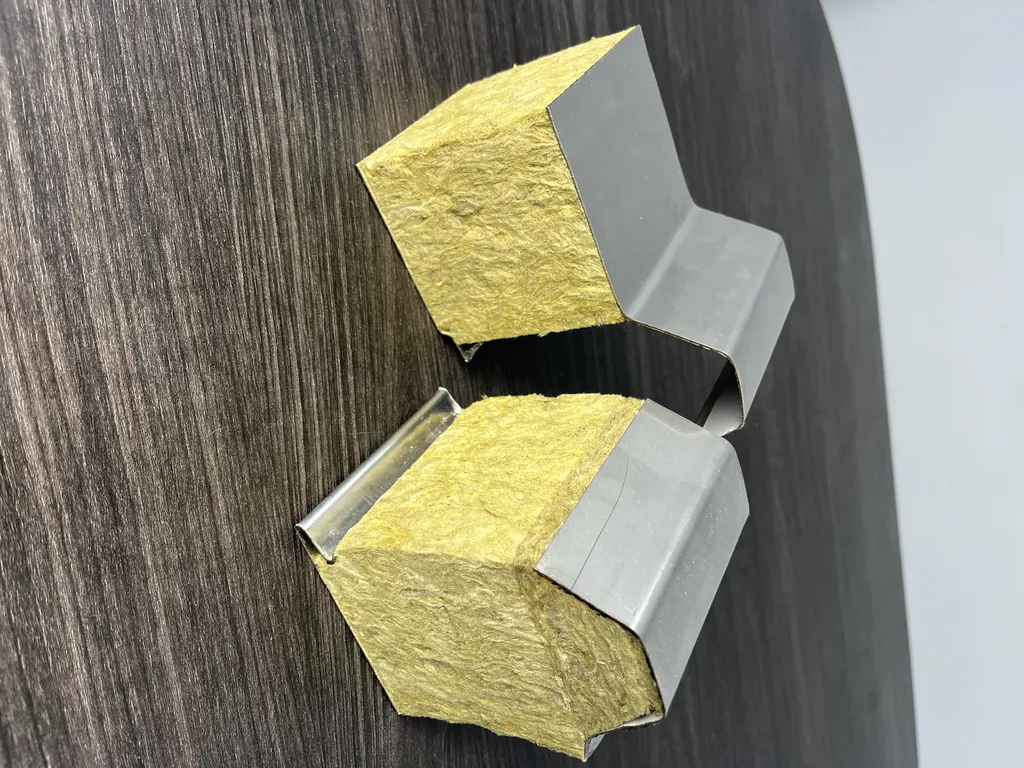

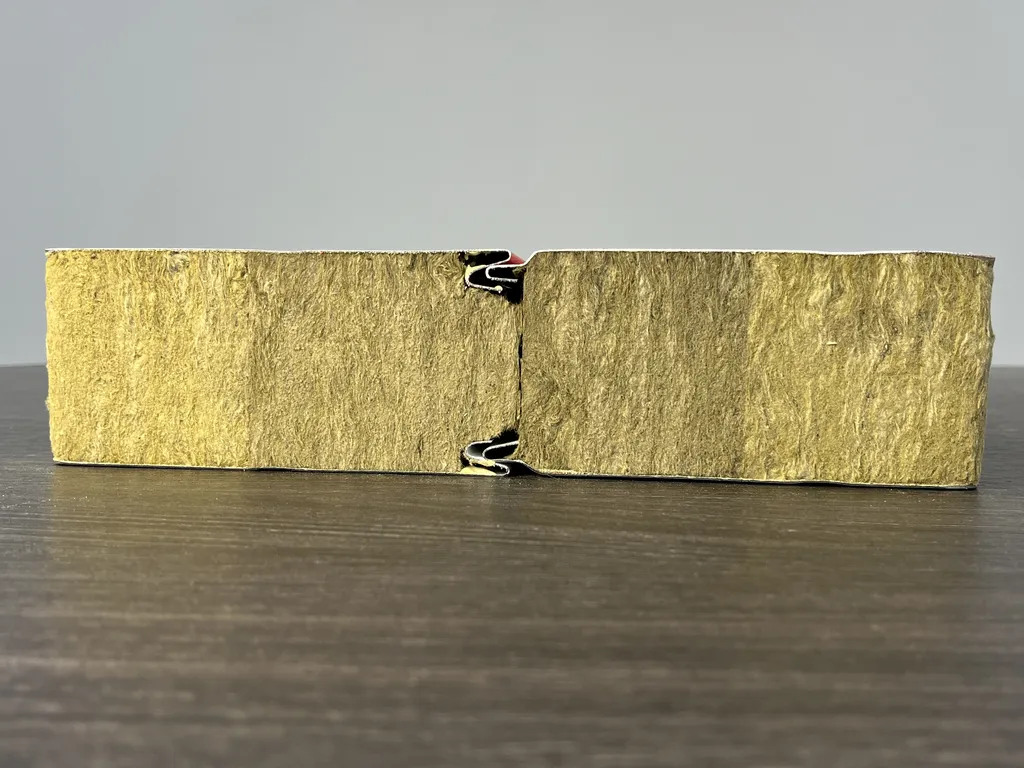

Стеновая сэндвич-панель состоит из двух листов оцинкованной стали (каждый 0,5–0,7 мм) и слоя утеплителя между ними. Вес складывается из стали и наполнителя. Сталь одинакова во всех типах панелей, а вот наполнитель различается существенно: минеральная вата плотнее и тяжелее, ПИР и ППС — лёгкие пены.
Таблица ниже — ориентировочные отраслевые диапазоны. Точный вес конкретной панели — в техническом паспорте и спецификации производителя: он зависит от плотности утеплителя, толщины стали и конструкции замка.
| Толщина, мм | Минвата, кг/м² | ПИР (PIR), кг/м² | ППС, кг/м² |
|---|---|---|---|
| 50 | 14–17 | 9–11 | 9–11 |
| 80 | 16–19 | 10–12 | 10–12 |
| 100 | 18–22 | 10–13 | 10–13 |
| 120 | 20–24 | 11–14 | 11–14 |
| 150 | 23–27 | 12–15 | 12–15 |
| 200 | 28–34 | 14–17 | 14–17 |
Как читать таблицу. Минватная панель 100 мм весит обычно 18–22 кг/м², аналогичная ПИР или ППС — 10–13 кг/м². Разница почти двукратная. На 1000 м² стен это 5–9 тонн дополнительной постоянной нагрузки от ограждений — и это только стены, без кровли.
Точный вес для вашего проекта уточняйте в спецификации конкретной панели того производителя, с которым работаете. Данные из таблицы — для предварительного проектирования и сравнения вариантов.
Вес кровельных сэндвич-панелей — отдельная таблица
Кровельная сэндвич-панель отличается от стеновой конструкцией замка и профилем нижнего листа. Из-за другой геометрии профиля вес кровельной панели при той же толщине и утеплителе обычно на 5–15% выше, чем у стеновой.
Важно: кровельная панель несёт снеговую и ветровую нагрузку. Её вес суммируется с нагрузкой от снега (для Ростова-на-Дону — 1,2–1,5 кПа по СП 20.13330), и именно эта сумма определяет сечение прогонов и стропильных ферм. Поэтому при замене кровельной панели одного типа на другой пересчёт кровельного каркаса обязателен.
| Толщина, мм | Минвата, кг/м² | ПИР (PIR), кг/м² | ППС, кг/м² |
|---|---|---|---|
| 100 | 20–25 | 12–15 | 12–15 |
| 150 | 25–30 | 13–17 | 13–16 |
| 200 | 32–38 | 15–19 | 15–18 |
Кровельные минватные панели 200 мм — одни из самых тяжёлых в линейке: 32–38 кг/м². На здании 1000 м² кровли это 32–38 тонн только от самих панелей, плюс снег зимой. Если проект рассчитывался под ПИР, а потом заказчик решил сэкономить на панелях и взял минвату, каркас нужно пересчитывать: сечение прогонов, соединения с фермами, анкеры в фундамент.
ПИР и ППС в кровле дают примерно одинаковый вес при одинаковой толщине. Разница между ними — в пожарных характеристиках (ПИР горит меньше) и в теплопроводности (ПИР эффективнее на миллиметр толщины), но не в нагрузке на каркас.
Что тяжелее — минвата, ПИР или ППС: три утеплителя без мифов
Три утеплителя, которые применяются в сэндвич-панелях, отличаются и по весу, и по свойствам. Понимать разницу важно: она напрямую влияет на бюджет каркаса и фундамента.
| Утеплитель | Плотность, кг/м³ | Горючесть | Теплопроводность, Вт/(м·К) | Цена (сравнительно) | Где применять |
|---|---|---|---|---|---|
| Минвата | 80–120 | НГ — не горит | 0,036–0,042 | Дороже всего | Склады с горючими товарами, пожарные требования, эвакуационные зоны, пищевые производства |
| ПИР (PIR) | 30–40 | Г1–Г2 | 0,022–0,025 | Средняя | Холодильные камеры, помещения с жёсткими размерными ограничениями, склады без требований НГ |
| ППС (пенополистирол) | 15–25 | Г3–Г4 (горючий) | 0,035–0,040 | Самый дешёвый | Под облицовку, склады инструмента и техники, ненормируемые объекты без требований НГ, в составе СП с защитным слоем |
Вывод по весу. Минвата плотнее ПИР и ППС в 3–5 раз — именно поэтому минватная панель при одинаковой толщине весит почти вдвое больше. ПИР и ППС по весу близки: у ППС плотность ниже, но у ПИР лучше теплоизоляция, поэтому при одинаковом тепловом сопротивлении ПИР-панель тоньше и в итоге может оказаться легче.
Про ППС честно. ППС горит (Г3–Г4) — это правда, и это ограничение нужно учитывать. Там, где нормы требуют НГ: склады с пожарными требованиями, эвакуационные зоны — ППС не применяется. Там, где требований НГ нет: склад инвентаря, сельхозтехники, ненормируемый ангар — ППС даёт ту же теплозащиту за меньшие деньги и с меньшей нагрузкой на каркас. Это не компромисс, а правильный выбор для правильного объекта.
Как вес панелей влияет на каркас и фундамент — считаем выгоду
Нагрузка от ограждений — постоянная нагрузка, которую конструктор закладывает в расчёт каркаса в самом начале проекта. От неё зависит сечение прогонов, колонн и балок, а через них — тип и объём фундамента.
Разберём на конкретном примере. Здание 18×36 м, высота 6 м. Площадь стен около 700 м², кровля около 700 м².
| Вариант | Стеновые панели | Кровельные панели | Ориентировочный вес ограждений |
|---|---|---|---|
| А — минвата 100/150 мм | 700 м² × 20 кг/м² | 700 м² × 27 кг/м² | ~33 т |
| Б — ПИР или ППС 100/150 мм | 700 м² × 12 кг/м² | 700 м² × 15 кг/м² | ~19 т |
| Разница | — | ~14 т постоянной нагрузки | |
14 тонн дополнительной постоянной нагрузки — это не мелочь. Конструктор закладывает под неё более тяжёлые прогоны и дополнительные ребра жёсткости в колоннах. Каждый килограмм стали в каркасе стоит денег. Через каркас нагрузка передаётся на фундамент: более тяжёлое здание требует более глубокого или широкого ростверка, дополнительных свай или большего объёма бетона.
Практический итог: когда по нормам допустима лёгкая панель (ПИР или ППС), её выбор экономит не только на самой панели, но и на каркасе, и на нулевом цикле. Суммарная экономия на объекте 200–500 м² может достигать нескольких сотен тысяч рублей. Деньги, которые иначе ушли бы в фундамент, остаются в оборотке бизнеса.
Логистика и подъём: как вес панели влияет на стройплощадку
Вес панели — это не только расчёты для конструктора. Это грузоподъёмность машины при доставке, техника на площадке и физическая нагрузка на бригаду при монтаже.
Доставка. Панели грузят пакетами. Один пакет стеновых панелей 100 мм длиной 6 м весит по-разному: минватный пакет тяжелее ПИР/ППС примерно в 1,5–1,8 раза. При одинаковом числе панелей на машине минватный вариант требует учёта грузоподъёмности транспорта строже. На практике это редко изменяет число рейсов, но при крупных объёмах влияет на логистическое планирование.
Разгрузка и хранение на площадке. Пакеты минватных панелей тяжелее: их нельзя перемещать вручную — только манипулятором или краном. ПИР/ППС-панели того же формата легче, что иногда позволяет перемещать небольшие пакеты с помощью простой подъёмной оснастки. Это ускоряет работу на площадке с нестандартной конфигурацией.
Монтаж на высоте. Одна кровельная минватная панель 150 мм × 12 м весит ориентировочно 350–430 кг. Кран должен держать такой вес на вылете стрелы. Одна ПИР-панель той же геометрии — около 200–250 кг. Меньший вес — меньший требуемый грузовой момент крана, а значит, иногда возможен менее дорогой кран или большая свобода в выборе техники на площадке.
Свой завод ТТ ГРУПП в Краснодаре и заводы-партнёры в Воронеже и Невинномысске — все в радиусе 700 км от Ростова-на-Дону — обеспечивают предсказуемую доставку: панели едут с ближайшей площадки, логистика рассчитывается заранее и не подстраивается под цены дальних перевозок.
Как правильно использовать вес при планировании бюджета здания
Представьте: вы получили смету и видите, что каркас занимает неожиданно большую долю бюджета. Инженер объясняет: «Мы считали под минвату, сечения колонн увеличены». А вы хотели ангар для сельхозтехники — склад, где нет требований НГ, где дешёвый ПИР или ППС давали бы такую же теплозащиту при вдвое меньшей нагрузке на конструкцию.
Через год ваш склад уже стоит, техника под крышей, арендные платежи за чужой ангар остались в прошлом. Но если в проекте с самого начала был выбран правильный утеплитель под вашу задачу — в кармане на 10–20% меньше ушло в каркас и фундамент. Это деньги, которые работают в бизнесе, а не лежат в бетоне.
Три шага, которые позволяют не переплачивать:
- Определите тип объекта до выбора панели. Есть ли требования НГ? Какой режим температуры? Есть ли горючие товары? Ответы на эти вопросы сразу ограничивают выбор утеплителя.
- Дайте конструктору правильное задание. Тип и толщина панели — входное условие для расчёта каркаса. Изменение утеплителя после расчёта — это переделка чертежей.
- Сравните полную стоимость, а не только цену панели. Более дешёвая панель (ППС вместо минваты) при допустимости по нормам даёт экономию в том числе на каркасе и фундаменте. Полная стоимость здания с правильно подобранной панелью ниже, чем с «универсальной» минватой на все случаи жизни.
Расчёт стоимости объекта с учётом типа панели в ТТ ГРУПП занимает 15 минут с точностью 95%: нужны только габариты здания, его назначение и режим температуры. Сравнить варианты по утеплителю — часть этого расчёта.
Стеновые панели — от 1950 ₽/м², кровельные — от 2200 ₽/м². Точная цена зависит от типа утеплителя, толщины и объёма заказа.
Ошибки, которые стоят денег при выборе и расчёте веса панелей
-
1
Поставили минвату «для надёжности», где по нормам достаточно ППС или ПИР
Чем грозит: каркас рассчитывается под увеличенную нагрузку — более тяжёлые прогоны, дополнительные ребра жёсткости, больший объём фундамента. Переплата на одном объекте 200–500 м² может составить 150–400 тысяч рублей только на каркасе и нулевом цикле.
Как правильно: определите, есть ли требования НГ для вашего объекта. Если нет — ПИР или ППС дают сопоставимую теплозащиту при вдвое меньшем весе и более дешёвом каркасе. Выбор утеплителя должен быть аргументирован, а не выбран «по умолчанию». -
2
Изменили тип утеплителя после того, как конструктор сдал чертежи
Чем грозит: замена минваты на ПИР после расчёта каркаса — это пересчёт нагрузок, переделка чертежей, задержка проекта на 1–3 недели. В худшем случае, если строительство уже началось, переделывают уже купленный металл.
Как правильно: тип и толщину утеплителя согласуйте до передачи задания конструктору. Это 30 минут на консультацию, которые экономят недели переделок. Инженеры ТТ ГРУПП уточняют тип панели на старте — бесплатно, в рамках расчёта объекта. -
3
Взяли кровельную панель 200 мм минвата без пересчёта кровельного каркаса
Чем грозит: кровельная минватная панель 200 мм весит 32–38 кг/м². Если каркас рассчитывался под ПИР 150 мм (13–17 кг/м²), разница в нагрузке на прогон может превышать нормативный предел. Итог: прогибы кровли под снегом, риск потери несущей способности конструкции.
Как правильно: любая замена кровельной панели (толщина, тип утеплителя) требует пересчёта кровельного каркаса конструктором. Это не формальность, а требование безопасности. ТТ ГРУПП выполняет BIM-модель бесплатно — изменение параметров панели немедленно отражается в модели. -
4
Не учли вес панелей при выборе крана для монтажа
Чем грозит: кровельная минватная панель 150 мм × 12 м весит 350–430 кг. Если кран рассчитан на меньший грузовой момент, монтаж останавливается. Аренда другого крана срочно — это дополнительные расходы и сдвиг сроков, а простой бригады оплачивается отдельно.
Как правильно: до выбора крана уточните вес самой длинной и тяжёлой панели на объекте и максимальный вылет стрелы при подаче на кровлю. Раскладка панелей от ТТ ГРУПП (бесплатно) включает спецификацию с весами — кранщик получает исходные данные заранее. -
5
Применили ППС там, где нормы требуют НГ
Чем грозит: ППС — горючий материал (Г3–Г4). На объекте с пожарными требованиями, в эвакуационных зонах или на складе с горючими товарами применение ППС нарушает нормы. Итог: предписание пожарного надзора, предписание о приостановке эксплуатации, переделка всего ограждения за счёт владельца.
Как правильно: до выбора утеплителя уточните категорию здания по пожарной опасности (А, Б, В, Г, Д по НПБ 105) и требования к ограждающим конструкциям. Там, где нормы требуют НГ, — только минвата. Там, где требований НГ нет — ППС или ПИР допустимы и дают экономию без нарушений.
