Анкеры и схема от завода: как каркас садится на плиту

Name: Анкеры и схема от завода: как каркас садится на плиту
Uploaded: 2026-10-08T09:00:00+00:00
Duration: 52 s
Description: Почему болты не попадают в отверстия баз, что такое заделка анкера 350 мм и какие схемы нужны бетонщику до заливки. Серия 2 сериала КЭС.

0:51 шортс 8 октября 2026

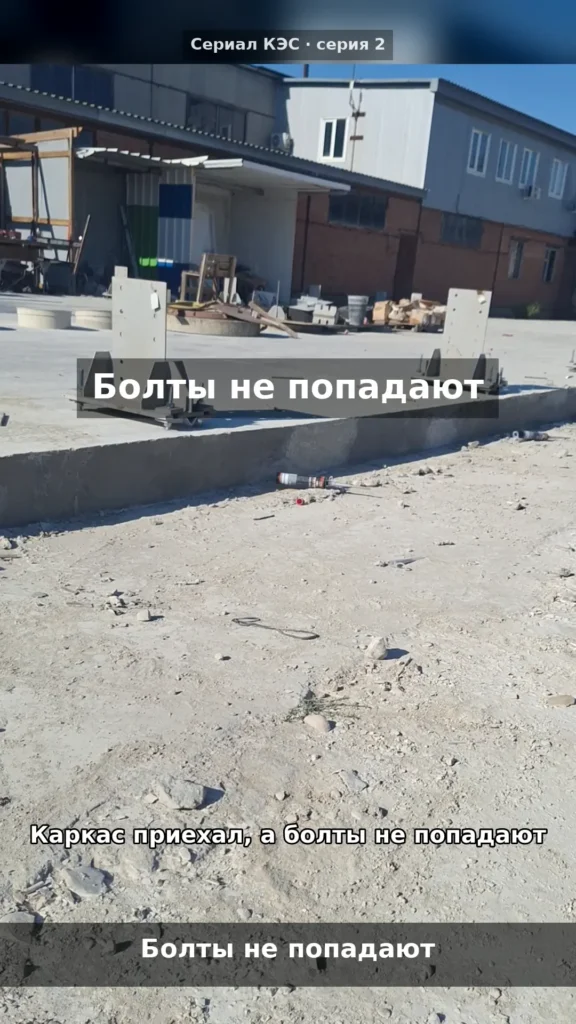

Каркас приехал, а болты не попадают в отверстия баз колонн. Так бывает, когда плиту заливают без схемы анкеров и отметок от завода каркаса.

У безфермерного здания ТТ ГРУПП база колонны встаёт на химические анкеры прямо в плиту заказчика. Глубина заделки — 350 мм, поэтому бетон под базой не тоньше, плюс защитный слой. Фундамент в цену здания не входит, его готовит заказчик. До заливки бетонщик получает схему под подпись, после — геодезист оформляет исполнительную схему.

Подробно, с чек-листом — в статье серии 2 сериала «КЭС — ключевые этапы строительства»: https://ttgrupp.ru/blog/stroitelstvo-i-montazh/fundament-pod-metallokarkas/

Посчитайте своё здание:
— Калькулятор безфермерного здания ЛСТК: https://ttgrupp.ru/kalkulyator-bezfermernogo-zdaniya-lstk/
— Калькулятор спецификации металлокаркаса: https://ttgrupp.ru/kalkulyator-specifikaciya-metallokarkasa/

Телефон: +7 (928) 437-94-44

Это фрагмент. Полный ролик можно посмотреть здесь — откроется с 1:43.

▶ Смотреть в ленте шортсов

Музыка: «Thinking of You» Kevin MacLeod (incompetech.com), Licensed under Creative Commons: By Attribution 4.0 License

Расшифровка

Каркас приехал, а болты не попадают в отверстия баз колонн. Так бывает, когда плиту заливают без схемы анкеров

и отметок от завода каркаса. Анкеры ставят «по рулетке». У безфермерного здания база колонны встаёт

на химические анкеры прямо в плиту заказчика. Заделка — 350 мм: бетон под базой не тоньше, плюс защитный слой.

Плиту потоньше, чтобы сэкономить, под такой каркас делать нельзя. Фундамент в цену здания не входит —

его готовит заказчик. До заливки бетонщик получает схему под подпись. После заливки геодезист оформляет исполнительную схему:

по ней видно, кто и где ошибся. Подробно — в статье серии 2 на ttgrupp.ru, ссылка в описании.

Там же два калькулятора.
