Каркас из профильной трубы — это сварной каркас из чёрного горячекатаного проката, то есть ЧМК. Для здания 12 × 18 м высотой 4 м с шагом колонн 6 м калькулятор ТТ ГРУПП даёт 7,63 т металла в конструкции и 8,06 т к закупке хлыстами. Это 35,3 кг на квадратный метр здания. Ниже — вся спецификация по позициям, три способа посчитать один и тот же каркас и вариант, который весит на 1,5 т меньше.
Расчёт сделан калькулятором спецификации металлокаркаса 02.10.2026, цены проката — металлобаз Краснодара на 01.09.2026.
Когда профильная труба — подходящий каркас под сэндвич-панели?
Профильная труба уместна, когда нужен сварной каркас с фермами и колоннами под сэндвич-панели и вы хотите видеть металл поимённо: сечение, длину, штуки. Это каркас ЧМК, его не следует путать с ЛСТК: ЛСТК делают из оцинкованного тонкостенного профиля, а труба — это чёрный прокат, который сваривают и красят. Выбор между ними — вопрос здания и задачи, а не «что лучше вообще».
Что говорит расчёт, а не лозунги:

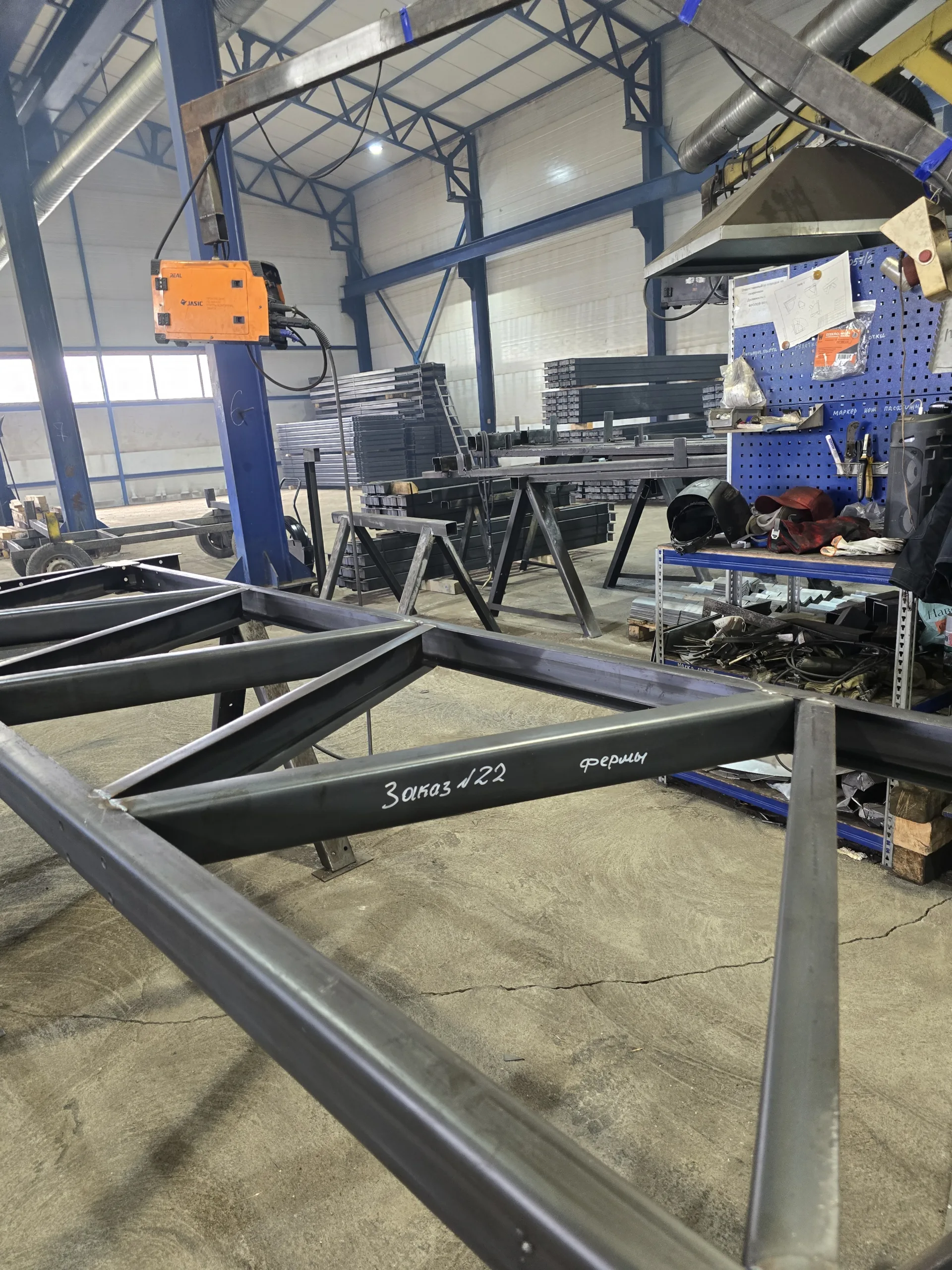

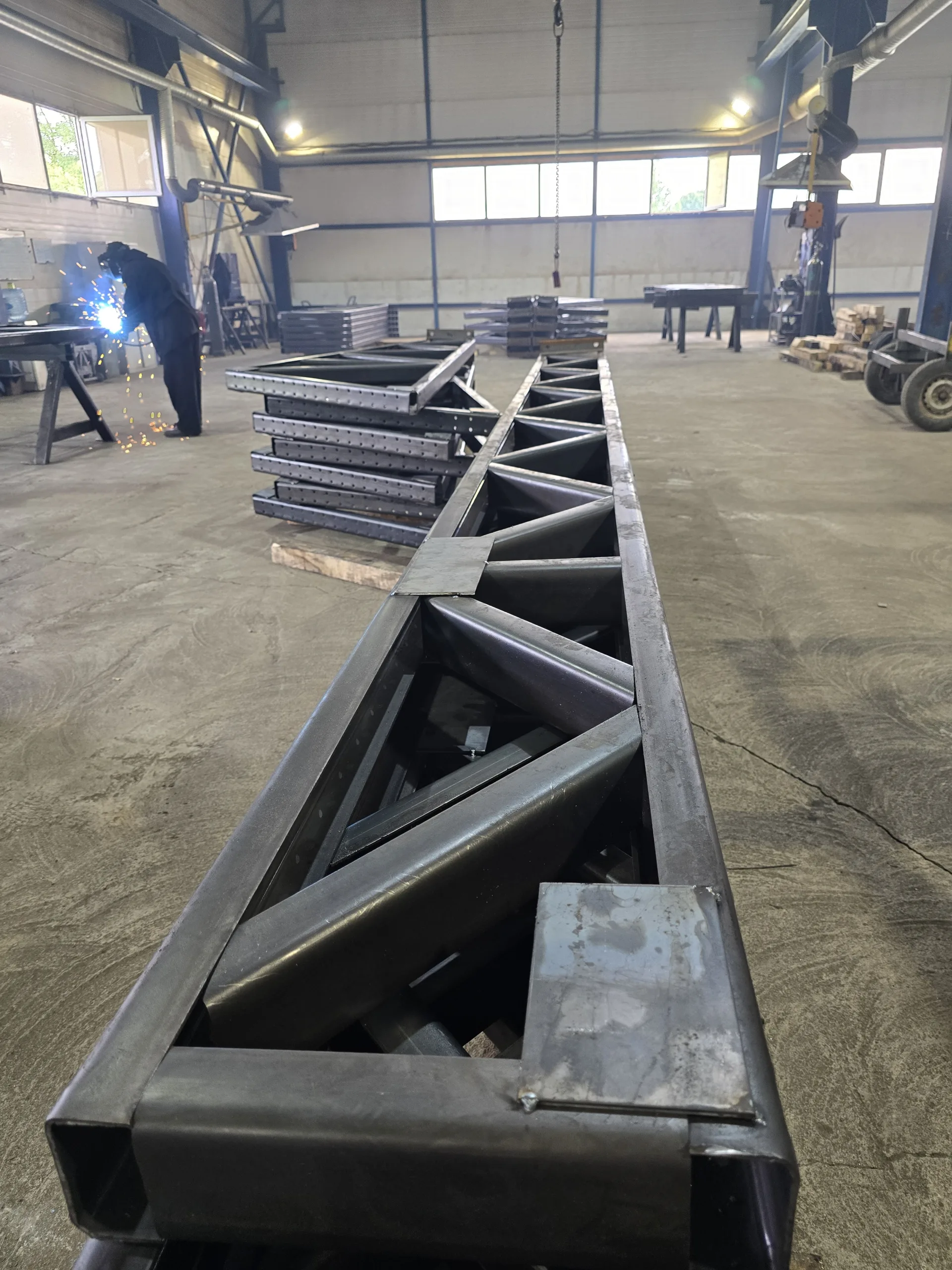

- Пролёт с фермой. В примере ниже пролёт 12 м перекрывает ферма из труб: пояса 90×90×5 и раскосы 60×60×5. Калькулятор отмечает, что ферма легче и дешевле по металлу, чем сплошная балка, но требует больше сварки.
- Привязка к площадке. Сечения подбираются по СП 16.13330 с учётом снегового и ветрового района, поэтому каркас из трубы считают под конкретную площадку, а не берут «типовым».
- Нужна полная спецификация металла. Труба закупается хлыстами по 12 м, и по каркасу из неё можно заранее сказать, что и в каком количестве везти.
Когда стоит сначала сравнить с другим каркасом: если здание укладывается в один пролёт до 12 м, посмотрите безфермерное здание ЛСТК, его производство занимает от 3 до 15 дней в зависимости от загрузки. Оно устроено иначе, разобрано в статье «Из чего состоит безфермерное здание» и рассчитывается своим калькулятором. Выбор схемы — разговор с инженером, а не с таблицей.
Общие слова о сечениях и шаге труб без расчёта ничего не стоят: сечение зависит от пролёта, снега, ветра и шага колонн. Поэтому дальше — конкретное здание с конкретными цифрами.
Какое здание мы считаем и при каких условиях?
Расчёт каркаса из профильной трубы в этой статье сделан для здания 12 × 18 м, площадь 216 м², высота 4 м. Шаг колонн 6 м, четыре рамы, односкатная кровля с уклоном 10 %, одни ворота 3 × 3 м, окон нет. Площадка — Краснодар: снеговой район II, ветровой IV, расчётная нагрузка на покрытие 153 кгс/м². Каркас — схема «профтруба: колонны и фермы», обшивка по умолчанию — минеральная вата 80 мм.
Такое здание подходит под склад, цех или мастерскую, где нужны свободный пролёт и сэндвич-панели по стенам и кровле.
Из каких труб состоит каркас и сколько их нужно закупить?
Каркас из профильной трубы для здания 12 × 18 м высотой 4 м с шагом колонн 6 м весит 7,63 т в конструкции, а к закупке хлыстами нужно 8,06 т, из них 428 кг — обрезки. Труба продаётся хлыстами по 12 м, поэтому в закупку идёт не «чистый» вес конструкции, а столько хлыстов, сколько требует раскрой. Спецификация ниже — именно то, что вы даёте снабженцу.
| Позиция | Сечение, мм | Длина | Шт | Хлыстов по 12 м | Масса закупки |
|---|---|---|---|---|---|
| Прогоны кровли | 180×80×7 | 6 м | 18 | 9 (по 2 из хлыста) | 2 777 кг |
| Прогоны стеновые | 120×60×4 | 6 м | 24 | 12 (по 2 из хлыста) | 1 509 кг |
| Пояса ферм (верхний и нижний) | 90×90×5 | 12 м | 8 | 8 | 1 233 кг |
| Раскосы ферм | 60×60×5 | 2,33 м | 24 | 5 (по 5 из хлыста) | 488 кг |
| Связи по покрытию | 90×90×3 | 13,42 м | 4 | 5 (со стыком) | 481 кг |
| Стойки фахверка торцов | 120×120×5 | 5,2 м | 4 | 2 (по 2 из хлыста) | 421 кг |
| Колонны, низкая сторона | 110×110×5 | 4 м | 4 | 2 (по 3 из хлыста) | 384 кг |
| Колонны, высокая сторона | 110×110×5 | 5,2 м | 4 | 2 (по 2 из хлыста) | 384 кг |
| Вертикальные связи | 50×50×3 | 7,21 м | 4 | 4 | 204 кг |
| Обрамление ворот | 80×80×4 | 3 м | 3 | 1 (по 4 из хлыста) | 111 кг |
| Фасонки, опорные пластины, метизы | 3 % массы каркаса | — | — | — | 68 кг |
Столбец «Масса закупки» складывается в 8 060 кг — это вес хлыстов, а не конструкции. Лишние 428 кг — обрезки, и это не запас «на глазок» в 5 %, а фактический раскрой: элемент 10 м режется из хлыста 12 м, остаток в 2 м идёт на связи и распорки. Деловой отход 5 % в смете ниже — другое: обрезки уже сидят в массе закупки, а отход калькулятор начисляет отдельной статьёй в деньгах, от стоимости металла.
Металл по прайсу — 696 719 ₽ (цены проката металлобаз Краснодара на 01.09.2026; это цены поставщика, они меняются). Несколько позиций помечены «под заказ»: ТТ ГРУПП не держит их на складе, их цена оценена по килограмму соседних типоразмеров. Поэтому в договоре стоит зафиксировать цену металла на дату, а не «по факту закупки».
Как читать спецификацию: что нагружено, а что поставлено «по конструкции»?
В каркасе из профильной трубы для здания 12 × 18 м каждое сечение проходит по СП 16.13330, и калькулятор показывает его «использование» — долю от предельной несущей способности. Значение 1,00 означает «работает на пределе», 0,60 — «загружено на 60 %». По элементам этого здания:
- прогоны кровли 180×80×7 — использование 0,61, шаг 2,41 м, шесть рядов;
- верхний пояс фермы 90×90×5 — 0,59 (сжатие 135 кН); нижний пояс — 0,36 (растяжение 135 кН);
- раскосы 60×60×5 — 0,71 (усилие в опорном раскосе 105 кН);
- колонны 110×110×5 — 0,78 (на низкой стороне N 59 кН, момент от ветра 5,6 кН·м);
- стеновые прогоны 120×60×4 — 0,75: они держат панель и раскрепляют колонну.
Связи показывают 0,95: они назначены конструктивно, по предельной гибкости, а не по усилию. У обрамления ворот использование 0,15 по той же причине. Поэтому тонкая труба в связях и толстая в прогонах и колоннах — не случайность: сечение выбирается по тому, что элемент несёт.
По массе распределение такое: прогоны кровли — 36 % металла, стеновые прогоны — 20 %, пояса ферм — по 8 %, раскосы — 6 %, связи по покрытию — 6 %. Больше половины металла (56 %) уходит на прогоны, на которые потом лягут панели. Поэтому на прогонах стоит искать экономию в первую очередь.
Сколько всё это стоит помимо металла?
Каркас из профильной трубы для здания 12 × 18 м как изделие стоит 1 345 819 ₽: к металлу по прайсу добавляется ещё 649 100 ₽ на базы колонн, покраску, деловой отход и сварку. В эти деньги входят:
| Статья | Что включено | Сумма |
|---|---|---|
| Базы колонн и закладные | 12 сварных баз, шпильки М20, химические анкеры в вашу плиту (446 кг) | 64 700 ₽ |
| Антикоррозийная покраска | Вся масса каркаса | 167 900 ₽ |
| Деловой отход | +5 % к стоимости металла | 34 900 ₽ |
| Сварка | 7,63 т × 50 000 ₽/т | 381 600 ₽ |
| Итого помимо металла | 649 100 ₽ |
Если довести здание до законченного: стены и кровля из сэндвич-панелей, водосток и доборные элементы, крепёж и герметики, монтаж каркаса и панелей, техника — ещё 2 490 400 ₽, итого здание 3 836 219 ₽. В расчёт не входят КМД, огнезащита, ворота как изделие (только металл обрамления проёма), фундамент, доставка, полы и отмостка, инженерные сети.
Эти цифры нужны, чтобы вы не сравнивали «цену за тонну» с чужой «ценой за здание»: металл здесь — 52 % стоимости каркаса как изделия, остальное — сварка, покраска, отход и базы колонн.
Почему один и тот же каркас можно посчитать на 4,52, 7,63 и 9,82 тонны?
Один и тот же каркас из профильной трубы для здания 12 × 18 м калькулятор ТТ ГРУПП считает тремя способами — 4,52 т, 7,63 т и 9,82 т, и разница между ними доходит до 5,3 т металла. Названия вариантов («шабашники», «проектировщики») взяты из самого калькулятора. Это три подхода к тому, сколько металла считать достаточным.
| Подход | Масса | Металлоёмкость | Металл по прайсу | Что внутри |
|---|---|---|---|---|
| «Как считают шабашники» | 4,52 т | 20,9 кг/м² | 389 292 ₽ по договору (по факту — 696 719 ₽) | 8 сечений не проходят по СП 16 |
| «Как считает ТТ ГРУПП» | 7,63 т | 35,3 кг/м² | 696 719 ₽ | Каждое сечение проходит по СП 16 и по условиям сварки узла |
| «Как считают проектировщики» | 9,82 т | 45,4 кг/м² | 908 051 ₽ | Сечения «чтобы наверняка» |
В первом случае договор подписан на 389 292 ₽ за металл, а по факту металл обойдётся во столько же, сколько в нашем варианте: недостающие 3,11 т вскроются на монтаже и будут предъявлены как «дополнительные работы». Во втором — каждое сечение проходит, и на 1,82 т сверх нормы заложен запас на снег выше расчётного и на доработки по ходу стройки. Цена в договоре твёрдая. В третьем — перезаклад ещё на 2,19 т: здание выстоит, но вы заплатите за металл, который не работает.
Как это выглядит со стороны, разобрано в роликах — в частности про три расчёта одного каркаса и три разные цены.
Можно ли сделать этот каркас легче и дешевле?
Да: для здания 12 × 18 м самый лёгкий каркас из профильной трубы получается при шаге колонн 3,6 м вместо 6 м. Он весит 6,13 т — на 1,5 т меньше. Калькулятор перебрал 15 вариантов — три схемы каркаса на пяти шагах колонн — и показал самый лёгкий и самый дешёвый.
| Параметр | Шаг 6 м (ваш вариант) | Шаг 3,6 м (самый лёгкий) |
|---|---|---|
| Рам / колонн | 4 / 8 | 6 / 12 |
| Масса каркаса | 7,63 т | 6,13 т |
| Металлоёмкость | 35,3 кг/м² | 28,4 кг/м² |
| Металл по прайсу | 696 719 ₽ | 557 041 ₽ |
| Каркас под ключ | 1 147 743 ₽ | 948 642 ₽ |
| С фундаментами | 1 251 743 ₽ | 1 104 642 ₽ |
Разница по металлу — 139 678 ₽, по каркасу под ключ — 199 101 ₽, с фундаментами — 147 101 ₽. «Каркас под ключ» в этом сравнении калькулятор считает иначе, чем «каркас как изделие» в разделе выше (1 345 819 ₽ при шаге 6 м), поэтому сопоставляйте эти цифры только между собой. Здесь самый лёгкий вариант оказался и самым дешёвым, но так бывает не всегда: обычно меньший шаг колонн облегчает ригели, зато добавляет фундаменты и узлы. В нашем здании при шаге 3,6 м рам шесть вместо четырёх, а масса каркаса падает до 6,13 т.
У каждого варианта есть обратная сторона:
- Меньший шаг колонн — больше колонн внутри, они мешают технике и стеллажам.
- Больший шаг — тяжелее и длиннее элементы, нужен кран большей грузоподъёмности и аккуратнее логистика.
Что важнее для вашего здания — свободное пространство или вес и цена, — решать вам вместе с инженером. Если внутри нужны техника и стеллажи, шаг 3,6 м может не подойти, и это нормальный довод, а не «ошибка калькулятора».
Можно ли подписывать проект по расчёту калькулятора?
Нет: расчёт калькулятора спецификации металлокаркаса ТТ ГРУПП ориентировочный, и по нему нельзя получить заключение экспертизы. Сечения подобраны по СП 16.13330, нагрузки собраны по СП 20.13330, и каждый элемент проверен отдельно, по разрезной схеме. Пространственную работу каркаса и общую устойчивость считает поверенное программное обеспечение, а результат подписывает конструктор с допуском СРО. Ни одна экспертиза не примет расчёт из калькулятора, чей бы он ни был.
Что калькулятор даёт по-настоящему: порядок тоннажа, спецификацию под закупку и сравнение вариантов между собой. Этого достаточно, чтобы понять бюджет и не дать себя запутать на этапе договора. Следующий шаг — инженеры ТТ ГРУПП: оптимизируют узлы и раскрой, проверяют схему в поверенной программе и дают твёрдую цену без «мы этого не учитывали».
Ошибки, которые стоят денег
-
1
Выбрать подрядчика по самому низкому тоннажу
Чем грозит: в примере «дешёвая» смета закладывает 4,52 т металла; металл по факту стоит 696 719 ₽ против 389 292 ₽ в договоре, а недостающие 3,11 т вскроются на монтаже и будут предъявлены как доп. работы.
Как правильно: просите спецификацию по позициям и сверяйте её с расчётом по СП 16: каждое сечение должно проходить. У нас цена в договоре твёрдая. -
2
Заказать металл по весу конструкции, без раскроя
Чем грозит: в примере к закупке на 428 кг больше, чем в конструкции; недозаказанные хлысты придётся докупать по ходу работ.
Как правильно: закупайте по спецификации с хлыстами по 12 м: раскрой уже посчитан, остатки идут в связи и распорки. -
3
Считать только металл и забыть про сварку, покраску и узлы
Чем грозит: чтобы каркас стал изделием, к металлу по прайсу нужно добавить ещё 649 100 ₽; бюджет вырастает почти вдвое.
Как правильно: сравнивайте предложения по статье «каркас как изделие»: металл, базы, покраска, сварка, отход. -
4
Оставить шаг колонн «как привыкли»
Чем грозит: в нашем здании шаг 6 м тяжелее шага 3,6 м на 1,5 т, а каркас под ключ дороже на 199 101 ₽.
Как правильно: сравните несколько шагов в калькуляторе и решите, что важнее: свободный пролёт или вес и цена.
Сколько стоит такой каркас и от чего зависит срок?
Каркас из профильной трубы как изделие для рассмотренного здания 12 × 18 м при шаге колонн 6 м — 1 345 819 ₽ (металл по прайсу и 649 100 ₽ сверху), без фундамента и доставки. В сравнении вариантов калькулятор называет «каркас под ключ» 1 147 743 ₽ при шаге 6 м и 948 642 ₽ при шаге 3,6 м. Расчёт — по состоянию на 02.10.2026, металл — по ценам проката на 01.09.2026. Здание целиком, с панелями и монтажом, при шаге 6 м даёт 3 836 219 ₽, без фундамента и доставки. Для вашего здания цифры будут другими — они зависят от размеров, района снега и ветра и схемы.
Сроки зависят от загрузки производства и объёма, поэтому честный ответ — после расчёта вашего здания: изготавливаем на собственном заводе в Краснодаре и на заводах-партнёрах в Воронеже и Невинномысске. Срок называет инженер вместе с твёрдой ценой.
Посчитайте своё здание
Задайте пролёт, длину, высоту, шаг колонн, район и количество ворот в калькуляторе спецификации металлокаркаса — получите список труб, длины, штуки, число хлыстов, массу, металлоёмкость и сравнение вариантов. Не хотите разбираться сами — нажмите «Передать расчёт инженеру»: он проверит схему и назовёт твёрдую цену. Другие материалы по теме: рядовая рама безфермерного здания, база колонны, металлоконструкции.
