Автор: Технический отдел ТТ ГРУПП
Промышленная морозильная камера — это не просто «холодный ящик». Это здание с полноценным тепловым контуром, рассчитанным на конкретный температурный режим: −18 °C для заморозки рыбы и птицы, −24 °C для длительного хранения мяса, 0 °C для охлаждения овощей и фруктов, +5 °C для молочных и кондитерских продуктов. Каждый градус режима меняет толщину панелей, требования к полу, нагрузку на холодильное оборудование.
Самая дорогостоящая ошибка при строительстве холодильного склада — взять «типовую» раскладку панелей без теплорасчёта. Итог: конденсат на стенах, лёд на полу, холодопотери в 30–40% от расчётных, перегруженные компрессоры и товар, который не доходит до нужной температуры. ТТ ГРУПП проектирует промышленные морозильные камеры с 2014 года — теплорасчёт под режим входит в проект бесплатно.
Далее — температурные режимы и что они меняют в конструкции, нужная толщина панелей, обогрев грунта, цены под ключ и риски при покупке БУ-камеры.
Температурные режимы промышленной морозильной камеры — и что они меняют в конструкции
Промышленные холодильные и морозильные камеры работают в четырёх основных диапазонах, каждый из которых диктует свои требования к теплоизоляции, оборудованию и полу. Чем ниже температура, тем толще должен быть тепловой контур и тем сложнее конструкция.
| Режим | Диапазон | Типичные товары | Толщина ПИР-панели (стены/кровля) | Обогрев грунта |
|---|---|---|---|---|
| Охлаждение | +5 °C | Молочка, кондитерка, напитки | 100 / 120 мм | Не требуется |
| Глубокое охлаждение | 0 °C | Овощи, фрукты, рыба охлаждённая | 120 / 150 мм | Как правило, не требуется |
| Заморозка | −18 °C | Рыба, птица, полуфабрикаты | 150–200 / 200 мм | Обязательно |
| Глубокая заморозка | −24 °C | Говядина, свинина, длительное хранение | 200–250 / 250 мм | Обязательно |
Эти цифры — ориентир. Точная толщина панели считается теплорасчётом под регион, режим и площадь объекта. В Краснодарском крае и в Новосибирске одна и та же камера −18 °C потребует разной толщины: внешний климат влияет на тепловой контур. Неправильная толщина — это не абстрактный риск, а конкретные потери: холодильное оборудование работает в постоянном форсаже, расход электроэнергии растёт на 20–40%, ресурс компрессоров падает вдвое.
Какой утеплитель выбрать для морозильной камеры — и где ППС нельзя применять
Для промышленных морозильных и холодильных камер применяют три типа утеплителя в составе сэндвич-панелей. У каждого своя ниша, и подменять один другим без разбора — техническая ошибка.

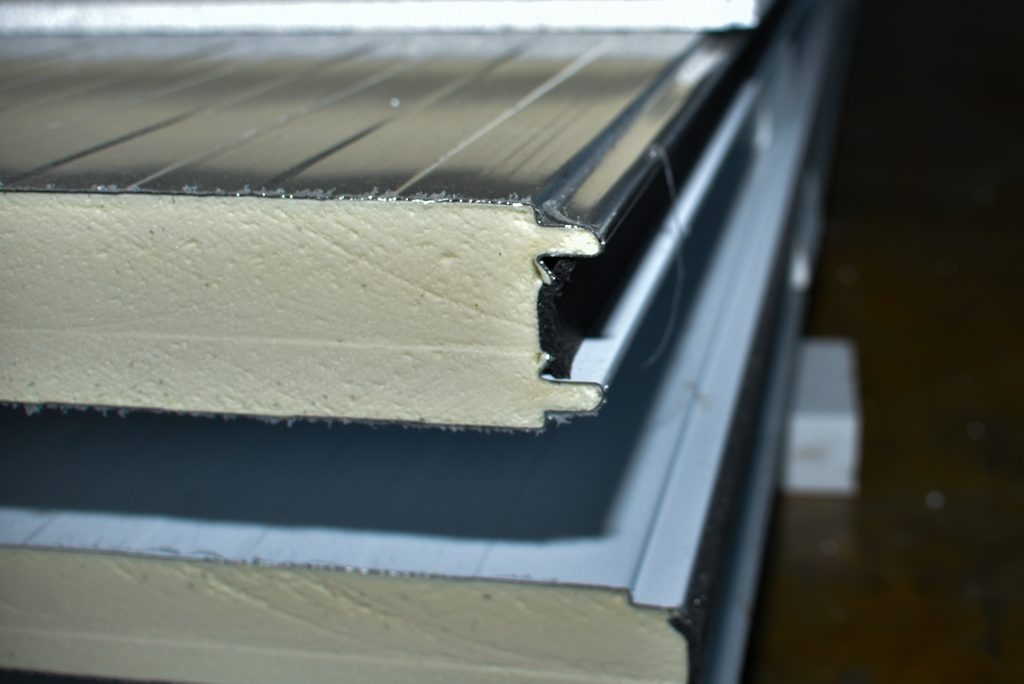

ПИР (PIR) — предпочтительный выбор для морозильных камер. Пенополиизоцианурат класса горючести Г1–Г2, теплопроводность 0,022–0,025 Вт/(м·К) — лучший показатель среди трёх вариантов. При одинаковом тепловом сопротивлении ПИР-панель тоньше минватной на 30–40 мм. Для режима −18/−24 °C это критично: более тонкая стена при той же изоляции — меньший вес здания, проще фундамент, ниже нагрузка на каркас. ПИР применяют там, где нет жёстких пожарных требований НГ и важна максимальная теплоизоляция при минимальной толщине.
Минвата — для объектов с требованиями НГ. Класс горючести НГ (негорючая), теплопроводность 0,035–0,042 Вт/(м·К). Если объект попадает под требование СП 2.13130 о применении негорючих материалов — только минвата. Это склады в составе пищевых производств с пожарными требованиями, объекты с большим числом сотрудников, эвакуационные зоны. Минвата дороже ПИРа и требует большей толщины — но там, где она нужна, альтернативы нет.
ППС (пенополистирол) — самый дешёвый, применяется с ограничениями. Класс горючести Г3–Г4, теплопроводность 0,033–0,038 Вт/(м·К). ППС — самый экономичный вариант: панели с ним стоят ощутимо дешевле ПИРа и сопоставимы с минватой при меньшей толщине. Можно применять в холодильных камерах, если: объект не требует класса НГ, панели закрыты защитным слоем и не попадают в эвакуационные зоны. Нельзя применять там, где нормы прямо требуют НГ: склады с горючими грузами по ПБ, объекты с повышенными пожарными требованиями. Если бюджет ограничен, а пожарные требования допускают — ППС разумный выбор, который мы поставляем и монтируем.
Итог: для большинства частных морозильных камер в диапазоне −18/−24 °C выбор — ПИР. Для пищевых производств с пожарными требованиями — минвата. ППС — когда важна цена и пожарные ограничения это позволяют. Теплорасчёт под ваш режим и объект делаем бесплатно — вы не переплачиваете за избыточную толщину и не получаете конденсат из-за недостаточной.
Зачем нужен обогрев грунта под морозильной камерой — и что будет без него
Обогрев грунта под полом морозильной камеры — обязательный элемент конструкции при режиме −18 °C и ниже. Без него грунт под плитой промерзает, вода в нём кристаллизуется, объём грунта увеличивается — и плиту начинает вспучивать. Процесс идёт медленно: первые признаки появляются через 1–3 года, но к этому моменту плита уже деформирована, стеллажи перекошены, а холодный контур нарушен в местах разрывов.
Два технических решения для обогрева грунта:
- Электрические нагревательные кабели — укладываются в стяжку под утеплитель пола. Система автоматическая: датчик температуры грунта включает кабели, когда грунт начинает остывать ниже +2 °C. Расход электроэнергии небольшой — система работает в поддерживающем режиме, а не в постоянном нагреве.
- Вентилируемое подполье — под плитой оставляется продуваемый воздушный зазор 300–600 мм, который не даёт теплу земли уходить в грунт и одновременно не позволяет холоду промораживать землю. Подходит для небольших камер и регионов с мягким климатом.
Выбор между решениями — задача теплотехника. В большинстве случаев для морозильных камер −18/−24 °C в ЮФО и СКФО применяют электрообогрев: он надёжен, управляем и стоит меньше, чем ремонт деформированной плиты через три года.
Сколько стоит промышленная морозильная камера под ключ
Стоимость промышленной морозильной камеры под ключ складывается из пяти составляющих: фундамент, каркас, сэндвич-панели (стены + кровля + пол), холодильное оборудование, монтаж. Ниже — ориентиры по каждой статье.
| Статья | Ориентир (ЮФО/СКФО) | Примечание |
|---|---|---|
| Фундамент (монолитная плита или лента) | от 2 500 ₽/м² площади | Зависит от грунта и нагрузок |
| Каркас (металлокаркас) | от 3 000 ₽/м² площади | Тип от нагрузок и пролёта |
| Стеновые ПИР-панели | от 1 950 ₽/м² панели | Толщина под теплорасчёт, для −18 °C — 150–200 мм |
| Кровельные ПИР-панели | от 2 200 ₽/м² панели | Кровля теряет больше тепла — нужна увеличенная толщина |
| Пол (утеплённая плита + обогрев грунта) | от 1 800 ₽/м² | Для режима −18/−24 °C обогрев обязателен |
| Холодильное оборудование | от 800 000 ₽ на секцию 200 м² | Подбирается под режим и объём теплопритоков |
| Монтаж «под ключ» | 15–20% от стоимости материалов | Включает шеф-монтаж инженера |
Расчёт с точностью 95% по вашим габаритам и режиму занимает 15 минут. Если вы планируете строительство на следующий сезон и хотите зафиксировать цену материалов уже сейчас — работает депозит: ЦБ+6% годовых, проценты начисляются ежедневно, цена панелей фиксируется на дату внесения. Металл и ПИР дорожают — риск роста цены остаётся на заводе, а не у вас. Рассчитать выгоду депозита →
Для юрлиц доступна рассрочка: 1–6 месяцев, аванс от 50%, ставка от 2,5%/мес. Не вынимать всю сумму из оборота разом — стройка не тормозит основной бизнес. Рассчитать платёж по рассрочке →
Строительство «под ключ»: этапы и сроки
Промышленная морозильная камера площадью 200–600 м² строится за 3,5–4 месяца от проекта до пуска холодильного оборудования. Полный цикл ТТ ГРУПП включает:
- Теплорасчёт и проект. По вашим габаритам, режиму и региону считаем толщину панелей, схему обогрева грунта, нагрузку на оборудование. Смета с точностью 95% — за 15 минут. Проект BIM — бесплатно.
- Фундамент. Монолитная плита или ленточный фундамент по геологии участка. Сроки — 15–25 рабочих дней в зависимости от объёма земляных работ.
- Поставка каркаса и панелей. Свой завод в Краснодаре и заводы-партнёры в Воронеже и Невинномысске — радиус 700 км, в том числе от Ростова-на-Дону. Логистика с ближайшей площадки — без наценки за дальнюю доставку.
- Монтаж каркаса. Сборно-разборный металлокаркас на болтовом соединении — каркас собирается на площадке без сварки, за 7–15 дней в зависимости от площади.
- Монтаж сэндвич-панелей. Стены, кровля, утеплённый пол. Раскладка панелей под конкретный каркас делается заранее — стыки попадают на прогоны, теплопотери в швах минимальны.
- Монтаж холодильного оборудования. Подбор и монтаж холодильных агрегатов, воздухоохладителей, автоматики под расчётный режим.
- Пуск и наладка. Выход на рабочий режим, проверка теплового контура, передача объекта.
Через 3,5–4 месяца камера выходит на рабочий режим. Товар хранится при нужной температуре, плата за аренду чужого холодильного склада больше не уходит ежемесячно — эти деньги остаются в бизнесе.
Аренда холодильного склада или своя камера — что выгоднее
Аренда промышленного холодильного склада в ЮФО стоит от 600 ₽/м²/мес для режима 0/+5 °C и от 900–1 200 ₽/м²/мес для морозильника −18 °C. При объёме 300 м² это 270 000–360 000 ₽ в месяц, или 3,2–4,3 млн ₽ в год. Через 5 лет вы заплатили 16–22 млн ₽ и не приобрели ничего.
| Параметр | Аренда 300 м², −18 °C | Собственная камера 300 м², −18 °C |
|---|---|---|
| Вложения | Депозит 1–2 мес (600–720 тыс. ₽) | Строительство под ключ ~18–22 млн ₽ |
| Ежемесячный платёж | 270 000–360 000 ₽ | 0 (или рассрочка на период стройки) |
| За 5 лет | 16,2–21,6 млн ₽ — ничего своего | Актив стоимостью 18–22 млн ₽ |
| Окупаемость | Не окупается | 5–6 лет за счёт экономии на аренде |
| Гибкость | Зависите от арендодателя, ставка растёт | Здание на болтах разбирается и переезжает |
Через 5–6 лет своя камера окупается только за счёт экономии на аренде. Дальше каждый месяц — чистая экономия. При этом актив остаётся на балансе, его можно продать или сдать в аренду самому.
Почему покупка БУ-морозильной камеры — это лотерея
Объявления о продаже бывших в употреблении промышленных холодильных камер встречаются часто, и разница в цене с новым строительством кажется убедительной. Но у БУ-камеры есть скрытые риски, которые почти никогда не видны при беглом осмотре.
- Неизвестный износ сэндвич-панелей. ПИР и ППС со временем теряют теплоизоляционные свойства — особенно при нарушении паробарьера. Снаружи панель выглядит нормально, а теплопотери уже выросли на 25–40%.
- Нарушенные стыки и швы. При демонтаже стыки панелей обязательно вскрываются. Заново их герметизировать на том же уровне крайне сложно — холодный воздух уходит через каждый шов.
- Неизвестен режим эксплуатации. Если камера работала при форсированном охлаждении или с перегревом оборудования, структура утеплителя могла деформироваться изнутри.
- Нет гарантии на холодопотери. При новом строительстве мы считаем теплопотери расчётом и отвечаем за них. При покупке БУ-камеры продавец за это не отвечает — все риски ваши.
- Пол и обогрев грунта. При демонтаже система обогрева грунта практически всегда повреждается. Восстановление — дорогостоящая операция, которую нередко пропускают, а потом получают вспучивание через 2–3 года.
Покупка БУ-камеры может быть оправдана только при полной технической экспертизе панелей (включая инфракрасную съёмку тепловых потерь), документации по первоначальному теплорасчёту и договоре с ответственностью продавца за соответствие заявленному режиму. На практике такие условия почти никогда не выполняются.
Ошибки при строительстве морозильной камеры
-
1
Толщина панелей без теплорасчёта
Чем грозит: недостаточная теплоизоляция при −18/−24 °C — постоянный форсаж компрессоров, перерасход электроэнергии на 20–40%, досрочный выход оборудования из строя и невозможность выйти на рабочий режим. Переделка контура обходится в 30–50% стоимости первичного строительства.
Как правильно: толщина панели считается теплорасчётом под конкретный режим, регион и площадь объекта. ТТ ГРУПП делает теплорасчёт бесплатно — вы получаете точную толщину, а не «среднюю по рынку». -
2
Отказ от обогрева грунта при режиме −18 °C
Чем грозит: грунт под плитой промерзает, вспучивается и деформирует плиту. Первые трещины — через 1–3 года. К этому моменту стеллажи перекошены, холодный контур нарушен в стыках стены и пола, ремонт требует полной разгрузки камеры и вскрытия пола.
Как правильно: для режима −18 °C и ниже обогрев грунта закладывается в проект обязательно. Электрокабельная система с термодатчиком потребляет минимум электроэнергии в поддерживающем режиме — это в разы дешевле, чем ремонт плиты через три года. -
3
ППС там, где нормы требуют НГ
Чем грозит: ППС класса Г3–Г4 горит. На объектах с требованием негорючих материалов (пищевые производства с пожарными требованиями, эвакуационные зоны) применение ППС — нарушение СП и ТР о пожарной безопасности. Пожарная проверка — предписание, штраф, остановка работы.
Как правильно: перед выбором панелей определить пожарные требования к объекту. Там, где нужен НГ — минвата. Там, где пожарные ограничения допускают горючие материалы — ППС законен и выгоден. Ставим честно оба варианта. -
4
Стыки панелей не попадают на прогоны
Чем грозит: стык без опоры на прогон — это незакреплённый шов. Со временем шов расходится, паробарьер нарушается, тёплый воздух проникает в утеплитель, образуется конденсат и лёд внутри панели. Теплопотери в швах могут давать 15–25% общих потерь контура.
Как правильно: раскладку панелей делают под конкретный шаг прогонов каркаса ещё на этапе проекта. ТТ ГРУПП делает раскладку бесплатно — стыки попадают на прогон, швы герметичны. -
5
Холодильное оборудование без пересчёта теплопритоков
Чем грозит: оборудование, подобранное «по площади» без учёта теплопритоков через стены, кровлю, пол, ворота и продукт, работает в постоянном перегрузе. Компрессор не справляется — камера не держит температуру, товар портится. При недостаточной мощности ни перенастройка, ни ТО ситуацию не исправят.
Как правильно: мощность холодильного оборудования считается по расчёту теплопритоков — с учётом толщины панелей, режима, региона, частоты открытия ворот и объёма загружаемого продукта. Расчёт делается на этапе проекта, ещё до выбора агрегатов.
Морозильная камера из сэндвич-панелей: строить или покупать модульную
На рынке есть два подхода к строительству промышленной морозильной камеры: монтаж стационарного здания из сэндвич-панелей на металлокаркасе и сборка из готовых модульных секций (так называемые «сборные» камеры из стандартных панелей с замком).
| Параметр | Стационарная камера (каркас + СП) | Модульная камера |
|---|---|---|
| Площадь | От 100 до 1 500 м² | До 100–150 м² |
| Температурный режим | Любой, рассчитывается под объект | Ограничен стандартными секциями |
| Толщина панелей | Под теплорасчёт — оптимальная | Стандарт, может не совпасть с режимом |
| Разборность | Сборно-разборный каркас — можно перевезти | Перевозится, но хуже переносит демонтаж |
| Долговечность | 25–30 лет | 10–15 лет активной эксплуатации |
| Стоимость | Выше при малых объёмах | Ниже при площади до 50 м² |
Вывод прямой: если вам нужно менее 50 м² на стандартный режим — модульная секция проще и быстрее. При 100 м² и более, особенно при нестандартном режиме −18/−24 °C с обогревом грунта — стационарная камера надёжнее и выгоднее на длинном горизонте.
