Это четвёртая серия сериала КЭС про ключевые этапы строительства здания из металлокаркаса: здесь — монтаж каркаса, от подготовки площадки до подписанной приёмки.
Металлоконструкции безфермерного здания собирают до 14 календарных дней, и калькулятор безфермерного здания закладывает на сборку бригаду из 2–4 человек. Этот график рушится в первый же день, если на площадку не заедет техника. Деньги в монтаже уходят не на болты, а на простой: машина приехала и не проехала, бригада ждёт, каркас стоит. Поэтому работа собственника на этом этапе — три вещи до начала сборки: подготовить площадку и подъезд, письменно решить, кто даёт технику, и заранее знать, по какому списку вы будете принимать готовый каркас.
Ниже по шагам. Как делается монтаж металлоконструкций технологически (этапы, шеф-контроль), уже разобрано в статье «Монтаж металлоконструкций», а весь цикл от проекта до ключа — в «Возведении здания из металлокаркаса». Здесь — то, чего там нет: площадка, подъезды, техника, график и приёмка каркаса как отдельный этап.

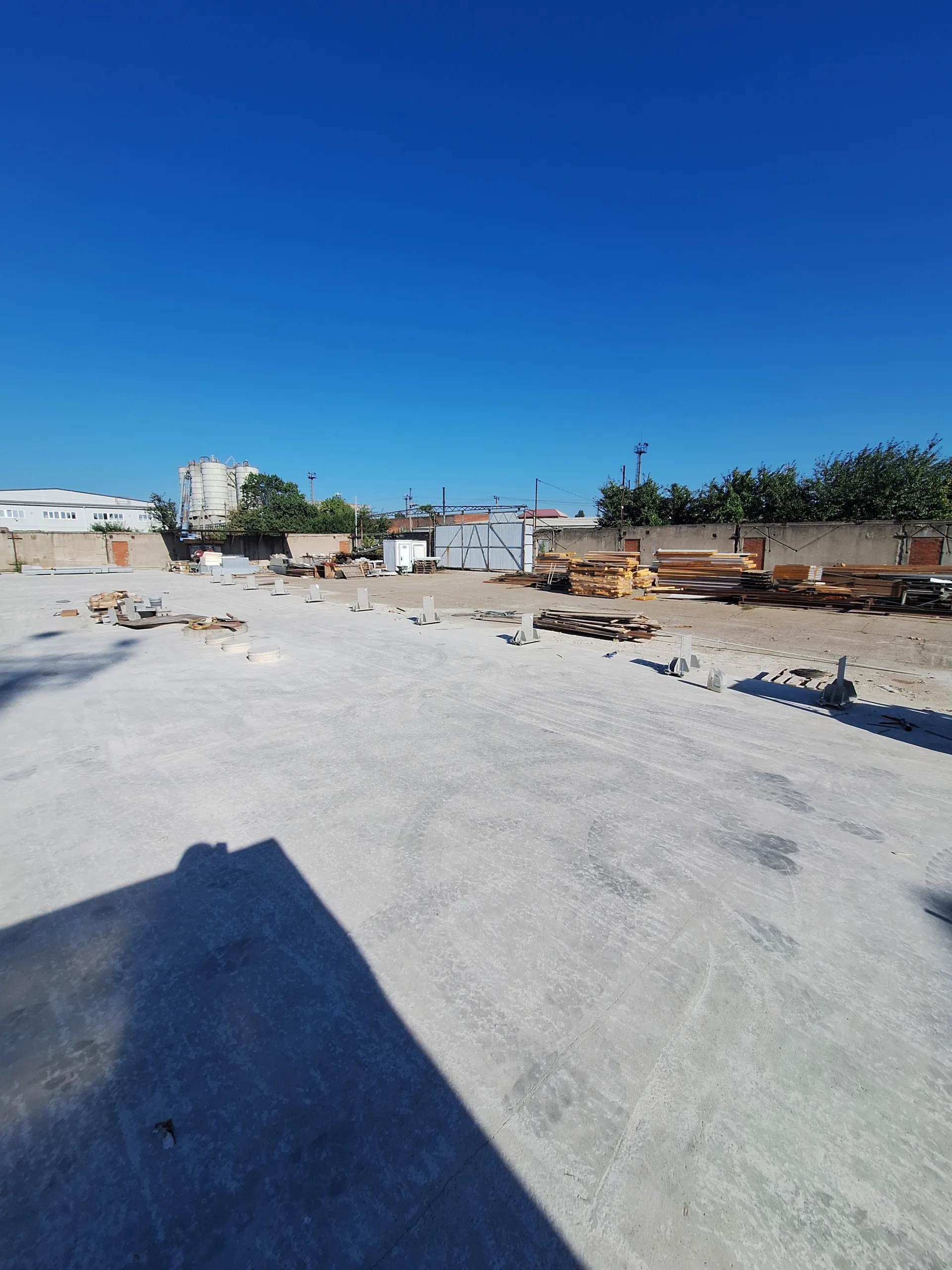

Что должно быть готово на площадке до приезда каркаса?
До приезда каркаса на площадке должны быть готовы четыре вещи: принятый фундамент, свободный подъезд для длинномерной машины, ровная площадка под разгрузку и место, где стоит кран или подъёмник. Если одной из них нет, бригада либо не начнёт, либо начнёт и остановится на второй день.
1. Фундамент принят и подходит под каркас. У безфермерного здания база колонны едет с каркасом и ставится на химические анкеры прямо в плиту заказчика. Бетон под базой должен быть не тоньше глубины заделки анкера плюс защитный слой, а расстояния между базами и их положение должны совпасть с проектом. Как устроен этот этап, показано в серии 2 про фундамент. Здесь важно одно: монтажник не должен узнавать о кривой плите в день приезда. Исполнительная съёмка фундамента — документ, который вы передаёте ему до заказа техники, а не после.
2. Подъезд. Каркас везут длинномерными машинами. То, что проходит легковая и даже обычная «Газель», может не пройти им: узкий проезд, низкие провода, ворота соседа, мягкий грунт после дождя. Подъезд проверяется не по карте, а по факту, и проверять его надо до заказа техники (подробнее — в следующем разделе).
3. Площадка разгрузки и складирования. Каркас приходит комплектом: колонны, рамы, прогоны, связи, метизы в ящиках. Элементы нужно разложить так, чтобы к ним можно было подойти, и чтобы в порядке сборки они лежали у пятна застройки, а не в другом конце участка. Нужна ровная, не размокающая площадка рядом с зданием.
4. Место под технику. Кран или подъёмник должен встать так, чтобы достать до любой точки здания, и при этом не стоять на свежей засыпке, на коммуникациях или вблизи линий электропередач. Место определяют на осмотре площадки вместе с тем, кто будет поднимать.
Отдельно — электричество: бригаде нужна точка питания для инструмента. Кто её даёт — тоже записывается в договор, а не решается на месте.
Как не потерять три дня на узком проезде: пример из практики Тимура
Видео площадки, отправленное до заказа техники, снимает самую частую причину простоя — проезд, по которому не проходит кран. Пример из практики Тимура Шевченко, основателя ТТ ГРУПП: на объект вёл узкий проезд, заказчик об этом не предупредил, кран не смог подъехать, и монтаж сдвинулся на три дня. Вывод Тимура: «Одно видео заранее — минус 3 дня простоев». Это один случай, а не норма, но механика у таких задержек одна и та же.
Почему так происходит. Для собственника «подъезд есть» — это значит, что к участку можно дойти и подъехать на легковой. Для монтажника «подъезд есть» — это значит, что туда пройдёт длинномерная машина и встанет кран, причём с разворотом. Это разные проверки, и первую путают со второй постоянно.
Что делать, чтобы пример не повторился у вас:
- Снимите участок на видео. Один непрерывный ролик: вход на участок, въезд, ширина проезда, ворота, повороты, провода над головой, место под кран, место складирования, грунт у проезда. Такой ролик закрывает вопрос «а вы не говорили».
- Пришлите видео до того, как заказана техника. Тот, кто организует монтаж, смотрит ролик и называет, какая машина пройдёт. Если нет, лучше узнать сейчас, когда заказ ещё можно поменять.
- Назовите узкие места сами. Проезд через двор, шлагбаум, мост с ограничением, дорога, которую раз в год заливает. Всё, что вы знаете про участок и считаете мелочью.
- Если проезд не проходит — решаем до сборки. Расширить проезд, договориться с соседом, заказать другую машину или разгружаться на подъезде и подавать элементы короче. Это решается деньгами и днями, и дешевле всего — до начала работ.

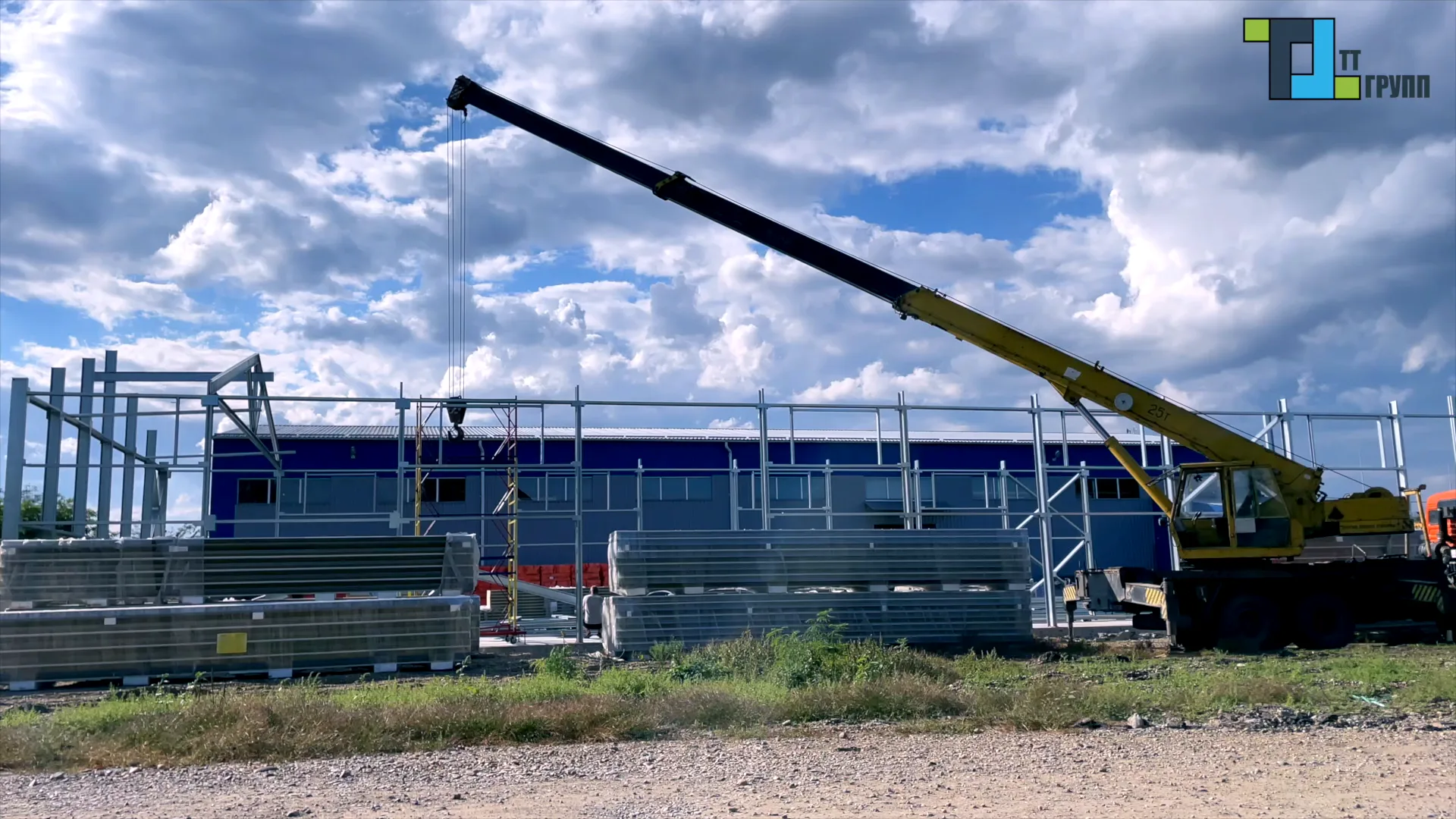

Кто даёт технику для монтажа каркаса: кран, манипулятор, автовышка?
Технику для монтажа каркаса определяет договор: она может входить в цену работ, оплачиваться отдельной строкой или предоставляться заказчиком, и в любом случае это должно быть записано словами. Для ориентира: калькулятор безфермерного здания на здание 250 м² закладывает 15–25 машино-часов техники, это около трёх вызовов манипулятора. Эти часы кто-то оплачивает, и от того, кто именно, зависит ваш бюджет.
Какая техника нужна:
| Техника | Для чего | Что учесть |
|---|---|---|
| Манипулятор | Разгрузка комплекта; на безфермерном здании — постановка колонн и подъём балок | Нужен подъезд и ровная площадка; калькулятор безфермерного здания на 250 м² закладывает около трёх вызовов |
| Автокран | Подъём колонн, рам, прогонов | Нужен вынос стрелы до самой дальней точки и устойчивое основание под опоры |
| Автовышка или люлька | Работа на высоте: затяжка болтов, монтаж связей, подкраска | Выбирается по высоте здания и месту подъезда |
Конкретный тип и грузоподъёмность зависят от здания: вес самого тяжёлого элемента, высота, вылет стрелы. Их называет тот, кто организует монтаж, по проекту. Заказчик сам редко знает, какая машина нужна, поэтому «закажу кран сам» без консультации — частый путь к простою. Кран малой грузоподъёмности не поднимет, а кран с запасом стоит дороже и не везде проедет.
Три варианта договорённости, и чем каждый отличается:
| Вариант | Кто отвечает за простой | Где подвох |
|---|---|---|
| Техника входит в цену монтажа | Организатор монтажа | Проверьте, сколько машино-часов заложено и что будет при превышении |
| Техника отдельной строкой | Зависит от договора | «Монтаж дешевле» часто означает, что техника вынесена вниз сметы |
| Технику даёт заказчик | Заказчик | Простой машины и ожидание замены записываются на вас |
Главное правило: в договоре или спецификации должно быть написано, кто предоставляет технику, какую, сколько часов заложено и что происходит, если часов не хватило. Прикинуть технику заранее можно в калькуляторе каркаса: он считает монтаж и технику вместе с металлом.
Монтаж мы организуем: собственных монтажных бригад у ТТ ГРУПП нет, работу ведёт подрядная сеть, а за соблюдением проекта следит инженер. Поэтому вопрос «чья техника и кто отвечает за простой» вы задаёте нам до подписания, и ответ должен быть в бумаге.
Сколько занимает монтаж каркаса и из чего складывается срок?
Сборка металлоконструкций безфермерного здания занимает до 14 календарных дней. Срок «от заказа до принятого каркаса» длиннее: изготовление каркаса безфермерного здания занимает 5–10 рабочих дней, и ещё нужно время на доставку, подготовку площадки и приёмку.
Что входит в срок:
| Этап | Срок | От кого зависит |
|---|---|---|
| Изготовление каркаса безфермерного здания | 5–10 рабочих дней | Завод, очередь, комплектность заказа |
| Подготовка площадки и фундамент | Зависит от объекта | Заказчик и подрядчик по бетонным работам |
| Доставка | Зависит от расстояния | Радиус поставок — до 700 км |
| Сборка металлоконструкций безфермерного здания | До 14 календарных дней | Бригада (калькулятор безфермерного здания закладывает 2–4 человека), техника, погода |
| Приёмка каркаса | До навески панелей | Заказчик, инженер, при необходимости технадзор |
Для масштаба — наш собственный цех 25 × 10 м: от пустой площадки до каркаса под кровлей он прошёл с 27 июля по 8 сентября 2026 года, базы колонн на химических анкерах встали 21 августа. Это один объект, а не норма: у вас срок зависит от грунта, погоды и подъезда.
От чего срок растёт:
- Площадка не готова к дню монтажа. Бригада ждёт фундамент, подъезд или технику.
- Нет комплектности. Не хватило болтов или элементов, и работа встала до подвоза.
- Монтаж без схемы. Бригада собирает «на глаз» и переделывает.
- Погода. Сильный ветер и дождь останавливают подъём.
Отдельно о календаре. Срок монтажа считают не «до 14 дней и всё», а от конкретной даты выхода бригады и приезда техники. Поэтому в договоре стоит не только длительность, но и условие: что считается началом (фундамент принят, подъезд свободен, техника на площадке) и что будет, если заказчик не успел вовремя. Для каркаса, отличного от безфермерного, срок называют после осмотра площадки и ТЗ.

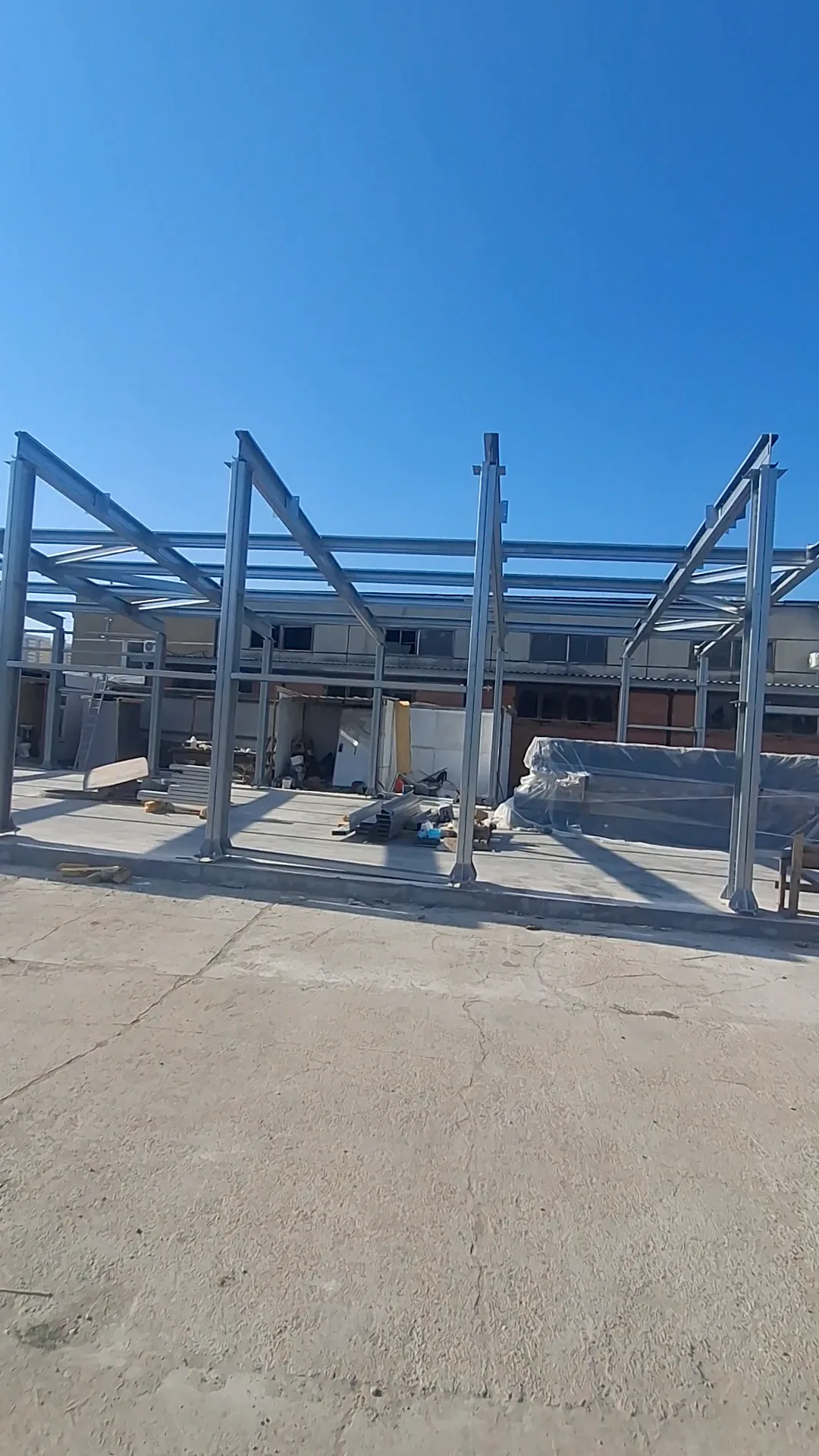

Как принять смонтированный каркас до навески панелей?
Каркас принимают до монтажа панелей, потому что после навески проверить вертикали и узлы без демонтажа уже нельзя. Приёмка состоит из шести проверок: геометрия, затяжка болтов, комплектность, связи, защитное покрытие и документы.
Чего приёмка не делает: она не заменяет проект. Допуски по отклонениям задаёт проект и КМД, и мы не называем «универсальные» цифры допусков: они определяются конструкцией. Задача собственника — убедиться, что проверка проведена и записана.
| Что проверяем | Как | Что должно быть на выходе |
|---|---|---|
| Вертикальность колонн | Геодезический инструмент, замер по каждой колонне | Отклонения в пределах допуска проекта, записаны в исполнительной схеме |
| Затяжка болтов | Динамометрический ключ, выборочно по узлам | Момент затяжки по КМД, отметка в акте |
| Комплектность | Сверка с КМД и спецификацией: болты, шайбы, гайки, все элементы | Ни одного пустого отверстия, лишних деталей на площадке нет |
| Связи | Осмотр и проверка по схеме: стоят все связевые блоки | Все блоки по схеме на месте; у безфермерного здания — один связевой блок на каждые начатые 35 м длины |
| Покрытие | Осмотр после монтажа | Повреждённые места подкрашены |
| Документы | Исполнительная схема, акт скрытых работ | Подписанные листы, а не устное «всё нормально» |
Вертикальность колонн. Колонны выверяют геодезическим прибором. Колонна, стоящая с перекосом, нагружает узлы неравномерно, а ошибка наверху получается больше, чем внизу. Допуск указан в проекте.
Затяжка болтов. Соединения каркаса безфермерного здания — болты М16 на оцинкованной стали. Недотянутый болт работает «вполсилы», перетянутый может повредить покрытие или резьбу. Проверяют динамометрическим ключом, выборочно по типовым узлам, а в договоре фиксируют, кто и как отвечает за результат.
Комплектность. Каркас приезжает комплектом, и его можно сверить со спецификацией: сколько болтов, сколько элементов. Недостача — один из главных поводов остановки монтажа. Сверяйте при разгрузке, а не после, когда непонятно, не уехал ли болт в бригаду.
Связи. Связевые блоки держат каркас от перекоса под ветром и снегом. Для безфермерного здания один связевой блок ставится на каждые начатые 35 м длины. Если они есть на чертеже, но не стоят на здании, вы получите каркас, который «вроде стоит», пока не придёт нагрузка.
Покрытие. Оцинкованный каркас при монтаже царапается: места болтов, стропы, подгонка. Повреждения подкрашивают, пока здание открыто, а не после, когда подлезть к узлу уже нельзя. Подкраска должна быть записана в монтажных работах.
Документы. Исполнительная схема и акт скрытых работ — это бумага, которая защищает вас, если через год придут вопросы к несущей способности. Как их собрать и принять не только по каркасу, но и по остальным этапам, разбираем в статье «Как проверить, правильно ли построили».
Где обманывают при монтаже каркаса и что за этим стоит?
При монтаже каркаса обманывают не в цене за тонну, а в том, что в эту цену не вошло: техника, проезд, комплект болтов, схема и приёмка. Ни одна из этих пяти схем не требует прямой лжи, достаточно умолчать.
«Монтаж дешевле, чем у вас»: техника вынесена из сметы. Цена монтажа в КП ниже за счёт того, что техника не включена или посчитана «по факту». Когда бригада выходит на площадку, выясняется, что кран нужен, его час стоит денег, и счёт растёт. Как защититься: просите две цифры раздельно, монтаж и техника, с количеством часов, и сравнивайте суммарно, а не по первой строке.
Простой машин ставят в счёт вам. Если подъезд не проверили, а договор не говорит, кто платит за простой, оплатить придётся вам. Как защититься: до заказа техники отправьте видео площадки, а в договоре запишите, что считается простоем по вине заказчика и что по вине исполнителя.
Неполный комплект болтов. Каркас приехал, начали собирать, и оказалось, что метизов не хватает. Бригада ждёт доставку, а вы платите за простой. Как защититься: принимайте комплект по спецификации при разгрузке, до подписания накладной.
Монтаж без схемы. Бригада собирает по памяти или по чертежу, которого у вас нет. В итоге узлы поставлены не там, где в КМД, и это вылезает на приёмке или хуже, через год. Как защититься: потребуйте, чтобы монтаж шёл по КМД и монтажной схеме, и попросите их копию у себя в папке.
Приёмки нет вовсе. Каркас «приняли» устно, панели навесили, а исполнительной схемы и акта скрытых работ нет. Как защититься: приёмка каркаса отдельным пунктом договора, документы входят в оплату этапа.
Если вы смотрите чужое предложение на монтаж, сравнивайте его по этим пяти пунктам. Как читать само КП на каркас, мы разобрали в серии 1.3.
КЭС: что сделать на этом этапе
Чтобы монтаж каркаса не превратился в цепочку доплат, сделайте шесть шагов в таком порядке.
- До заказа техники снимите площадку на видео и отправьте тому, кто организует монтаж. Уточните, какая машина пройдёт и где встанет кран.
- Запишите в договоре, кто даёт технику: тип, количество часов, цену, ответственность за простой.
- Сверьте фундамент с каркасом: положение баз, анкеры, исполнительная съёмка плиты. Передайте её до начала монтажа.
- Запросите КМД и монтажную схему и убедитесь, что бригада работает по ним, а не по памяти.
- Примите комплект при разгрузке по спецификации: пересчёт метизов, осмотр покрытия.
- Назначьте приёмку каркаса до панелей и заранее договоритесь о документах: исполнительная схема, акт скрытых работ.
Если монтаж ведёт подрядная организация, а каркас поставляем мы, мы подключаем инженера для контроля сборки. Если каркас у другого поставщика, а нужна только проверка, её тоже можно организовать. Если монтаж организуем мы, договор и график монтажа согласуем до поставки каркаса, а не в день приезда бригады.
Сколько стоит монтаж каркаса и как не купить «дешевле»?
Стоимость монтажа каркаса зависит от массы металла, высоты, подъезда и техники, поэтому честная цена называется после осмотра площадки и расчёта. Мы намеренно не пишем в статье «стоимость за тонну»: в прайсе она разная для безфермерного каркаса и для тяжёлого, а средняя цифра ввела бы в заблуждение.
Прикинуть бюджет можно самому: калькулятор считает монтаж и технику вместе с металлом каркаса.
Калькулятор каркаса: посчитайте вес и цену ЧМК или ЛСТК под ваше здание
Что смотреть при сравнении предложений на монтаж:
- Вошла ли техника, и сколько часов в неё заложено.
- Кто платит за простой и по чьей вине он считается.
- Есть ли в цене подкраска повреждений и вывоз упаковки.
- Включена ли приёмка и пакет документов.
- Срок: от какой даты считается и что его сдвигает.
Для безфермерного здания есть отдельный калькулятор безфермерного здания: он показывает каркас, метизы, узлы и монтаж на одном экране. Если каркас у вас рамный и нетиповой, подбор сечений и тоннаж считает калькулятор спецификации металлокаркаса.
Чек-лист этапа
Распечатайте и пройдите по списку до заказа монтажа и после сборки каркаса.
☐ Снял участок на видео: вход, проезд, ворота, провода, место под кран и складирование. ☐ Отправил видео тому, кто организует монтаж, до заказа техники и получил ответ, какая машина пройдёт. ☐ В договоре записано, кто даёт технику, какую, сколько часов заложено и кто отвечает за простой. ☐ Фундамент принят, исполнительная съёмка плиты передана до начала монтажа. ☐ Получены КМД и монтажная схема, бригада работает по ним. ☐ Комплект принят при разгрузке по спецификации: болты, шайбы, гайки, элементы пересчитаны. ☐ Срок монтажа записан с условием, от какой даты он идёт и что его сдвигает. ☐ До навески панелей проведена приёмка каркаса: вертикальность колонн, затяжка болтов, связи, комплектность. ☐ Повреждения покрытия подкрашены до навески панелей. ☐ Подписаны исполнительная схема и акт скрытых работ. ☐ Приёмка каркаса и документы вынесены отдельным пунктом договора и оплаты этапа.
Что вы получаете, когда этап пройден по списку
Вы получаете здание, у которого каркас собран в срок, принят по документам и не потянет за собой переделок под панелями. Вы заранее знаете, кто платит за технику, не оплачиваете простои из-за чужого узкого проезда и видите, что именно подписываете. Следующий шаг по цепочке — сэндвич-панели, потом доборные элементы и монтаж панелей.
Хотите, чтобы монтаж каркаса посмотрел инженер? Пришлите видео площадки и габариты здания — подскажем, какая техника нужна, и посчитаем монтаж и сроки. Телефон: +7 (928) 437-94-44. Монтаж организуем и сопровождаем инженером.
