Монтаж металлоконструкций — это сборка несущего каркаса на объекте: колонны встают на закладные фундамента, к ним крепятся фермы и ригели, затем прогоны и связи. Для зданий 200–1499 м² в ЮФО и СКФО стоимость монтажа металлокаркаса составляет 720 000–1 100 000 ₽ и выше в зависимости от габаритов и сложности. Срок монтажа каркаса — 7–21 рабочий день. Ниже разбираем: что входит в монтаж, чем болтовой каркас лучше сварного, когда выгоден шеф-монтаж и какие ошибки стоят больше всего денег.
Что такое монтаж металлоконструкций — и чем он отличается от монтажа сэндвич-панелей

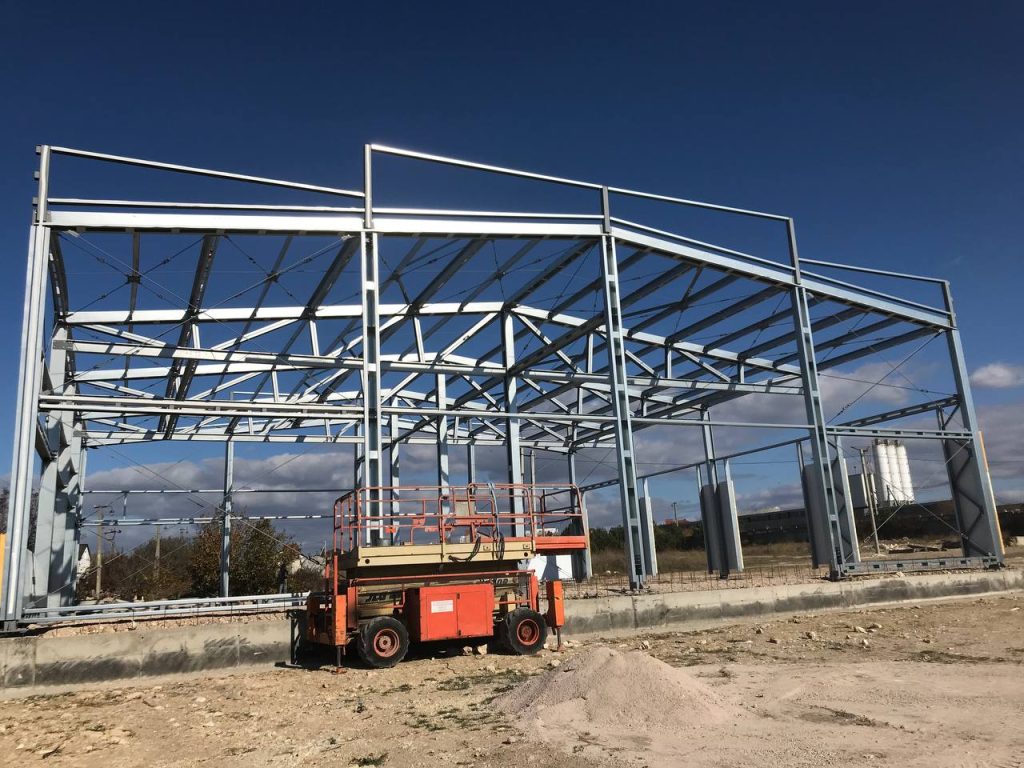

Монтаж металлоконструкций — это сборка стального несущего каркаса на подготовленном фундаменте. Это первый и самый критичный этап строительства: каркас определяет геометрию всего здания, точность стыков, нагрузочную способность и то, ляжет ли потом обшивка без щелей и перекосов. Монтаж сэндвич-панелей — отдельный, следующий этап: на уже стоящий каркас навешиваются панели, которые образуют стены и кровлю.
Путаница возникает из-за того, что оба этапа часто выполняет одна бригада и один подрядчик. Но цена, технология и риски у них разные. Монтаж каркаса — точная слесарная работа по проекту КМД, где каждый болт и каждый шов на месте. Монтаж панелей — ритмичная укладка с контролем раскладки и герметизации стыков.
ТТ ГРУПП ведёт оба этапа в одном договоре: каркас разработан под конкретную раскладку панелей, шаг прогонов согласован с шириной панели — стыки попадают точно на несущие элементы. Когда каркас и панели заказывают у разных подрядчиков, это согласование часто теряется, и стыки «висят в воздухе».
Из каких этапов состоит монтаж металлического каркаса
Монтаж стального каркаса здания 200–1499 м² проходит в пять последовательных этапов. Пропуск или спешка на каждом — это переделки на следующем.
- Разбивка осей и проверка фундамента. Геодезическая разбивка осей по проекту, проверка отметок закладных деталей фундамента. Отклонение более 5 мм по горизонтали — колонны встанут криво, ворота не сойдутся.
- Монтаж колонн. Колонны устанавливают на опорные плиты и крепят к закладным анкерными болтами. Вертикаль выверяют нивелиром. До затяжки болтов — временные расчалки: колонна в одиночку не устойчива.
- Монтаж ферм и ригелей. Краном подают фермы или ригели перекрытия, соединяют с колоннами болтовыми узлами по КМД. На крупных пролётах (18–24 м) ферму собирают на земле, поднимают целиком — это ускоряет монтаж и улучшает качество сборки.
- Монтаж прогонов и связей. Прогоны — горизонтальные элементы под крепление обшивки. Связи и распорки — жёсткость каркаса против ветровой нагрузки. Именно связи чаще всего «срезают» кустарные бригады ради экономии времени — и именно в ветер такой каркас раскачивается.
- Затяжка болтов, контроль и окраска. Все болтовые соединения затягивают динамометрическим ключом до проектного момента. Зоны с нарушенным покрытием грунтуют и красят. Инженер ТТ ГРУПП (шеф-монтаж) подписывает акт скрытых работ.
После сдачи каркаса бригада переходит к монтажу панелей — каркас и панели уже согласованы по раскладке, переходный зазор не возникает.
Такелаж и подъёмная техника: что нужно знать до начала монтажа
Монтаж металлокаркаса невозможен без грамотно организованного такелажа. Кран и стропальщики — не просто «подъём и опускание»: от выбора грузоподъёмного оборудования зависит и безопасность, и скорость, и итоговая стоимость работ.
Для зданий шириной до 18 м и высотой до 8 м достаточно автокрана грузоподъёмностью 25–35 т с вылетом стрелы 20–24 м. При пролёте 24 м и выше фермы весят 4–8 т каждая, плюс динамические нагрузки при подъёме — нужен кран от 50 т. Выбор крана с занижением грузоподъёмности — прямой путь к аварийной ситуации или простою объекта в ожидании замены техники.
Три момента такелажа, на которых срезаются дешёвые бригады:
- Строповка ферм. Длинную ферму (18–24 м) поднимают с двух точек — неверное расположение строп приводит к деформации пояса фермы ещё до монтажа. На земле это не видно, а в нагруженном каркасе — прогиб и потеря несущей способности.
- Сборка на земле перед подъёмом. На пролётах 18 м и выше ферму собирают целиком на земле и поднимают краном — это быстрее и точнее, чем собирать на высоте. Для этого нужна ровная площадка рядом с пятном застройки: её готовят заранее.
- Ветер и температурные ограничения. По нормам монтаж прекращают при ветре выше 15 м/с и при температуре ниже −25°C. Учёт этих ограничений при планировании сроков — обязанность инженера, не клиента. ТТ ГРУПП закладывает погодный буфер в договорной срок.
Геодезический контроль и приёмка каркаса — что подписывается до навески панелей
Готовый каркас принимается до начала монтажа панелей. Это не формальность: после того как панели навешены, проверить точность вертикалей и горизонталей невозможно без трудоёмкого демонтажа.
Что проверяется при приёмке каркаса:
- Вертикаль колонн. Допуск — не более 1/500 высоты колонны, но не более 15 мм. При высоте колонны 8 м допуск составляет 16 мм — на практике стремятся к 5–8 мм, иначе узлы ферм нагружаются неравномерно.
- Горизонталь верхних поясов ферм. Перепад по верхнему поясу в поперечном направлении — не более 10 мм на 6 м пролёта. Превышение — скат кровельных панелей неравномерный, вода не уходит в ендову.
- Затяжка болтов. Инженер шеф-монтажа выборочно проверяет моменты затяжки динамометрическим ключом — минимум 10% от общего количества болтовых соединений в каждом типовом узле.
- Исполнительная схема. По итогам геодезической съёмки составляется исполнительная схема — документ с реальными отметками всех конструктивных элементов. Без него объект не принимается надзорными органами.
Акт скрытых работ, подписанный по результатам приёмки каркаса, — это юридический документ. Он фиксирует, что геометрия соответствует проекту, болты затянуты, антикоррозионная защита восстановлена на всех сварных и повреждённых зонах. Если впоследствии возникнут вопросы к несущей способности здания, этот акт — ваша защита.
Болтовой монтаж или сварной — что выбрать и почему болты выигрывают
Болтовой монтаж металлоконструкций — сборка каркаса на высокопрочных болтах без сварки на объекте. Для зданий 200–1499 м² это стандарт ТТ ГРУПП. Сварные соединения применяются только там, где проект прямо предусматривает сварной шов — например, в узлах, передающих динамические нагрузки от мостового крана.
| Параметр | Болтовой монтаж | Сварной монтаж |
|---|---|---|
| Требования к исполнителю | Монтажник с навыками сборки по КМД | Аттестованный сварщик (НАКС) + контроль швов |
| Контроль качества | Визуальный + динамометрический ключ (проверяемо) | УЗК или рентген швов (дорогостоящий контроль) |
| Скорость на объекте | Быстрее: элементы крутятся, не ждут охлаждения | Медленнее: сварка + остывание + грунтовка шва |
| Демонтаж и переезд | Каркас разбирается и собирается на новом месте | Разрезать и заново варить — потеря металла и денег |
| Пожар на объекте | Нет риска возгорания от искры при монтаже | Искры → требуется пожарный пост |
| Стоимость монтажа | Ниже: нет расходов на сварщика НАКС и контроль швов | Выше: аттестованные специалисты + оборудование |
Главный аргумент болтового монтажа для бизнеса на арендованной земле: каркас можно разобрать и перевезти. Вложенные в здание деньги не теряются при смене участка — каркас переезжает вместе с бизнесом. Сварной каркас такой гибкости не даёт.
Шеф-монтаж: когда нужен инженерный надзор и что он даёт
Шеф-монтаж — это инженерный надзор за сборкой каркаса: специалист ТТ ГРУПП присутствует на объекте, контролирует исполнение проекта КМД, выверку вертикалей, затяжку болтов и подписывает акты скрытых работ. Шеф-монтаж включён в стоимость договора без доплаты — это наше условие при поставке каркаса.
Шеф-монтаж особенно нужен в трёх случаях:
- Монтаж ведёт своя бригада клиента. У строительных рабочих есть опыт, но не всегда — опыт работы именно с этим типом каркаса. Инженер переводит КМД на язык конкретных операций и контролирует критические узлы.
- Пролёт более 18 м или здание выше 8 м. Чем крупнее конструкция, тем дороже ошибка. Отклонение колонны на 10 мм при высоте 10 м — это 20 мм перекоса наверху фермы, и стыковка кровельных панелей становится проблемой.
- Объект с пожарными требованиями или под приёмку контролирующих органов. Инженер ведёт исполнительную документацию, которая нужна для сдачи объекта.
Без шеф-монтажа ошибки обнаруживаются на этапе монтажа панелей или — что хуже — при первом сезоне эксплуатации. Переделка уже собранного каркаса стоит в 3–5 раз дороже, чем изначальный контроль.
Сколько стоит монтаж металлоконструкций — реальные объекты
Стоимость монтажа металлокаркаса зависит от габаритов здания, высоты, сложности узлов и региона. Цена монтажа считается отдельно от стоимости самого каркаса — это работа бригады на объекте. Для ориентира — три реальных объекта ТТ ГРУПП.
| Объект | Габариты | Площадь | Монтаж каркаса | Срок монтажа |
|---|---|---|---|---|
| Склад-ангар, Симферополь | 24 × 36 × 7 м | 864 м² | 930 000 ₽ | 14 дней |
| Склад-ангар, Симферополь | 15 × 60 × 8 м | 900 м² | 720 000 ₽ | 12 дней |
| Склад-ангар, Севастополь | 24 × 24 × 7 м | 576 м² | 1 100 000 ₽ | 10 дней |
Из цифр видно: стоимость монтажа не пропорциональна площади. Склад 576 м² в Севастополе дороже в монтаже, чем более длинный склад 900 м² — из-за бо́льшего пролёта (24 м против 15 м) и соответственно более тяжёлых ферм, требующих крана большей грузоподъёмности. Высота 8 м против 7 м также увеличивает трудоёмкость: выверка вертикалей, монтаж с высоты, такелаж.
Точная стоимость монтажа вашего объекта считается по трём параметрам: габариты (ширина × длина × высота), регион и тип узлов. Актуальные ставки — в едином прайсе ТТ ГРУПП.
Аренда или своё здание — когда монтаж каркаса окупается быстрее, чем кажется
Собственное здание 500 м² в Ростове-на-Дону под ключ (каркас + панели + монтаж, без фундамента) обходится ориентировочно в 9–12 млн ₽. Аренда аналогичной площади склада — 120 000–180 000 ₽ в месяц. Сравнение по годам:
| Год | Аренда (150 000 ₽/мес) | Своё здание (11 млн ₽ единовременно) | Итог аренды нарастающим итогом |
|---|---|---|---|
| 1 | 1 800 000 ₽ | 11 000 000 ₽ | 1 800 000 ₽ |
| 3 | 1 800 000 ₽/год | — | 5 400 000 ₽ |
| 6 | 1 800 000 ₽/год | — | 10 800 000 ₽ |
| 7 | 1 800 000 ₽/год | — | 12 600 000 ₽ |
Окупаемость собственного здания — 6–7 лет при текущих ставках аренды. После этого каждый месяц, который вы продолжали бы арендовать, превращается в чистую потерю. Здание на болтовом каркасе при необходимости можно перевезти на новый участок — вложения не обнуляются при смене адреса.
Зафиксировать цену материала можно через депозит ТТ ГРУПП: ставка ЦБ+6% годовых, проценты начисляются ежедневно, цена каркаса и панелей зафиксирована с первого дня. Металл подорожает — это уже не ваш риск. Рассчитать выгоду депозита →
Если вся сумма сразу — не вариант, есть рассрочка для юрлиц: аванс от 50%, остаток — 1–6 месяцев, ставка от 2,5%/мес. Оборотный капитал остаётся в бизнесе. Рассчитать платёж по рассрочке →
Ошибки при монтаже металлоконструкций
-
1
Монтаж без проекта КМД
Чем грозит: без деталировочных чертежей (КМД) бригада собирает «по месту» — болты не того диаметра, узлы усилены не там, где нужно. Такой каркас не проходит техническую экспертизу и не принимается надзорными органами. Переделка — полный демонтаж части каркаса и повторный монтаж.
Как правильно: монтаж ведётся строго по КМД. ТТ ГРУПП разрабатывает КМД в составе проекта — каждый элемент промаркирован, каждый узел прорисован с сечениями и моментами затяжки. Монтажник работает по инструкции, а не «на глаз». -
2
Не проверили отметки закладных до начала монтажа
Чем грозит: если закладные фундамента установлены с отклонением по горизонтали более 5 мм, колонны встают в разных плоскостях. Ошибка множится вверх: при высоте 8 м отклонение в 5 мм у основания даёт 10–15 мм перекоса наверху. Стыки ферм не совпадают, болты не входят в отверстия — монтаж останавливается для правки фундамента.
Как правильно: до подъёма первой колонны инженер делает геодезическую разбивку и промеряет все закладные нивелиром. Отклонения устраняются подливкой цементного раствора под опорную плиту. Только после этого — монтаж. -
3
«Срезали» связи и распорки для ускорения
Чем грозит: связи — это горизонтальная жёсткость каркаса. Без них здание ведёт себя как карточный домик при ветровой нагрузке. Это не заметно при визуальном осмотре, но при первом сильном ветре колонны начинают «дышать», узлы ослабевают, обшивка деформируется. В крайнем случае — прогрессирующее обрушение.
Как правильно: связи монтируются по проекту без изъятий. Шеф-монтаж ТТ ГРУПП проверяет наличие каждого элемента жёсткости до закрытия каркаса панелями — после обшивки связи проверить нельзя. -
4
Болты не затянуты до проектного момента
Чем грозит: недотянутые болты в узловых соединениях работают «вполсилы». Под циклическими нагрузками (ветер, снег, вибрация от техники) соединение постепенно ослабевает. Через 2–3 года начинают проявляться перекосы рамы, скрип при ветре, смещение прогонов. Затянуть болты задним числом в смонтированном каркасе — значит снова добираться к каждому узлу.
Как правильно: финальная затяжка болтов — динамометрическим ключом до момента, указанного в КМД. Инженер-шеф выборочно проверяет моменты затяжки после монтажа и до навески панелей. -
5
Шаг прогонов не согласован с раскладкой панелей
Чем грозит: если шаг прогонов каркаса не привязан к ширине панелей, продольные стыки панелей оказываются между прогонами — саморез не во что закрутить. Итог: перерасход панелей 10–15% (подрезка), теплопотери в стыках, переделка раскладки на объекте.
Как правильно: раскладка панелей делается до изготовления каркаса — шаг прогонов привязывается к ширине панели. ТТ ГРУПП делает раскладку бесплатно, даже если панели — чужие. Каркас и панели согласованы в одном проекте.
Как ТТ ГРУПП ведёт монтаж — полный цикл от проекта до подписания акта
Через несколько месяцев после заявки ваш каркас стоит на фундаменте: колонны выверены по нивелиру, фермы подняты краном, болты затянуты до проектного момента, инженер подписал акты скрытых работ. Панели навешены — здание закрыто. Техника заехала внутрь. Арендный платёж вы больше не переводите.
Вот как устроен путь к этому:
- Расчёт за 15 минут. Присылаете габариты (ширина × длина × высота), регион и назначение здания. Получаете стоимость каркаса и монтажа с точностью 95% — без ожидания сметы неделями.
- BIM-модель и КМД бесплатно. Видите здание в 3D до начала работ. КМД — детальные чертежи каждого узла, монтажник работает по инструкции, а не «по памяти».
- Производство на своей и партнёрских площадках. Каркас изготавливается на ближайшей площадке — своём заводе ТТ ГРУПП в Краснодаре или заводах-партнёрах в Воронеже и Невинномысске, радиус 700 км. Серийные проекты отгружаются за 3–5 дней, сложные — по согласованному сроку.
- Монтаж бригадой партнёров + шеф-монтаж. Сборку ведёт аттестованная монтажная бригада. Параллельно — инженер ТТ ГРУПП в роли шефа: контроль вертикалей, узлов, затяжки болтов и исполнительная документация.
- Сдача объекта с документами. Акт скрытых работ, исполнительная схема — пакет документов для ввода объекта в эксплуатацию.
ТТ ГРУПП подключается на любом этапе. Если каркас уже стоит и нужны только панели с раскладкой — делаем раскладку и поставляем панели. Если нужен только шеф-монтаж под чужую бригаду — организуем инженерный надзор. Один договор, одна точка ответственности.
