Это вторая серия сериала «КЭС — ключевые этапы строительства», про бетонные работы под каркас. Коротко: фундамент под металлокаркас рассчитывают по геологии вашего участка, а не по опыту соседа, и до заливки сверяют с заводом каркаса схему анкеров и отметки. Пропущенный шаг проявится на монтаже, когда плиту уже не поправить без демонтажа.
Две цели собственника, сквозные для сериала, здесь звучат так: понять, сколько стоит основание и не съест ли оно бюджет здания, и не дать бетонщику или производителю каркаса переложить свою ошибку на вас. Фундамент для этого самый опасный этап: его оплачивают в начале, а проверяют последним, когда на плиту приезжают колонны.
Зачем нужны геодезия и геология до фундамента?
Геодезия показывает рельеф, отметки, границы и уровень грунтов на участке, геология — из чего состоит основание. Без этих двух документов размер плиты, глубину и армирование можно только угадать. По нашему опыту, топосъёмка и геология занимают 2–3 недели, поэтому их заказывают в начале проектирования, а не перед заливкой.
Что даёт каждый документ:
- Геодезия (топосъёмка) отвечает на вопрос «где что стоит». Рельеф и отметки задают высоту пола здания, объём срезки или подсыпки, отвод воды с участка. Данные берут из архива или вызывают геодезистов на объект.
- Геология отвечает на вопрос «на чём стоит»: тип грунта, грунтовые воды, просадочные и насыпные слои. По ней проектировщик решает, хватит ли плиты или нужен другой тип основания.
- Вынос осей. Геодезист размечает оси здания на участке, и колонны встают там, где указал проект.
Изыскания нужны и некапитальному зданию: просадочный или насыпной грунт даст просадку независимо от того, как здание оформлено. Подробно — в статье «Фундамент и анкеры некапитального здания».
Тимур Шевченко, основатель ТТ ГРУПП: «Не нужно думать, что у соседа бетонная плита 200 мм и у меня тоже так. На одном участке может быть разный грунт». Изыскания окупаются тем, что вы платите за плиту, которая нужна вашему грунту, а не за ту, что «обычно делают».
Контактов геодезистов нет — запросите у нас, подскажем: +7 (928) 437-94-44.
Что будет, если залить фундамент «как у соседа»?
Фундамент, залитый «как у соседа», может лопнуть, и плиту придётся сносить: у соседа песок, у вас суглинок, и одинаковая плита ведёт себя на них по-разному. Так было в случае из практики Тимура Шевченко.
Заказчик залил бетон «как у соседа». У соседа был песок, у заказчика — суглинок. Плита лопнула. Дальше весь путь заново: геология, проект КЖ, снос бракованной плиты, новая заливка. Сейчас всё стоит, но заплатил он дважды: за плиту, которую сломали, и за ту, что осталась.
Вывод практичный: изыскания и расчёт обходятся дешевле, чем снос и повторная заливка плиты. Если бетонщик говорит «мы всегда так делаем» и не просит геологию, это повод насторожиться.
Спросите у исполнителя три вещи:
- По каким документам о грунте рассчитана плита?
- Кто отвечает, если плита даст просадку, и прописано ли это в договоре?
- Есть ли схема армирования и отметки на чертеже, а не «на словах»?
Закладные детали или химические анкеры: что выбрать?
Закладные детали ставят в опалубку и заливают вместе с плитой, химические анкеры устанавливают в готовую плиту после набора прочности бетона. Для закладных схема каркаса нужна до заливки; для химанкеров — плита нужной толщины и прочности. Какой способ подходит, определяет проект каркаса, поэтому вопрос задают заводу каркаса до того, как бетонщик начнёт работу.
| Параметр | Закладные детали | Химические анкеры |
|---|---|---|
| Когда ставят | До заливки, вместе с арматурой | После набора прочности бетона |
| Что нужно заранее | Схема каркаса и отметки | Плита нужной толщины и прочности |
| Что спросить у бетонщика | Как закладные зафиксированы от смещения при заливке | Какая глубина заделки и толщина бетона под базой |

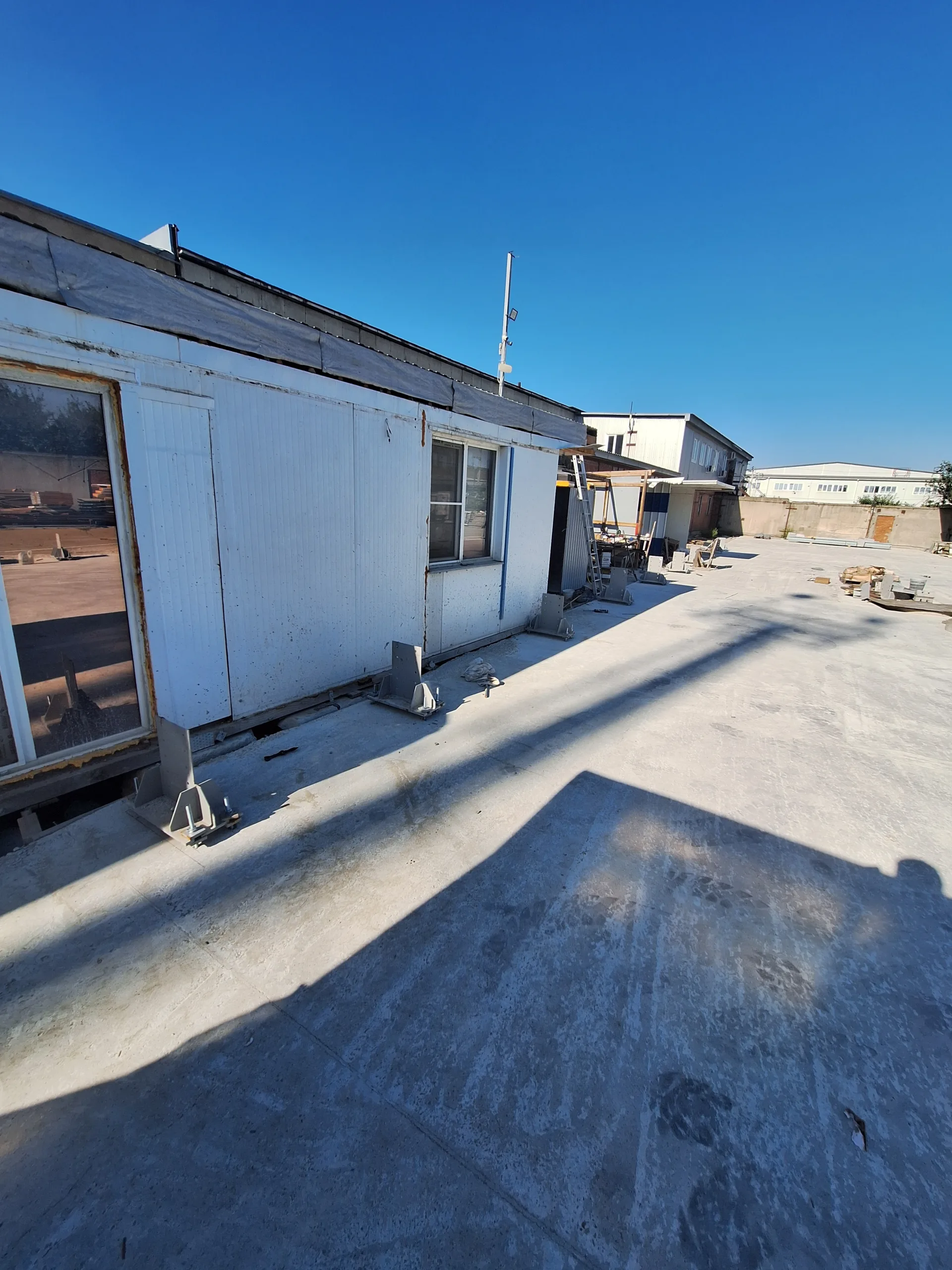

Для безфермерного здания ТТ ГРУПП путь такой: база колонны приезжает вместе с каркасом и встаёт на химические анкеры прямо в плиту заказчика. Глубина заделки анкера — 350 мм, поэтому бетон под базой должен быть не тоньше этой глубины плюс защитный слой. Плиту «потоньше, чтобы сэкономить» под такой каркас делать нельзя. Устройство узла — в статье «База колонны безфермерного здания».
Плиты нет — под колонны делают отдельные бетонные «пятна». Геология и отметки нужны и в этом случае.
Для других каркасов способ крепления, толщину бетона и глубину заделки задаёт проект конкретного здания.
Как закладные и анкеры стыкуются с каркасом?
Стыковку обеспечивают два документа: схема анкеров от завода каркаса и отметки верха бетона из проекта. Схема показывает, где под каждой колонной стоят анкеры, отметки — на какой высоте верх бетона относительно нуля здания. Бетонщик получает оба документа до заливки, а не после.
Что должно быть в схеме:
- привязка осей колонн друг к другу и к границам участка;
- положение анкеров под каждой базой: сколько и с каким шагом;
- отметка верха бетона под каждой базой;
- допуск: насколько анкер может отклониться, чтобы колонна села без переделки узла.
Допуски берут из проекта и документации завода, а не из памяти бетонщика. Без схемы анкеры ставят «по рулетке», а на монтаже болты не попадают в отверстия базы.

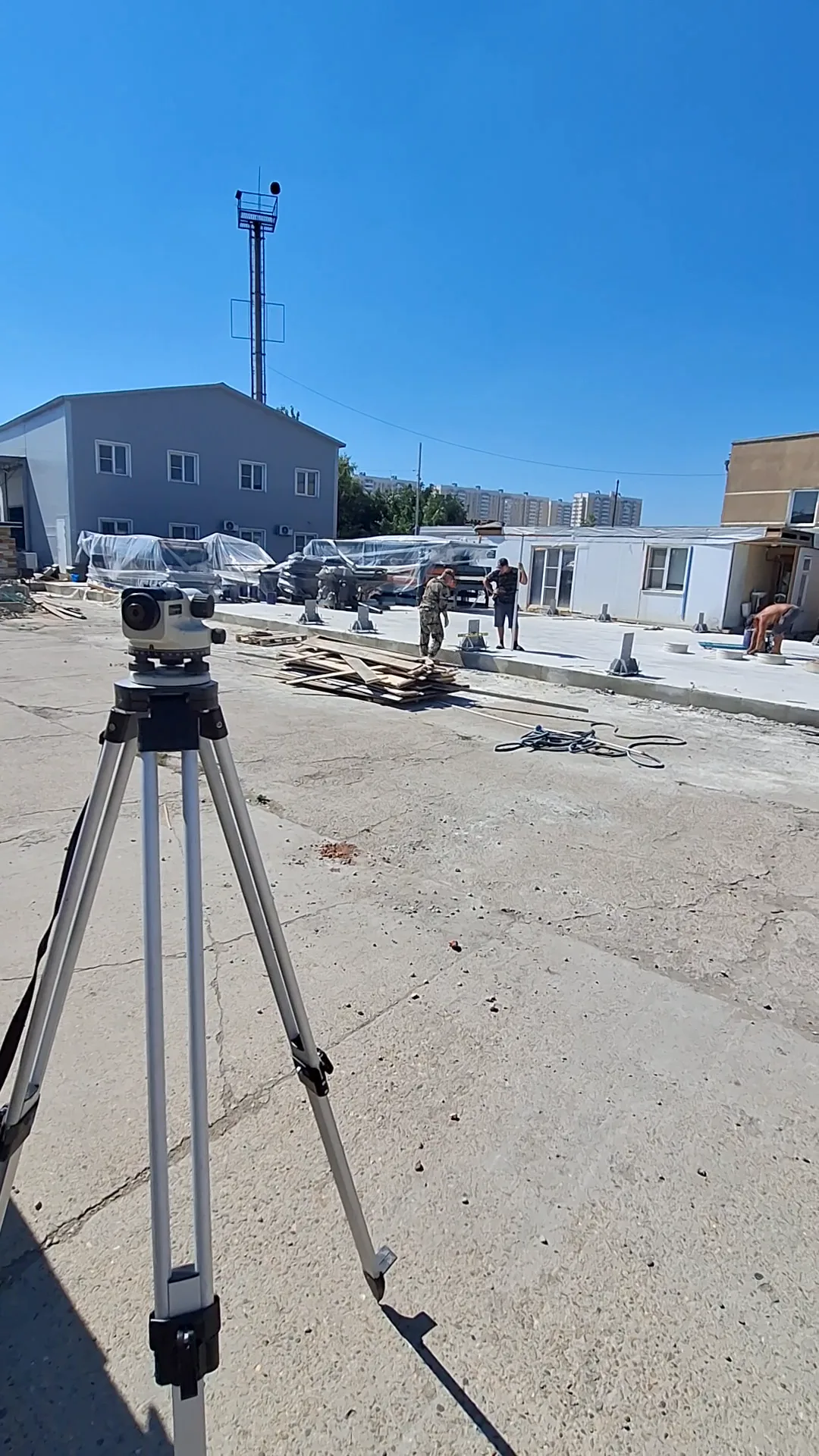

Хорошая практика: после заливки геодезист снимает фактические оси и отметки и оформляет исполнительную схему. Если каркас не садится, по этому документу видно, кто и где ошибся. Как монтажники принимают фундамент перед сборкой каркаса — в статье «Монтаж металлоконструкций».
Когда хватает расчёта фундамента, а когда нужен проект КЖ?
КЖ — раздел «конструкции железобетонные»: чертежи фундамента, армирования, закладных и узлов. Для капитального здания, которому нужно разрешение на строительство, фундамент проектируют в составе полного комплекта документации. Для лёгкого здания решение «расчёт или проект КЖ» принимает инженер по геологии, нагрузкам и оформлению здания.
Как это выглядит на практике:
- Здание капитальное, нужно разрешение на строительство. Фундамент проектируют вместе со всем комплектом. Состав комплекта на примере настоящего склада — в статье «Из каких разделов состоит проект здания».
- Лёгкое здание, однородный грунт. Бывает достаточно расчёта основания по данным геологии. Решает инженер, а не подрядчик «на глаз».
- Сложный грунт, большие нагрузки, кран-балка. Проект КЖ показывает, где армировать плотнее, а где можно сэкономить.
У Тимура в чек-листе ТЗ это одна строка: «КЖ — фундамент. В одном месте участка может быть песок, а в другом — суглинок». Решение «расчёт или проект» начинается с геологии, а не с площади здания.
Чтобы не переплатить, просите проектировщика обосновать выбор письменно: почему в вашем случае хватает расчёта или почему нужен проект. Стоимость проекта по разделам, включая КЖ, считает калькулятор проектирования; расчётная записка в нём бесплатна.
Что согласовать между бетонщиком и заводом каркаса до заливки?
До заливки бетонщик и завод каркаса сверяют схему анкеров, отметки, допуски, толщину и марку бетона, армирование. Каждый пункт должен быть на бумаге, а у вас — один ответственный, который собирает ответы, а не пересказывает их между подрядчиками.
| Что согласовать | Кто даёт | Кто использует | Что будет, если пропустить |
|---|---|---|---|
| Схема анкеров или закладных | Завод каркаса | Бетонщик | Анкеры не совпадут с базами колонн |
| Отметки верха бетона | Проект (КЖ или расчёт) | Бетонщик, геодезист | Каркас встанет выше или ниже проектного уровня |
| Допуски по осям | Завод каркаса и проект | Бетонщик | Болты не войдут в отверстия баз |
| Толщина и марка бетона | Проект (КЖ или расчёт) | Бетонщик | Анкер не получит нужной заделки |
| Армирование | Проект (КЖ или расчёт) | Бетонщик | Плита может треснуть |
| Исполнительная схема после заливки | Геодезист | Монтажники | Не по чему разобраться, чья ошибка |
Своих бетонных бригад у ТТ ГРУПП нет. Но схему анкеров для нашего каркаса передаём мы: это документ завода, и без него бетонщику начинать нельзя.
Для безфермерного здания фундамент в стоимость не входит, его готовит заказчик. Поэтому ещё до покупки каркаса уточните, что входит в комплект, и получите схему баз колонн.
Сколько стоит фундамент и сколько времени он занимает?
Цену фундамента без геологии, размеров плиты и нагрузок не назовёт честно никто: у каждого участка она своя. Ориентир по зданию целиком, включая фундамент и пол, даёт калькулятор стоимости здания.
Точную стоимость основания даст проектировщик после геологии, а бетонщик — по чертежу. Цена, названная до этих документов, — повод спросить, из чего она сложилась.
По срокам: изыскания — 2–3 недели, расчёт или проект КЖ — по сроку проектировщика, заливка и набор прочности — по графику бетонщика и погоде. Пример из нашей практики: свой цех 25 × 10 м — от пустой площадки до каркаса под кровлей с 27 июля по 8 сентября 2026 года, базы колонн встали на химические анкеры 21 августа.
На нагрузку влияет и вес стен: стеновая сэндвич-панель 100 мм на минвате весит 18–22 кг/м², на ППС и ПИР — 10–13 кг/м². Таблица по всем толщинам — в статье «Вес сэндвич-панели».
Где обманывают при бетонных работах и как не попасть?
При бетонных работах обманывают чаще всего не злым умыслом, а экономией на невидимом: подушка «по опыту», меньше арматуры, марка бетона ниже, заливка без схемы. Всё это закрыто бетоном и всплывает, когда плита треснула или каркас не садится.
-
1
Плита «по опыту» без геологии
Чем грозит: под плитой не тот грунт, плита просаживается или лопается. В примере Тимура заказчик заплатил за изыскания, проект КЖ, снос брака и новую заливку вместо одной правильной.
Как правильно: закажите геологию и топосъёмку в начале проектирования, плиту считайте по ним. Изыскания занимают 2–3 недели. -
2
Экономия на арматуре
Чем грозит: плита трескается под нагрузкой, а ремонт идёт по готовому полу.
Как правильно: требуйте схему армирования из проекта или расчёта и проверьте арматуру до заливки, пока она видна. После бетона проверять уже нечего. -
3
Не та марка бетона или тонкая плита под анкеры
Чем грозит: анкеру не хватает заделки, а исправлять узел приходится уже под смонтированным каркасом.
Как правильно: марку и толщину бетона берите из проекта; под базу колонны безфермерного здания — не тоньше глубины заделки анкера (350 мм) плюс защитный слой. Просите документы на поставленный бетон. -
4
Заливка без схемы анкеров и отметок от завода
Чем грозит: анкеры не совпадают с базами колонн, отметки сдвинуты, монтаж стоит, а узел приходится переделывать по решению проектировщика.
Как правильно: без подписанной схемы анкеров и отметок бетонщика на заливку не пускайте. После заливки — исполнительная схема геодезиста.
Где фундамент стоит в общем цикле строительства — в статье «Возведение здания из металлокаркаса».
КЭС: что сделать на этом этапе
Шаги идут по порядку, и каждый заканчивается документом, а не устной договорённостью.
- Закажите топосъёмку и геологию. Это 2–3 недели, и от них зависит всё остальное. Не обсуждайте цену плиты, пока их нет.
- Решите, нужен ли проект КЖ. Попросите проектировщика обосновать письменно: расчёт или проект. Для капитального здания фундамент проектируют в составе полного комплекта.
- Уточните способ крепления: закладные или химанкеры. Спросите завод каркаса, что подходит его конструкции.
- Получите от завода схему анкеров и допуски, от проектировщика — отметки и передайте бетонщику под подпись.

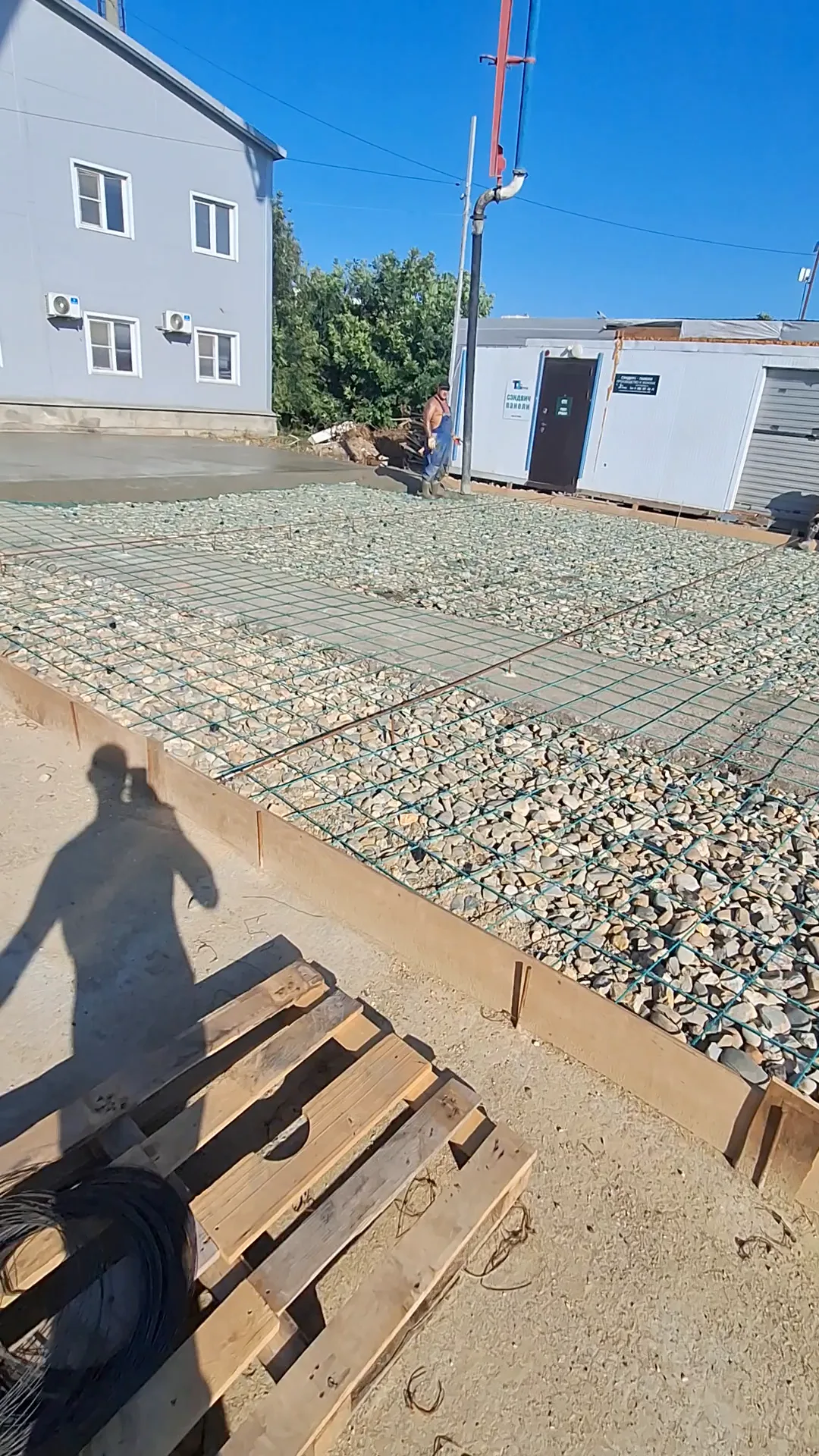

- Проверьте армирование до заливки, пока оно не закрыто бетоном. Сфотографируйте и оформите актом.
- Пригласите геодезиста на исполнительную съёмку после заливки: он сверит оси и отметки с проектом.
- Покажите исполнительную схему монтажникам до приёмки плиты. Если каркас не сядет, лучше узнать это сейчас, а не когда колонна висит на кране.
Чек-лист этапа
☐ Есть топосъёмка участка: рельеф, отметки, границы. ☐ Есть отчёт по геологии: грунт, грунтовые воды, просадочные и насыпные слои. ☐ Письменно решено: расчёт фундамента или проект КЖ. ☐ Выбран способ крепления: закладные детали или химические анкеры. ☐ От завода каркаса получена схема анкеров с привязкой осей. ☐ Известны отметки верха бетона и допуски по осям. ☐ Толщина бетона под базой не меньше глубины заделки анкера плюс защитный слой. ☐ Схема армирования взята из проекта или расчёта, а не «по опыту». ☐ Арматура проверена и сфотографирована до заливки. ☐ Бетонщик получил схему под подпись, ответственный за согласование назначен. ☐ После заливки есть исполнительная схема геодезиста.
Что это даёт?
Вы заливаете плиту один раз. Она сделана под ваш грунт, каркас садится на анкеры без переделок, монтаж начинается в срок. Вместо спора бетонщика и завода «кто виноват» у вас схема с подписями.
На нашем цехе 25 × 10 м от пустой площадки до каркаса под кровлей прошло шесть недель. Когда фундамент сделан по геологии и схеме, на плите в эти сроки стоит каркас, а не бригада, которая ломает бракованный бетон. Деньги на фундамент вы планируете заранее: посчитайте здание целиком в калькуляторе стоимости здания, а основание уточните у проектировщика после геологии.
Следующий этап — каркас: как не переплатить за металл, разбираем в серии 3. Позвоните +7 (928) 437-94-44 или оставьте заявку на расчёт: сверим схему анкеров вашего каркаса с проектом фундамента до заливки.
