Зачем нужна траверса при монтаже сэндвич-панелей и что происходит без неё
Сэндвич-панель — конструкция хрупкая в одном конкретном месте: в замке. Продольная ось прочная, а вот боковое усилие или точечный захват в средней части пролёта гнут лист, давят на пенный утеплитель и необратимо деформируют замковый паз. Краном эту нагрузку не контролируют — крановщик видит груз в целом, а не что происходит с замком в полутора метрах от стропального крюка.

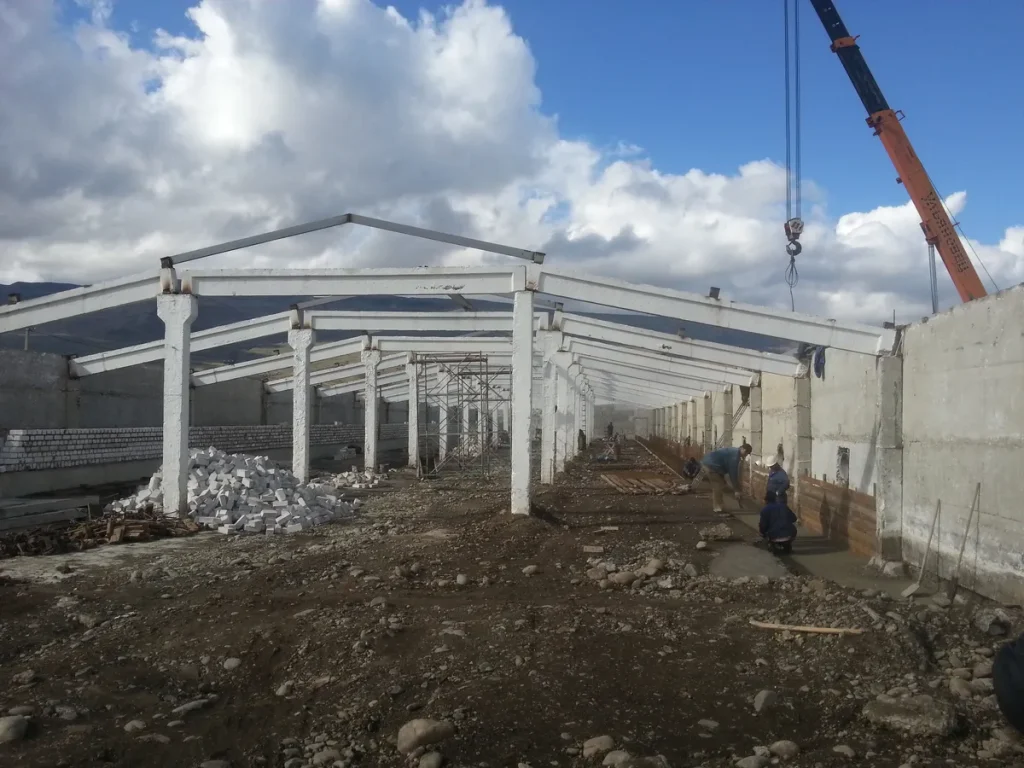

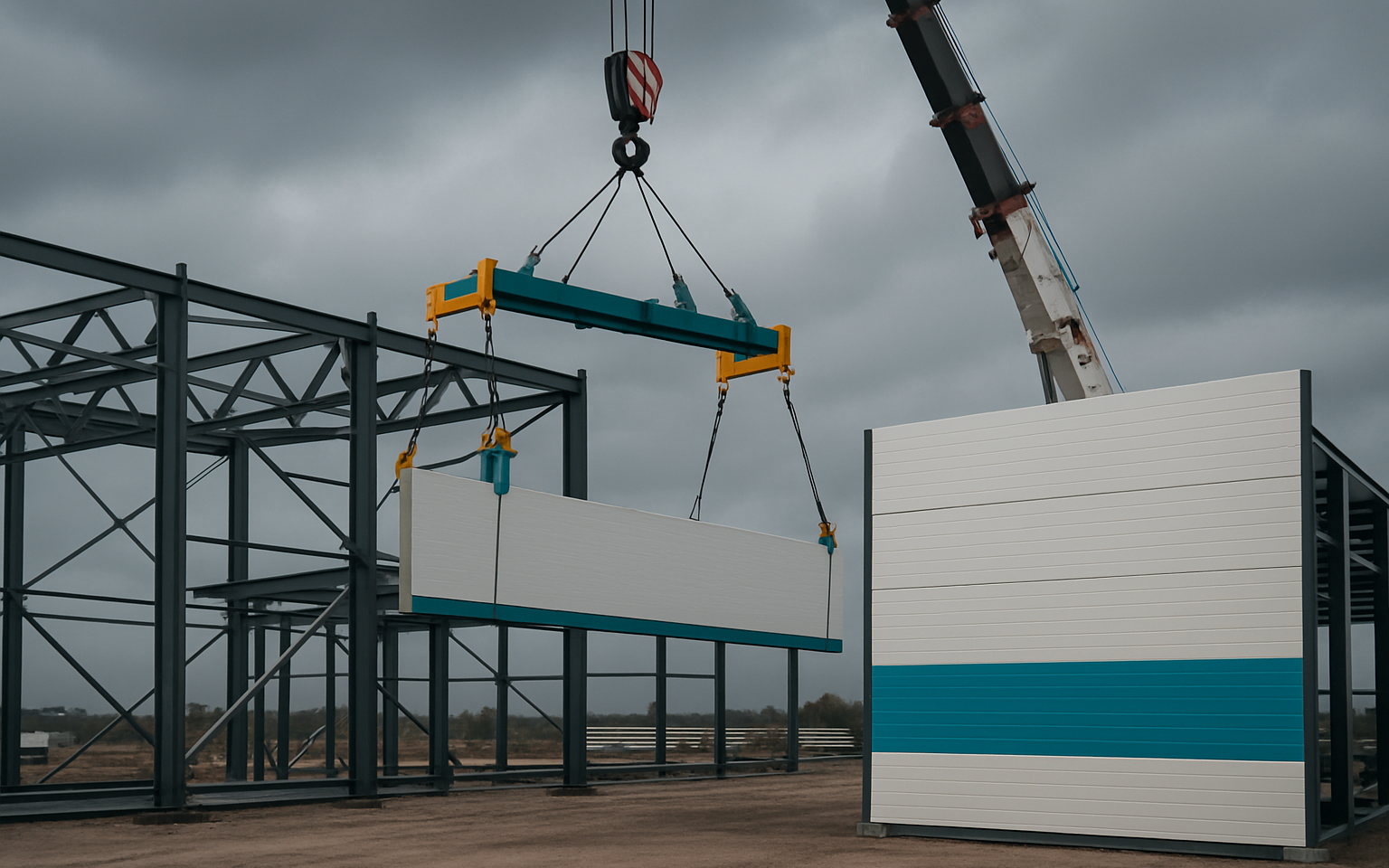

Траверса решает одну задачу: распределить подъёмное усилие вдоль всей длины панели так, чтобы ни одна точка не несла нагрузку, к которой не рассчитана. Это не дополнительный элемент такелажа «на всякий случай» — это обязательный инструмент, без которого монтаж кровельных и стеновых панелей длиной от 6 м ведёт к браку либо немедленно, либо через первый сезон эксплуатации.
Шеф-монтаж ТТ ГРУПП всегда проверяет такелажную оснастку до подъёма первой панели: тип траверсы, количество точек захвата, схему строповки. Это не формальность — это условие гарантии на смонтированное ограждение.
Виды траверс и захватов для сэндвич-панелей: что выбрать под вашу задачу
На рынке три принципиально разных конструкции. Они не взаимозаменяемы: каждая рассчитана под определённую длину панели, тип поверхности и условия работы.
| Тип | Принцип работы | Длина панели | Грузоподъёмность (ориент.) | Где применяют | Ограничения |
|---|---|---|---|---|---|
| Балочная траверса (механический захват) | Несущая балка с раздвижными захватами по длине. Панель захватывается за торцы или за замок | 4–16 м | 500 кг — 2 т | Стеновые и кровельные панели любых типов, серийный монтаж | Нужна регулировка захватов под длину панели |
| Вакуумный захват (присоска) | Вакуумные чашки прижимаются к ровной поверхности листа; насос создаёт разрежение | 3–13 м | 300 кг — 1,5 т | Кровельные панели с гладкой поверхностью (трапециевидный профиль — не подходит) | Не работает на профилированных и влажных поверхностях; нужен источник питания или аккумулятор |
| Клещевая траверса | Зажимы охватывают панель по краям без проникновения в замок | 4–12 м | 400 кг — 1,2 т | Стеновые панели, монтаж в стеснённых условиях | Требует точной регулировки зажима; при недожатии — риск выскальзывания |
Практическое правило выбора: балочная траверса — универсальный инструмент для большинства стройплощадок. Вакуумный захват ускоряет монтаж кровельных панелей с гладкой обшивкой, но требует исправного оборудования и постоянного контроля вакуума. Клещевая траверса выручает в тесных условиях, когда балочная не вписывается в пролёт.
Как подобрать траверсу под длину и вес панели — расчётные ориентиры
Два параметра определяют выбор: длина панели и её масса. Длина задаёт минимальное расстояние между точками подвеса, масса — требуемую грузоподъёмность.
Масса сэндвич-панели зависит от типа утеплителя, толщины и длины. Ориентировочные значения для расчёта:
| Утеплитель | Толщина, мм | Масса 1 м² (ориент.), кг | Панель 12 м × 1,15 м |
|---|---|---|---|
| Минеральная вата | 100 | 18–22 | ≈ 248–303 кг |
| ПИР (PIR) | 100 | 13–16 | ≈ 180–220 кг |
| ППС (пенополистирол) | 100 | 12–15 | ≈ 166–207 кг |
Грузоподъёмность траверсы выбирают с запасом 1,5–2 к расчётной нагрузке. Панель весом 300 кг — траверса от 500 кг. Это требование промышленной безопасности, а не перестраховка: при динамическом подъёме (рывок крана) нагрузка на захват временно возрастает на 30–50%.
Количество точек подвеса зависит от длины панели. Для панелей до 6 м достаточно двух точек симметрично относительно центра. Для панелей 6–12 м рекомендуется три точки; для 12 м и длиннее — четыре. Без достаточного числа точек панель прогибается в центре: замок деформируется, утеплитель расслаивается, видимых повреждений поначалу нет — проблема проявляется при монтаже в виде негерметичного стыка.
Угол строп.** Стропы от точек подвеса к крюку крана должны образовывать угол не более 60° к вертикали. Чем шире угол, тем больше горизонтальная сжимающая сила на корпус панели. При 90° и выше — панель испытывает нагрузку, на которую не рассчитана по паспорту.
Аренда или покупка траверсы: что выгоднее для монтажного подряда
Этот вопрос встаёт перед каждой монтажной бригадой, которая входит в кровельный или стеновой монтаж. Ответ зависит от частоты использования и объёма работ.
| Критерий | Аренда | Покупка |
|---|---|---|
| Входной порог | Низкий — депозит + суточная ставка | Высокий — от 80 000 ₽ за балочную до 400 000+ ₽ за вакуумную |
| При 1-2 объектах в год | Выгоднее: не замораживаете капитал | Невыгодно: окупаемость 3-5 лет |
| При 8-12 объектах в год | Дороже: суммарная аренда превышает стоимость за 1-1,5 года | Выгоднее: окупается за год |
| Обслуживание и поверка | На арендодателе | На вас: плановая поверка грузозахватных приспособлений — раз в 12 месяцев по ПБ |
| Доступность нужного размера | Зависит от наличия у поставщика | Выбираете и имеете именно ту, что нужна |
| Простой между объектами | Не платите за простой | Капитал «заморожен» в оборудовании |
Бригаде, которая монтирует 3-4 здания в год, аренда почти всегда выгоднее. Компании с постоянным потоком объектов от 8 в год — покупка с учётом полной загрузки. Промежуточный вариант: купить универсальную балочную траверсу под 80% задач, вакуумный захват брать в аренду на конкретный кровельный объект.
Техника безопасности при подъёме сэндвич-панелей — что обязательно
Монтаж крупногабаритных сэндвич-панелей относится к работам с повышенной опасностью. Это не формулировка из инструктажа — это факт, от которого зависит, встанет ли бригада на следующий объект.
Ключевые требования при подъёме с применением траверсы:
- Осмотр грузозахватного приспособления до работ. Траверса осматривается перед каждым рабочим днём: трещины в корпусе, состояние захватов, целостность строп и вакуумных шлангов. Приспособление с повреждениями не допускается к работе. Кажется очевидным, но именно этот шаг пропускают чаще всего под давлением срока.
- Зона подъёма закрыта для посторонних. Вертикальная проекция панели плюс 5 м в каждую сторону — зона, где не должно быть людей при подъёме. Назначается сигнальщик, который контролирует зону и даёт команды крановщику.
- Скорость подъёма и опускания — не более 0,1 м/с. Рывок при подъёме создаёт динамическую нагрузку на захваты. Кровельная панель длиной 12 м при резком подъёме испытывает нагрузку на 40-60% выше статической.
- Ветровое ограничение. Скорость ветра свыше 10–11 м/с (сила ветра 5 по Бофорту) — подъём кровельных панелей прекращают. Панель с парусностью 14 м² при ветре 12 м/с даёт горизонтальную нагрузку на кран, которая может превысить предельный вылет стрелы.
- Оттяжки (гайки, стропы-расчалки) на панель длиннее 8 м. Без оттяжек длинная панель раскачивается при подъёме и разворачивается под ветровой нагрузкой — монтажники на стене не могут её удержать руками.
- Фиксация панели до отцепки захватов. Панель крепится к каркасу крепежом минимум в двух точках до того, как траверса снимается. Панель, «поставленная на прислон», при порыве ветра падает.
Эти требования — не дополнительные расходы на безопасность, а прямая защита от ситуации, когда брак в монтаже или несчастный случай останавливает объект на несколько недель и обнуляет прибыль по нему.
Ошибки при подъёме сэндвич-панелей, которые стоят денег
-
1
Подъём без траверсы — «за два конца» стропами
Чем грозит: точечная нагрузка в двух местах деформирует замок панели. Внешне это может быть незаметно сразу, но при стыковке с соседней панелью замок не закрывается — стык негерметичен. Зимой в щель идёт холод, летом — конденсат. Переделка одного пролёта кровли с демонтажем обходится в 3–5 раз дороже аренды траверсы на весь объект.
Как правильно: подъём — только через траверсу с числом точек захвата, соответствующим длине панели. Для панелей от 6 м — минимум три точки. Бригада ТТ ГРУПП работает с оснасткой, согласованной до начала монтажа инженером шеф-надзора. -
2
Вакуумный захват на профилированную или мокрую поверхность
Чем грозит: вакуумные присоски не держат на ребристой поверхности трапециевидного профиля и на влажной обшивке. Потеря вакуума в воздухе — панель падает. Это авария, не брак: травма монтажника или повреждение уже смонтированного участка кровли.
Как правильно: вакуумный захват — только на панели с гладкой обшивкой и только при наличии индикатора вакуума с аварийным клапаном. Перед подъёмом проверяют плотность прилегания каждой чашки к сухой поверхности. Профилированные кровельные панели поднимают балочной траверсой. -
3
Угол строп больше 60° — «разлёт» захватов
Чем грозит: при широком угле строп появляется горизонтальная сжимающая сила на концы панели. Для минераловатных панелей это сминает торцевой утеплитель; для ПИР и ППС — расслаивает панель в месте захвата. Дефект не всегда виден снаружи, но торец панели перестаёт обеспечивать теплоизоляцию в зоне стыка с доборным элементом.
Как правильно: длина балочной траверсы выбирается так, чтобы угол строп к вертикали не превышал 45–60°. Если траверса короче пролёта между точками захвата — берут более длинную, а не укорачивают стропы. -
4
Панель отцеплена от траверсы до фиксации к каркасу
Чем грозит: панель без крепления держится только за счёт собственного веса и трения в замке предыдущей. При порыве ветра 8–10 м/с панель площадью 14–18 м² разворачивает и выбрасывает с высоты. Падение кровельной панели весом 200+ кг — гарантированная авария. Потеря панели — прямой убыток, потеря монтажника — уголовное дело.
Как правильно: панель крепится саморезами к кровельному прогону минимум в трёх точках до снятия траверсы. Только после фиксации крановщик получает команду на ослабление стропы. -
5
Траверса без поверки грузоподъёмного приспособления
Чем грозит: грузозахватные приспособления подлежат плановой поверке — раз в 12 месяцев. Использование непроверенной траверсы на объекте с ответственным надзором — нарушение ПБ, основание для остановки работ Ростехнадзором и аннулирования акта приёмки. В случае аварии — прямая ответственность производителя работ.
Как правильно: перед выходом на объект проверяют дату последней поверки и наличие бирки на траверсе. Арендованное приспособление — запрашивают паспорт с отметкой поверки у арендодателя. ТТ ГРУПП проверяет документы оснастки в рамках шеф-надзора до начала монтажа.
Почему с профессиональной бригадой вопрос оснастки — не ваша головная боль
Представьте: монтаж кровли идёт третий день. Расчётный срок — 8 рабочих дней. Завтра должна приехать машина с ещё двумя фурами панелей, послезавтра — кровельщики по доборным элементам. И именно сейчас выясняется, что траверса не той длины под пролёт 12 м, а вакуумный захват не держит на трапециевидном профиле. Кран стоит, бригада стоит, счётчик идёт.
Это не гипотетический сценарий — это типичная ситуация, когда монтажная оснастка подбирается «на месте», а не до начала работ. Задержка на один день простоя крана — это деньги сопоставимые со стоимостью аренды правильной траверсы на весь объект.
ТТ ГРУПП включает шеф-монтаж в стоимость поставки панелей без доплаты. Инженер выходит на объект до первого подъёма, проверяет:
- тип и грузоподъёмность траверсы относительно длины и массы панелей в партии;
- число точек захвата по схеме строповки;
- наличие документов о поверке грузозахватного приспособления;
- схему выставления зоны безопасности и наличие сигнальщика.
Если что-то не так — монтаж не начинается до устранения. Это неудобно один раз в начале и удобно всё остальное время: 8–10 рабочих дней монтаж идёт без остановок и переделок. Через две недели кровля сдана, замки герметичны, акт подписан.
Расчёт объекта с точностью 95% займёт 15 минут. Нужны длина, ширина здания и высота стен — остальное посчитаем. Собственный завод ТТ ГРУПП в Краснодаре и заводы-партнёры в Воронеже и Невинномысске обеспечивают доставку в радиусе 700 км: панели, крепёж и доборные элементы едут одной машиной, дата согласована заранее.
