Завод металлоконструкций для Новороссийска: почему каркас считают на ветровую нагрузку VI района
Новороссийск стоит в ветровом районе VI по СП 20.13330 — нормативное давление ветра 0,73 кПа, один из самых высоких показателей в европейской части России. Причина — новороссийская бора: шквалистый северо-восточный ветер, разгоняющийся с гор Маркотхского хребта и обрушивающийся на город и порт со скоростями, которые в других городах ЮФО считаются штормовым исключением, а здесь — обычной зимой. Для каркаса здания это не абстрактная строка в СП, а конкретные требования к узлам крепления стеновых панелей, шагу связей жёсткости и анкеровке к фундаменту.
Завод металлоконструкций ТТ ГРУПП — собственная площадка в Краснодаре, 145 км от Новороссийска, около двух часов пути для длинномерной фуры. Инженеры компании считают каркасы для портового города не по универсальной методичке, а под конкретный ветровой район VI — с усиленным креплением ограждающих конструкций и парусностью, проверенной на кромке, а не только в среднем по фасаду.
Что бора meняет в расчёте каркаса и креплении панелей
Парусность здания — то, что срывает кровлю и стеновые панели при боре чаще, чем при обычном сильном ветре в других регионах. Расчёт под ветровой район VI отличается от расчёта под IV–V районы тремя вещами: более частым шагом крепежа сэндвич-панелей по периметру и на углах здания (краевые зоны испытывают пиковое отрицательное давление — ветер «отрывает» панель, а не давит на неё), увеличенным сечением или шагом прогонов кровли и обязательными дополнительными связями жёсткости по фахверку, если здание стоит открыто, без защиты соседней застройки или рельефа.
Практическое следствие для собственника: экономия на количестве крепежа или на шаге прогонов — то, что незаметно на бумаге сметы, — оборачивается сорванной кровлей после первой же серьёзной боры. Каркас и раскладка панелей ТТ ГРУПП для объектов в Новороссийске и на побережье считаются сразу под VI ветровой район, а не корректируются задним числом после жалобы.
Почему в портовом городе важна антикоррозийная защита каркаса, а не только его прочность
Солевой аэрозоль с акватории Цемесской бухты и постоянная влажность — второй фактор, который в расчёте прочности не участвует, но напрямую определяет срок службы каркаса. Обычная грунтовка на открытом металле в такой среде начинает работать хуже уже через 3–4 года: соль ускоряет электрохимическую коррозию в стыках и на кромках реза.
Для объектов в приморской зоне завод рекомендует оцинкованный каркас ЦМК — слой цинка от 60 мкм по ГОСТ 9.307 защищает металл электрохимически, а не только механически: даже при повреждении покрытия в точке царапины цинк продолжает защищать сталь вокруг. Для отапливаемых сухих объектов вдали от воды достаточно ЧМК с заводской грунтовкой и покраской — разница в цене между ЧМК и ЦМК составляет 15–25%, и для порта эта переплата обычно окупается отсутствием ремонта через 5–7 лет.
- ЧМК — сталь С245/С255, заводская грунтовка, дешевле на 15–25%. Подходит для сухих отапливаемых зданий вдали от воды.
- ЦМК (ЛСТК) — оцинкованный металл, слой цинка от 60 мкм, служит 20–30 лет без перекраски. Обязателен для объектов у моря и в портовой зоне.
Как устроена доставка каркаса от завода в Краснодаре: 145 км и что это даёт по цене
145 км — это плечо в пределах одного рейса без ночной стоянки водителя и без второго дня в пути. Для перевозки каркаса это означает предсказуемую логистическую составляющую в смете: 28–40 ₽/м² на стеновые панели ПИР и 39–56 ₽/м² на кровельные минераловатные панели при доставке из Краснодара — против сотен тысяч рублей доплаты, если бы завод находился, скажем, в Подмосковье.
Порт формирует собственную логистическую нагрузку на дороги города, и завод в Краснодаре, а не собственная площадка в Новороссийске — разумное решение: с одной стороны, короткое городское плечо не создаёт лишней конкуренции с портовым грузопотоком, с другой — фура выходит на трассу М-4 и добирается до объекта в пределах светового дня. Официального офиса или склада ТТ ГРУПП в Новороссийске нет — присутствие в городе идёт через доставку с завода и через партнёров.
Как устроено производство: от металла до отгруженного каркаса

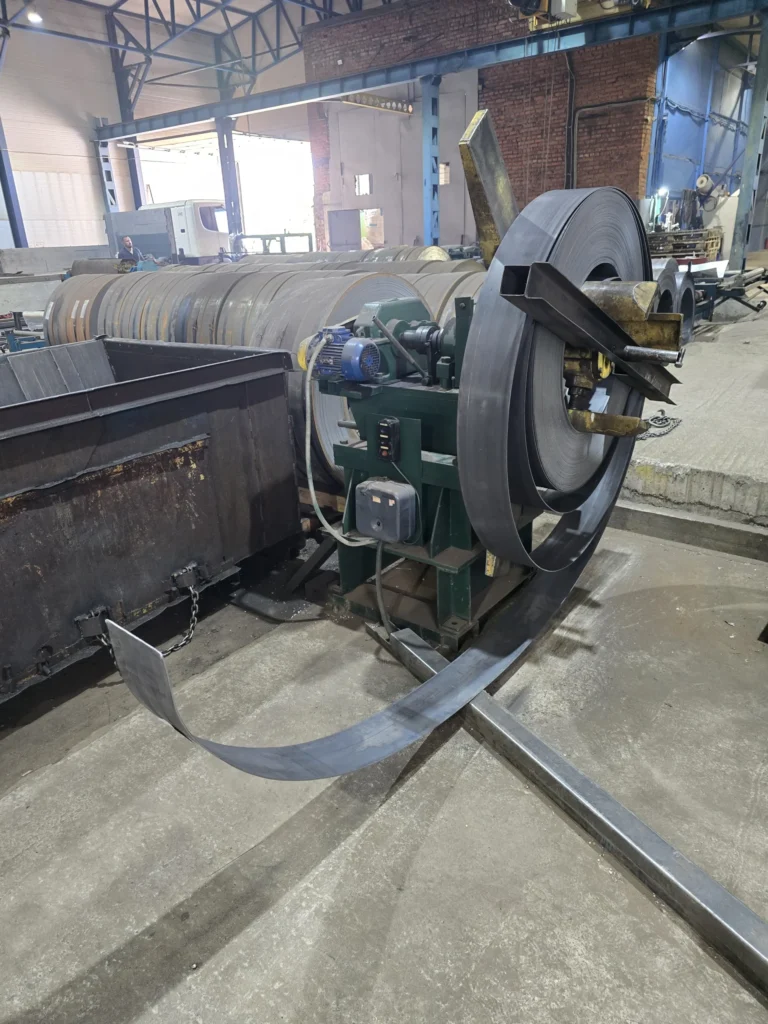

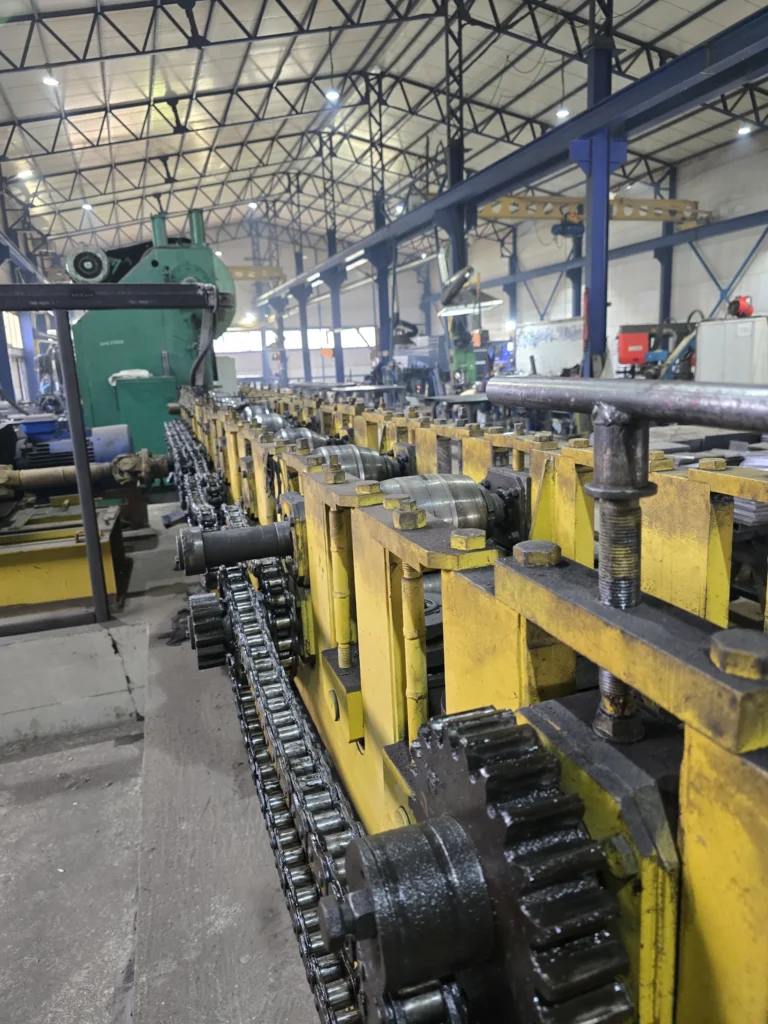

Каркас для Новороссийска изготавливается по единой заводской цепочке: входной контроль металла (сертификаты соответствия ГОСТ на каждую партию проката) → раскрой и резка деталей по чертежам КМД на ЧПУ-оборудовании с точностью ±0,5 мм → сверление отверстий в кондукторе, чтобы на площадке фланцы совпали без рассверловки → сборка и сварка узлов фермы, колонн, прогонов → зачистка сварных швов → нанесение антикоррозийной защиты (грунтовка либо горячее цинкование для ЦМК) → маркировка отправочных марок по монтажной схеме → комплектация партии и отгрузка. Для приморских объектов этап антикоррозийной защиты контролируется отдельно: замеряется толщина покрытия, а не просто факт его нанесения.
Какие узлы каркаса требуют отдельного расчёта под порт и бору
- Колонны — сечение и анкеровка к фундаменту рассчитаны на опрокидывающий момент от ветровой нагрузки VI района, не только на вертикальную нагрузку от кровли.
- Фермы и прогоны кровли — шаг уменьшается в краевых зонах ската и у конька, где ветровой отсос максимален.
- Связи жёсткости — обязательны в каждом температурном блоке; при открытом расположении здания (без соседней застройки, гасящей порыв) их число увеличивается.
- Фахверк — торцевые стойки и ригели должны держать парусность стеновых панелей при боковом порыве, здесь тоже действует усиленный шаг крепежа.
- Узел крепления сэндвич-панели к прогону — количество самонарезающих винтов на угловых и краевых зонах увеличено против типовой раскладки для спокойного ветрового района.
Какая сталь и какое соединение узлов держит нагрузку района VI
Для каркасов в ветровом районе VI завод применяет сталь С245 или С255 по ГОСТ 27772 — с толщиной полки и стенки, увеличенной против типового расчёта для III–IV районов там, где элемент работает на изгиб от ветрового отсоса: обычно это прогоны кровли и верхние пояса ферм у конька и у карниза. Колонны каркаса при пролёте 18–24 м (серия ТТ-Пролёт) в условиях повышенной ветровой нагрузки чаще выполняются из широкополочного двутавра или сварного составного сечения, а не из облегчённого профиля, который в спокойном ветровом районе был бы достаточен.
Соединение узлов на площадке в Новороссийске ТТ ГРУПП делает болтовым, а не сварным — это принципиально для качества монтажа при усиленных узлах: высокопрочные болты создают контролируемое натяжение в соединении, которое не зависит от квалификации сварщика на площадке и от погодных условий во время монтажа (сварка при сильном ветре и повышенной влажности порта даёт непровар шва, который визуально не отличить от качественного). Сварные соединения ферм и колонн выполняются на заводе, в цеху, под контролем, а на объект узел приходит уже готовым к болтовой сборке — рассверловка и подгонка на месте исключены самой технологией.
Толщина металла по элементам каркаса
| Элемент | Типовая толщина | Особенность под район VI |
|---|---|---|
| Колонна (двутавр/составное сечение) | от 8 мм по стенке | увеличенное сечение под опрокидывающий момент |
| Пояс фермы | 6–10 мм | усиление у конька и карниза, зона максимального отсоса |
| Прогон кровли | от 2 мм (холодногнутый профиль) | уменьшенный шаг вместо увеличения толщины |
| Связи жёсткости | уголок или круг по расчёту | дополнительный ряд в каждом температурном блоке |
Сколько стоит каркас под условия Новороссийска
Точная цена каркаса всегда считается индивидуально — по габаритам здания, ветровому и снеговому району и типу металла. Ориентир по реально сданным объектам ТТ ГРУПП: каркас склада 24×36×7 м обошёлся в 5 619 400 ₽, проектирование КМ+КМД — 777 600 ₽, монтаж — 930 000 ₽, срок «от идеи до ключа» — 4 месяца. Для объекта в Новороссийске к смете добавляется усиление узлов под VI ветровой район (обычно не более нескольких процентов к стоимости каркаса) и логистика 145 км с доставкой стеновых панелей по 28–40 ₽/м².
| Позиция | Значение |
|---|---|
| Ближайший завод | Краснодар (свой завод ТТ ГРУПП), 145 км |
| Ветровой район по СП 20.13330 | VI, 0,73 кПа |
| Снеговой район | II, 1,0 кПа |
| Доставка стеновой панели ПИР 100 мм | 28–40 ₽/м² |
| Доставка кровельной панели минвата 150 мм | 39–56 ₽/м² |
| Серийный каркас (готовая серия) | 10–15 дней |
Инженер учитывает нормативное давление ветра 0,73 кПа и снеговой район II ещё на этапе эскиза — это меняет сечение колонн и шаг связей до того, как готова смета. Расчёт с точностью 95% занимает 15 минут.
Финансовые инструменты: как зафиксировать цену каркаса на время проектирования порта
Пока проект проходит согласование (у объектов в портовой и прибрежной зоне это часто дольше, чем в среднем по региону — сказываются дополнительные согласования по ветровым нагрузкам), цена металла на рынке может вырасти. Депозит фиксирует цену каркаса на срок подготовки: вносится сумма под ставку ЦБ+6% годовых с ежедневным начислением процентов, а стоимость материала не меняется вместе с рынком. Рассчитать выгоду депозита →
Для юрлиц, у кого крупный платёж за каркас создаёт кассовый разрыв, доступна рассрочка на 1–6 месяцев от 2,5% в месяц с перерасчётом при досрочном погашении. Рассчитать платёж по рассрочке →
Ошибки при заказе каркаса для объектов в ветровом районе VI
-
1
Расчёт каркаса по среднему ветровому району без учёта боры
Чем грозит: завод, который считает типовую смету «под ЮФО в среднем», занижает нагрузку. Первая же зимняя бора срывает кровельные панели или деформирует лёгкий каркас с недостаточным шагом связей.
Как правильно: требуйте расчёт именно под ветровой район VI (0,73 кПа) по СП 20.13330 для конкретного адреса в Новороссийске, а не усреднённые цифры по краю. -
2
Экономия на цинковании ради ЧМК у самой воды
Чем грозит: каркас ЧМК с обычной грунтовкой у моря начинает ржаветь в узлах через 3–4 года — соль ускоряет коррозию сильнее, чем обычная городская влажность.
Как правильно: для объектов в приморской зоне и вблизи порта выбирайте ЦМК со слоем цинка от 60 мкм — переплата 15–25% окупается отсутствием ремонта в течение 20–30 лет. -
3
Редкий шаг крепежа панелей по углам и кромкам здания
Чем грозит: краевые зоны фасада испытывают максимальный ветровой отсос — именно там панель срывает первой, даже если по центру фасада крепёж в норме.
Как правильно: раскладка крепежа для района VI предусматривает уменьшенный шаг самонарезающих винтов на углах и по периметру — это часть проекта, а не решение монтажной бригады на месте. -
4
Заказ каркаса у завода без деталировки КМД
Чем грозит: без чертежей КМД усиленные узлы под ветровую нагрузку невозможно изготовить точно — отверстия рассверливаются на площадке, соединение ослабляется именно там, где нагрузка выше среднего.
Как правильно: завод ТТ ГРУПП проектирует по 87-му постановлению и передаёт КМД с усилением под конкретный ветровой район, BIM-модель здания — бесплатно.
Как заказать каркас для объекта в Новороссийске
Для точного расчёта нужны габариты здания, точный адрес (для определения ветрового и снегового района) и назначение объекта. Инженер ТТ ГРУПП делает расчёт с точностью 95% за 15 минут, учитывая ветровой район VI и близость к воде. Каркас изготавливается на заводе в Краснодаре, отгружается в течение 10–15 дней для серийных проектов и доставляется 145 км до объекта. При необходимости завод берёт на себя и раскладку сэндвич-панелей с усиленным креплением, и монтаж.
