Межэтажное перекрытие по металлокаркасу делают двумя способами: монолитную плиту 200 мм по стальным балкам или сборные пустотные плиты ПК, которые кладут на балки краном. На здании 18 × 18,6 м монолит — это около 67 м³ бетона, плиты ПК64-15 — 36 штук. Металла под монолит нужно чуть больше: он тяжелее плит, и главные балки получаются мощнее. Калькулятор металлокаркаса считает под выбранное перекрытие сам каркас, а бетон и плиты показывает справочно и в цену не включает. Ниже — как это устроено на рабочем проекте двухэтажного здания, вместе с базой колонны и фермой из профтрубы.
Общий обзор здания — сетка колонн, высоты этажей, почему по проекту 24 т металла, а в калькуляторе около 29 т — в первой статье: «Двухэтажное здание 18 × 18 м на металлокаркасе».
На чём лежит перекрытие в металлокаркасе?
Перекрытие лежит на главных балках из двутавра 35Б1 с верхом на отметке +4,200. Они идут от колонны к колонне пролётом 6 м и несут всё, что над ними: плиту, пол, людей, мебель, товар. Между ними по осям колонн стоят балки 20Б1 пролётом 6,2 м: они связывают колонны в раму и держат каркас от раскачки.
Нагрузку балкам задаёт как раз выбор перекрытия. Монолит 200 мм весит около 5 кПа, то есть примерно 500 кг на каждый квадратный метр, плиты ПК — около 3 кПа. Сверху калькулятор добавляет пол 1 кПа и полезную нагрузку 4 кПа, как для торгового зала. Поэтому при одних и тех же размерах металл под монолит выходит тяжелее: на здании 18 × 18,6 м разница в каркасе около 0,9 т.
Монолит или плиты ПК: что выбрать?
На здание 18 × 18,6 м уходит около 67 м³ бетона или 36 плит ПК64-15. Калькулятор считает каркас под оба варианта, а выбор зависит от того, что важнее: свобода планировки и цельная плита или скорость и сухой монтаж.
| Монолит 200 мм | Плиты ПК64-15 / ПК62-12 | |
|---|---|---|
| Что это | плита из бетона с арматурой, заливается на месте по балкам | заводские пустотные плиты, кладутся на балки краном |
| Для 18 × 18,6 м | 334,8 м² × 0,2 м ≈ 67 м³ бетона | ПК64-15: 36 шт |
| Размер плиты | — | ПК64-15: 6,38 × 1,49 м, ≈ 2,9 т; ПК62-12: 6,18 × 1,19 м, ≈ 2,1 т |
| Нагрузка на каркас | около 5 кПа, балки мощнее | около 3 кПа, каркас легче |
| Монтаж | опалубка, арматура, бетон, время на набор прочности | кран, раскладка, заделка швов |
| Отверстия и проёмы | в любом месте, закладываются до бетонирования | ограничены: пустоты и рёбра плиты не режут как угодно |
| Форма в плане | любая | кратная ширине плиты, остаток добивают монолитным участком |
Монолит выбирают, когда в перекрытии много проходов под лестницы, шахты и инженерные сети, когда план здания неправильной формы или когда нужна сплошная плита без швов, например под тяжёлое оборудование. Минус — мокрый процесс: опалубка, армирование, бетонирование и ожидание, пока бетон наберёт прочность, а зимой ещё и прогрев.
Плиты ПК выбирают, когда важна скорость: плиты приезжают готовыми, кран укладывает их без ожидания набора прочности, и сверху вскоре можно работать. Минусы — нужен кран, который поднимет плиту массой 2–3 т на вылете, и раскладка должна сойтись с сеткой колонн. На шаг 6,2 м ложатся плиты ПК64-15 длиной 6,38 м, и на здание 18 × 18,6 м их уходит 36 штук.
-
Выбрать плиты, не проверив кран и подъезд
Чем грозит: плита ПК64-15 весит около 2,9 т. Если кран не берёт её на нужном вылете или ему негде встать, монтаж встаёт.
Как правильно: до заказа плит проверьте площадку: где встанет кран, какой вылет до дальней балки, выдержит ли подъезд. -
Сравнивать цену каркаса без перекрытия
Чем грозит: каркас посчитан, а 67 м³ бетона или 36 плит с доставкой и краном всплывают отдельной строкой уже на стройке.
Как правильно: берите объём бетона или число плит из блока «Не учтено в расчёте» и закладывайте их в бюджет сразу.
Что калькулятор говорит о перекрытии?
В режиме «2 этажа» в калькуляторе есть поле «Перекрытие» с тремя вариантами: монолит 200 мм, ПК64-15 и ПК62-12. От выбора зависит нагрузка на главные балки, и калькулятор подбирает под неё сечения каркаса.
Само перекрытие в цену не входит. Под результатом калькулятор пишет блок «Не учтено в расчёте»: для монолита — объём бетона в м³ (площадь × 0,2 м), для плит — число штук по раскладке. Цифры справочные: по ним удобно запросить цену у поставщика бетона или завода ЖБИ. В том же блоке — лестница: её калькулятор тоже не считает.
Как устроена база колонны в двухэтажном здании?

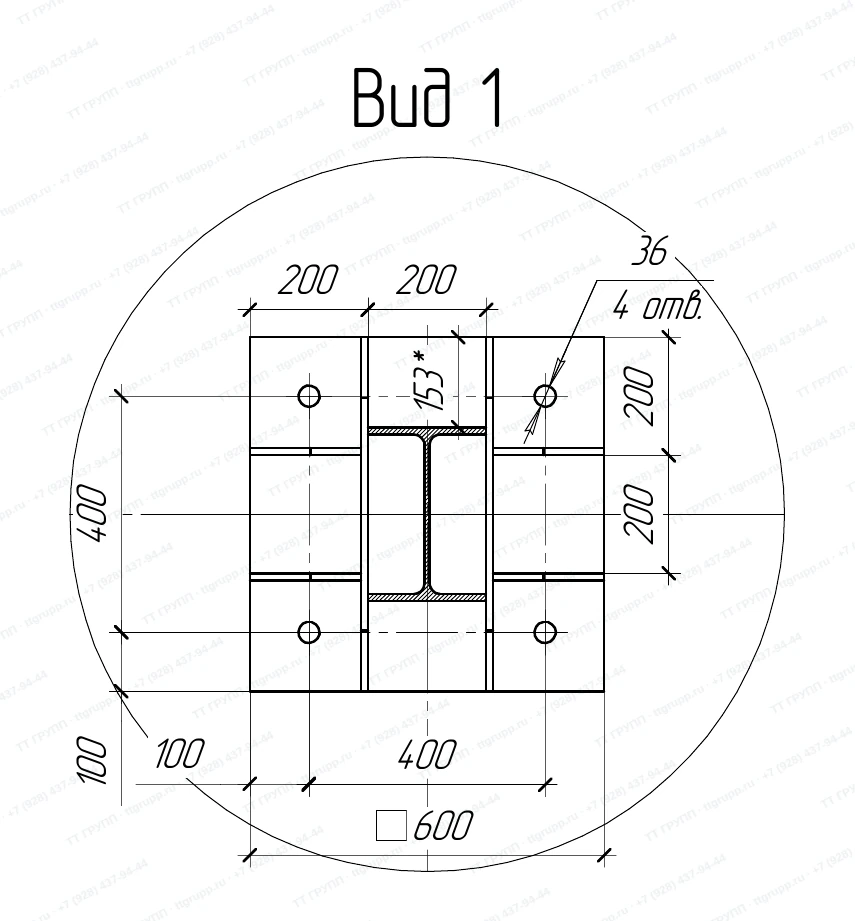

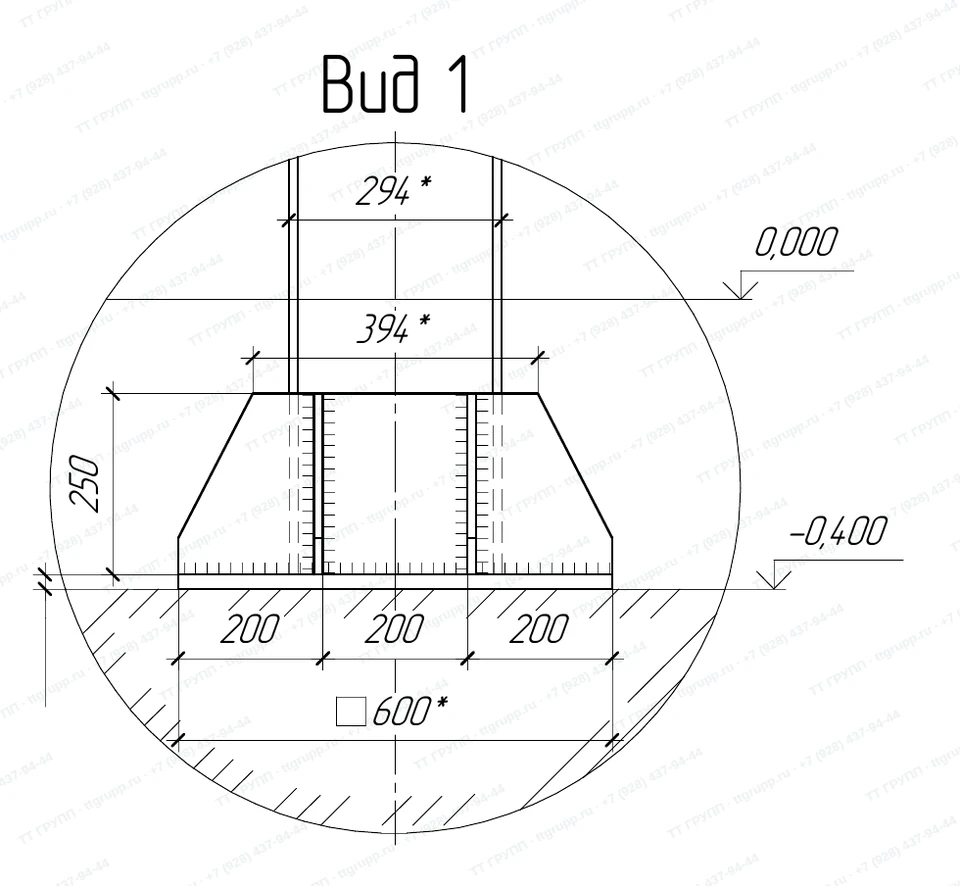

Колонна в этом проекте стоит на стальной опорной плите 600 × 600 × 20 мм, усиленной рёбрами высотой 250 мм. В плите четыре отверстия Ø36 мм под анкерные болты, по углам квадрата 400 × 400 мм. Плита лежит на отметке −0,400, то есть на 400 мм ниже чистого пола: после бетонирования пола база оказывается внутри него и не мешает.
Зачем такая мощная база. Колонна заделана в фундамент жёстко, а не шарнирно: она не просто стоит на анкерах, а работает вместе с фундаментом против ветра и сейсмики. Рёбра передают усилие от колонны на всю плиту, а четыре анкера по углам не дают её оторвать.
Для фундамента из этого следует простое правило: анкеры ставят в бетон по шаблону до заливки, по плану баз колонн. Если анкер уйдёт в сторону, плита с отверстиями Ø36 на него может не сесть, и узел придётся переделывать. Что проверить, пока фундамент открыт, Тимур показывает в ролике «Фундамент до заливки», а подробнее — в статье «Фундамент под металлокаркас». Лист «Узел базы колонны» калькулятор выдаёт вместе со спецификацией.
Какая ферма стоит на втором этаже?

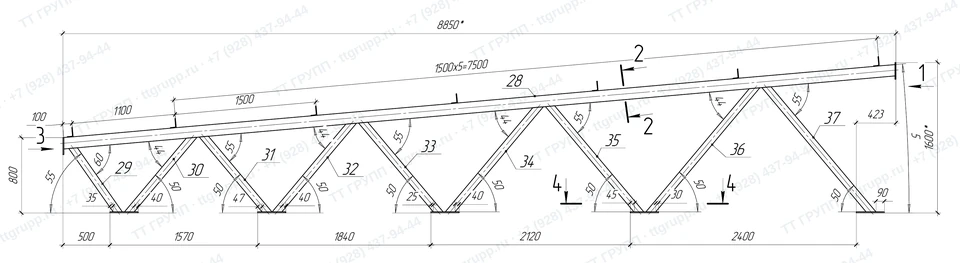

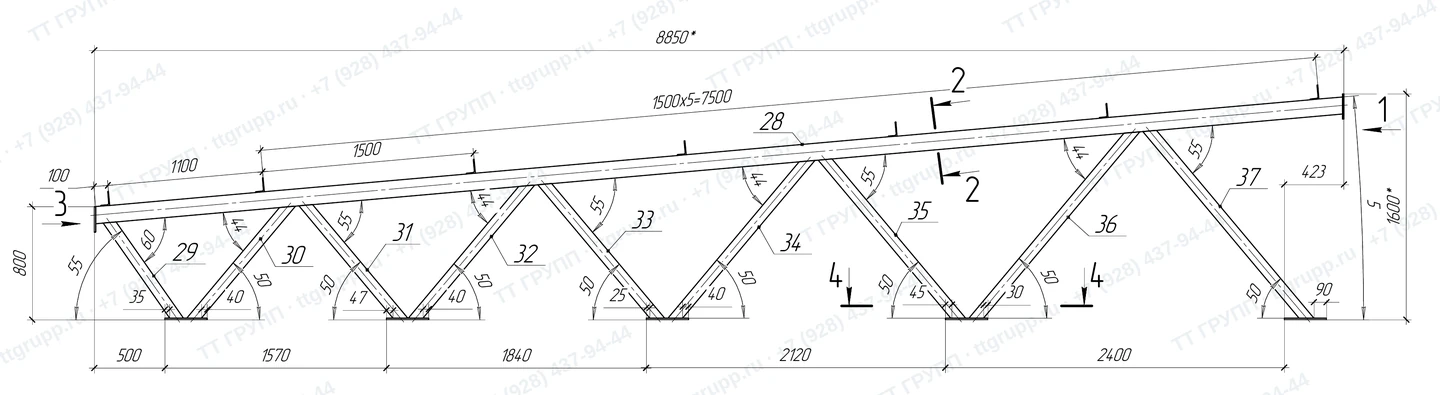

Кровлю держат полуфермы Ф1 из профильной трубы: две на пролёт 18 м, со стыком в коньке. Длина полуфермы 8,85 м, высота 0,8 м на опоре и 1,6 м в коньке, отсюда уклон кровли около 9 %.
Как она устроена:
- верхний пояс — труба 120 × 4 мм, по нему через 1,5 м идут прогоны кровли из швеллера 14П;
- решётка — раскосы из трубы 80 × 3 мм длиной от 0,9 до 1,8 м;
- нижнего пояса нет: полуферма стоит на балке второго яруса 35Б1, и балка работает её нижним поясом;
- масса одной полуфермы около 246 кг, восьми — около 2 т.
Последний пункт отличает эту ферму от обычной. Обычная ферма — это замкнутый треугольник с нижним поясом. Здесь нижний пояс уже есть: балка второго яруса, которая и так нужна, чтобы связать колонны поверху. Ферма опирается на неё по всей длине, и отдельный нижний пояс из трубы не нужен. Подробнее о каркасах из профтрубы — в статье «Каркас из профильной трубы под сэндвич-панели».
Из чего складываются 24 т металла?

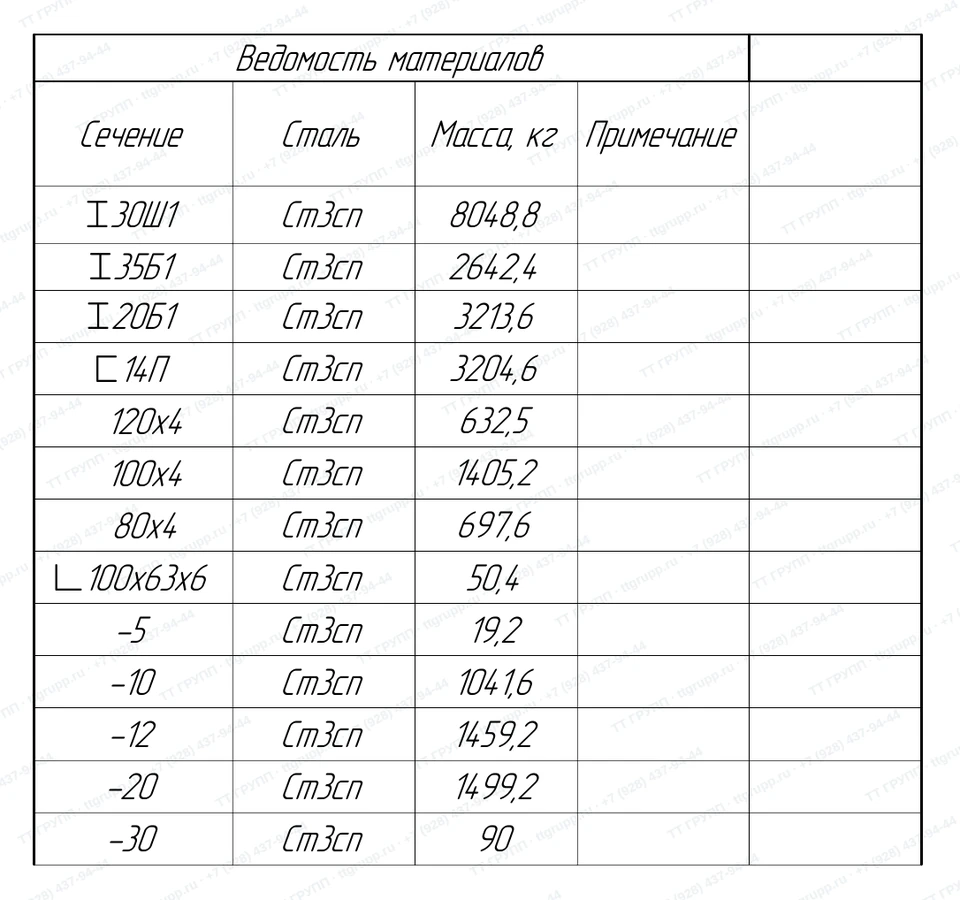

Ведомость материалов проекта — это сводка металла по сечениям: сколько килограммов каждого профиля и листа уходит на каркас. Итог — 24,0 т.
Как читать:
- 30Ш1 — 8,05 т. Колонны, самая тяжёлая строка: 16 штук длиной до 10,6 м.
- 35Б1 и 20Б1 — 5,86 т. Балки: главные под перекрытием и фермами и связующие вдоль здания.
- 14П — 3,20 т. Прогоны кровли.
- Профтрубы 120 × 4, 100 × 4 и 80 мм — 2,74 т. Фермы и связи. В ведомости проекта 80-я труба записана как 80 × 4, а по чертежу фермы раскосы — 80 × 3: верным считаем чертёж.
- Листы от 5 до 30 мм и уголок — 4,16 т. Опорные плиты баз, рёбра, фасонки узлов. Это почти пятая часть каркаса, и её легко не заметить в коммерческом предложении, где названы только тонны профиля.
Перекрытия в ведомости нет — ни бетона, ни плит: это не металл. Стеновых прогонов тоже нет, в проекте стены не на каркасе. Калькулятор считает каркас под сэндвич-панели, поэтому у него стеновые прогоны есть, и тонн получается больше. Подробнее о том, почему узлы влияют на цену не меньше тонн, — в ролике «Узлы крепления каркаса: что рассчитать до монтажа».
Рассчитайте каркас под своё перекрытие
Включите «2 этажа» в калькуляторе металлокаркаса, задайте размеры, высоты этажей, город и тип перекрытия. Калькулятор подберёт балки под монолит или плиты, покажет объём бетона или число плит и выдаст листы: план сетки колонн, разрез и узел базы. Цену каркаса он посчитает сам. Здание целиком, с панелями и 3D, — в сервисе «Габариты ТТ». Телефон: +7 (928) 437-94-44.
