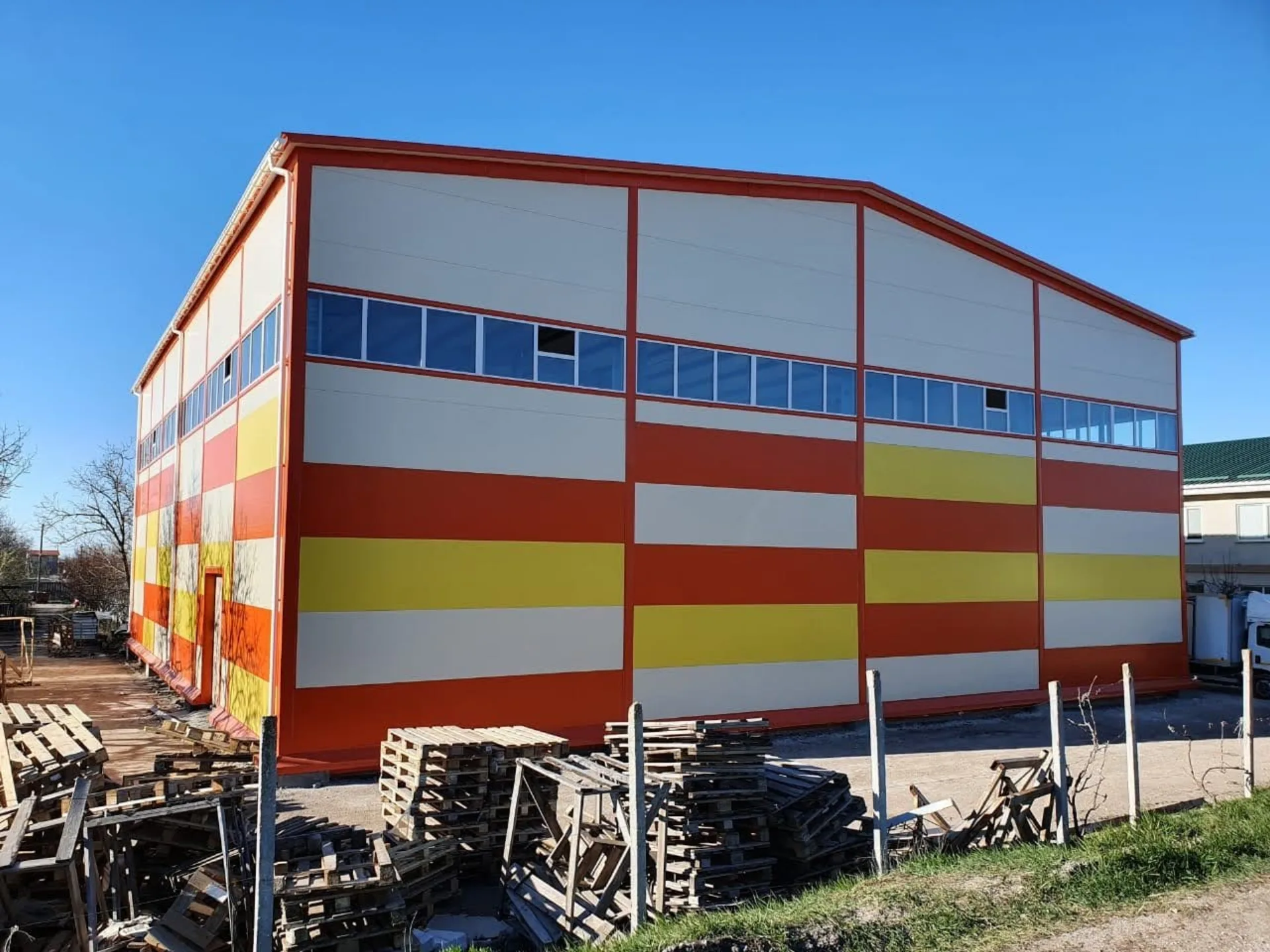

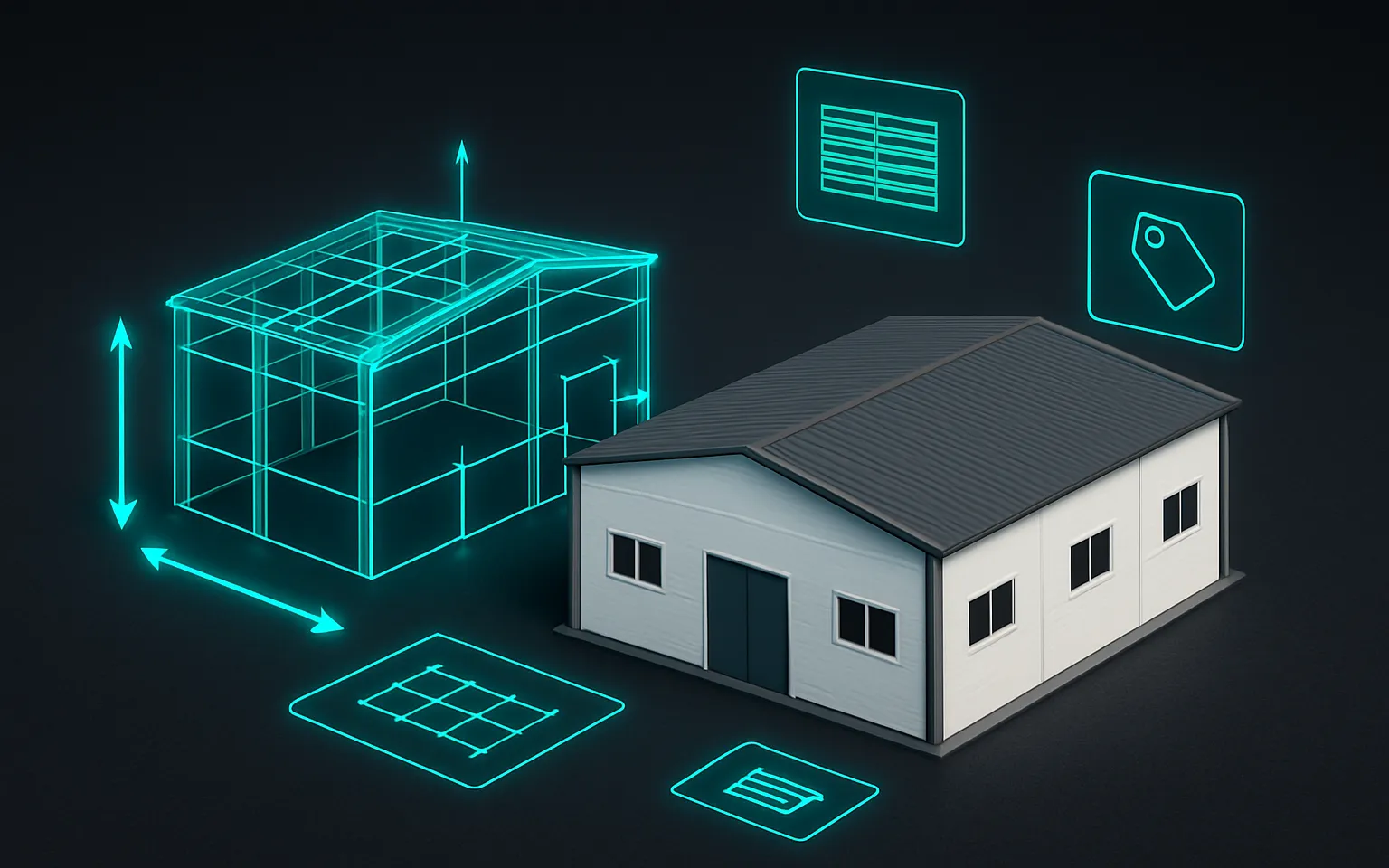

Габариты ТТ — сервис расчёта быстровозводимых зданий на сайте ТТ ГРУПП. По размерам и городу он даёт чертежи, каркас, раскладку сэндвич-панелей, теплотехнику, саморезы, доп. товары, число машин и стоимость — в один или два этажа, с 3D-моделью и КП для вашего клиента. Ниже — десять вопросов заказчика: ответ, статья Блога и место в сервисе, где это считается.
Почему заказчик каждый раз задаёт одни и те же вопросы?
Перед каждой стройкой заказчик задаёт одни и те же десять вопросов, потому что от них зависит всё здание: из чего строить, сколько стоит, кто соберёт, когда будет готово. Даже тот, кто построил два цеха, спрашивает заново: металл подорожал, нормы по теплу в другом городе другие.
Перед каждым заказчиком всегда одни и те же вопросы, даже если он строит быстровозводимое здание не первый раз. Мы подготовили сервис, который отвечает на 95 % этих вопросов.
— Тимур Шевченко, ТТ ГРУПП
Мы собрали ответы в один расчёт. К менеджеру вы приходите с каркасом, панелями и суммой на руках, и разговор идёт о вашем здании, а не о том, что такое сэндвич-панель.
Что такое Габариты ТТ и как пройти расчёт?
Габариты ТТ — технический расчёт здания по размерам и городу, без телефона и регистрации. На главной ttgrupp.ru это первая кнопка — «Получи смету 7 сек». Размеры можно передать и ссылкой, например здание 10 × 25 м высотой 4 м.
Ввод — три шага:
- Размеры — ширина 6–30 м, длина 6–200 м, высота 2,7–12 м, ползунком, кнопками −/+ или тапом по числу. Ширина и длина — по наружным граням стен, высота — по низкой стороне стены до низа несущих конструкций.
- Город — из списка. От него зависят снег, ветер и толщина панели.
- «Что вы получите» — список того, что посчитает сервис, и кнопка «Показать расчёт».
На экране сначала листы PDF каруселью с кнопками «Скачать PDF», «Поделиться», «Править данные», потом сводка из шести плашек: Металл, Панели, Стоимость, «Нужно ещё» каркасу, «Нужно ещё» под ключ и «Оптимально» — итог по одноимённому тарифу.
Ворота, окна, наполнитель и кровлю задают на готовом здании, в плашках над листами: цена пересчитывается сама примерно за 0,6 секунды. Полоса итогов «Оптимально N ₽» видна всё время, на телефоне рядом с ней кнопка «Заявка».
Какой металлокаркас выбрать? Какой дешевле, какой дороже? Какой мне нравится, какой мне подходит?
Из четырёх типов каркаса подходит тот, который проходит по прочности под снег и ветер вашего города и при этом стоит меньше остальных. Нравится — дело вкуса, а цена и прочность считаются.
Каркасы обычно сравнивают по рассказам: «двутавр надёжнее», «ЛСТК — это несерьёзно». На деле у каждого своя область. Профтруба — сварной каркас для небольших пролётов, двутавр — под большие пролёты и нагрузки. Безфермерное здание собирается на болтах из спаренного сигма-профиля и приезжает комплектом, как конструктор. Подробнее — ЛСТК или ЧМК, как не переплатить за каркас, каркас из профильной трубы и из чего состоит безфермерное здание.
Где это в Габаритах ТТ
Сервис сам ставит самый выгодный каркас из тех, что проходят по прочности. Карточки «Варианты каркаса» показывают то же здание на четырёх каркасах с подписью «дешевле на N ₽» или «дороже на N ₽»; нажали на карточку — расчёт перестроился. Изготовление, покраска, базы и 5 % отхода вынесены в плашку «Нужно ещё» каркасу, отдельно от металла.
А нужен ли мне проект? А нужно ли разрешение на строительство? Могу ли я на своей земле поставить здание?
Ответ дают два признака: что разрешено на участке по градплану (ГПЗУ выдают бесплатно, за 14 рабочих дней) и капитальное здание или нет. Габариты ТТ этого не решают, но дают документы для разговора с проектировщиком.
Градплан показывает, что и на каком проценте участка можно строить, — об этом статья какое здание можно построить на участке, а пятно застройки прикинет калькулятор застройки участка. От капитальности зависят проект и разрешение: читайте о ТЗ на проектирование, некапитальном здании, о том, зачем нужен проект и BIM, и про разделы проекта.
Где это в Габаритах ТТ

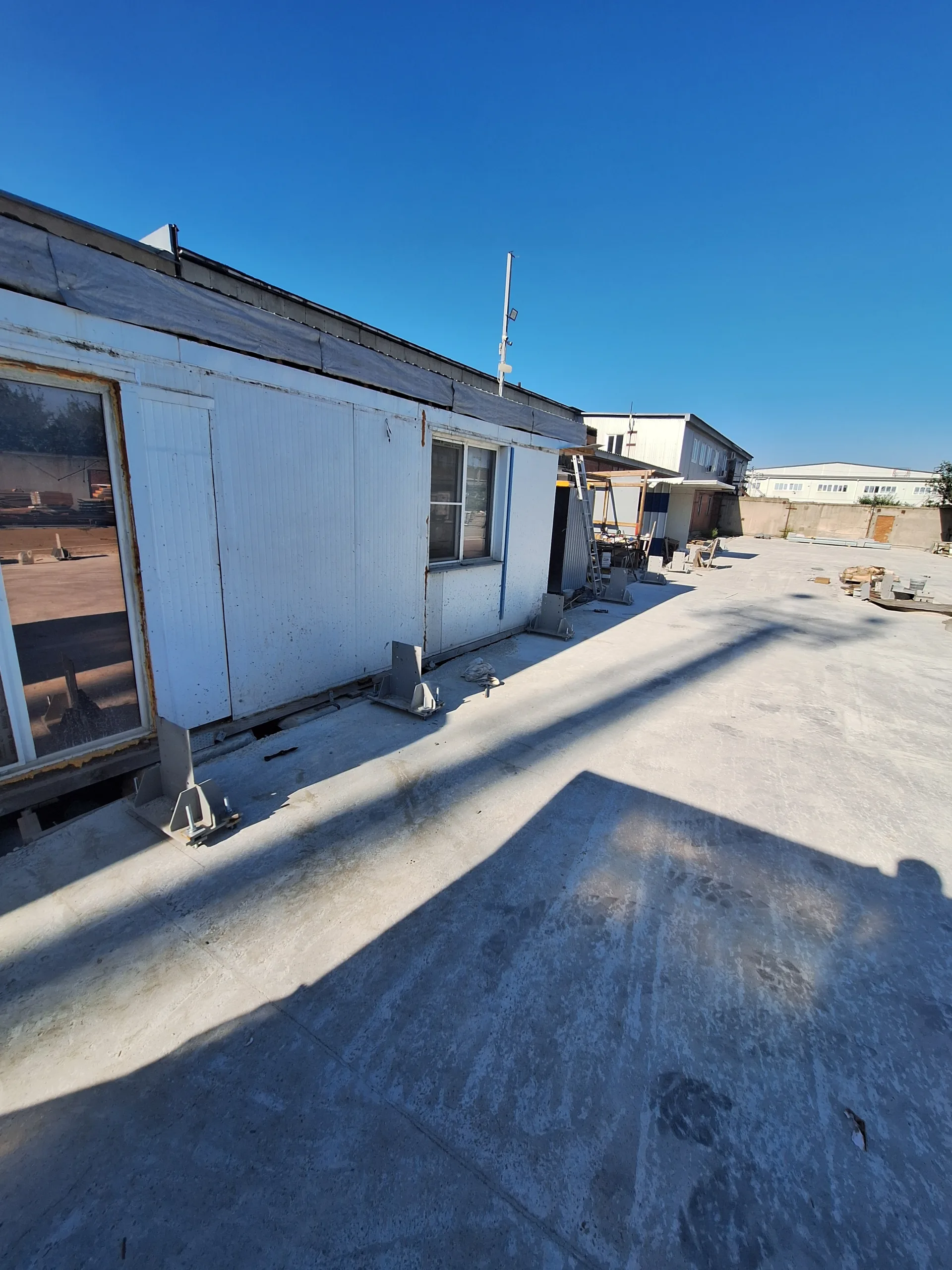

Листы PDF, спецификация металла и плитка «Сетка колонн и базы на бетоне» — готовое ТЗ проектировщику: он начинает с посчитанного здания, и вы не платите ему за то, что уже сделано.
Какие сэндвич-панели выбрать? Чем они отличаются? Какие подходят мне?
Сэндвич-панель выбирают по двум вещам: сколько тепла нужно держать в вашем городе и какие требования к пожарной безопасности у здания.
Минвата негорючая (НГ) — её берут, когда есть требования по огню. ПИР (Г1) тоньше и легче при том же тепле, ППС (Г4) дешевле. Толщину определяет не привычка «везде ставим сотку», а город и назначение здания. Подробнее — чем отличаются ПИР, минвата и ППС, как выбрать толщину сэндвич-панели и выбор и раскладка панелей для здания.
Где это в Габаритах ТТ
Блок «Теплотехника» подбирает толщину по СП 50 под ваш город, поле «Назначение здания» задаёт режим: холодный склад +12, тёплое производство +16, офис или торговля +20. «Раскладка сэндвич-панелей» показывает, сколько панелей какой длины заказать на завод.
А кто мне это всё соберёт? А сколько это стоит?
Монтаж есть в прайсе ТТ ГРУПП, и всё, что нужно к материалам до здания под ключ, видно в расчёте сразу, а не всплывает после договора.

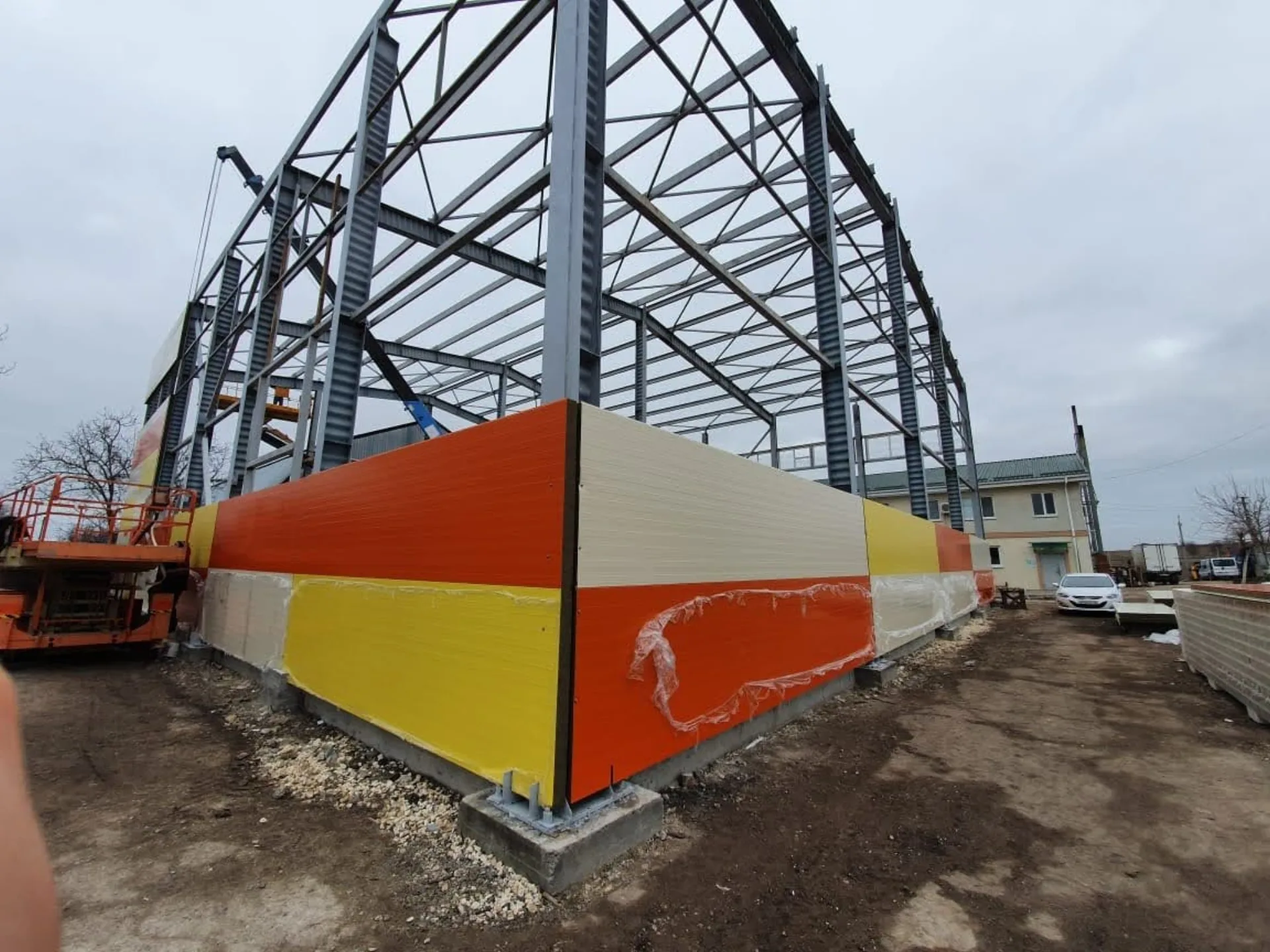

Безфермерный каркас собирают на площадке до 14 календарных дней бригадой из 2–4 человек. Монтаж стеновых панелей — от 350 ₽/м², кровельных — от 450 ₽/м². Подробнее — о цене монтажа, монтаже металлоконструкций, подготовке и приёмке каркаса, ошибках монтажа панелей, приёмке здания по этапам и о том, чем отличается ТТ ГРУПП.
Где это в Габаритах ТТ
Сводка разводит материалы и работы, итог — плашка «Оптимально» по единому прайсу ТТ ГРУПП с датой, без бетонных и земляных работ. «Заявка» уходит менеджеру вместе с расчётом, и пересказывать здание по телефону не придётся.
Какие производители сэндвич-панелей есть в моём городе? Кто лучше, кто хуже, как их проверить? Как отличить перекупа от производителя? Я хочу купить у производителя — так будет выгоднее?
Купить у производителя не всегда выгоднее: цена сэндвич-панели зависит от объёма и тарифа, а важнее, кто отвечает за сроки и брак.
Дилер с объёмом может дать разовому покупателю цену ниже заводской «с улицы». Проверяйте ответственность, а не вывеску: адрес производства и можно ли туда приехать, паспорт качества и сертификат с именем изготовителя, кто по договору отвечает за срок и брак, есть ли раскладка и спецификация до оплаты. У ТТ ГРУПП собственный завод сэндвич-панелей в Краснодаре, на ул. Бершанской, и распределительный склад в Симферополе. Работаем с 2014 года, в других городах радиуса 700 км — наши аккредитованные дилеры. Разбор — производитель или перекуп, производители сэндвич-панелей и завод металлоконструкций.
Где это в Габаритах ТТ
Цены в расчёте — из единого прайса ТТ ГРУПП с датой. Положите PDF рядом с чужим КП и сравните строку к строке: разница покажет, где в предложении недосчитано.
Почему дополнительные материалы для монтажа так дорого стоят? Заказать их самому или у поставщика? «Да что там — уголки да нащельники, согну сам»
Доборные элементы стоят своих денег, потому что это часть ограждающей конструкции, а не отделка: через плохо согнутый угол здание течёт и промерзает.
Уголки и нащельники гнут из того же окрашенного листа, что и панели. Угол бывает стандартный и с обходом самореза — какой нужен, решает раскладка, а не листогиб. «Согну сам» обычно заканчивается другим оттенком, неровной кромкой и дырой там, где саморез попал на гиб. Монтаж фасонных элементов считается по погонажу — сейчас 200 ₽/пог.м. Подробнее — о доборных элементах и о том, почему расходники для монтажа стоят дорого.
Где это в Габаритах ТТ
Фасонных изделий в сервисе пока нет, они готовятся. Раскладка уже показывает углы, проёмы и резы, по которым считают доборы.

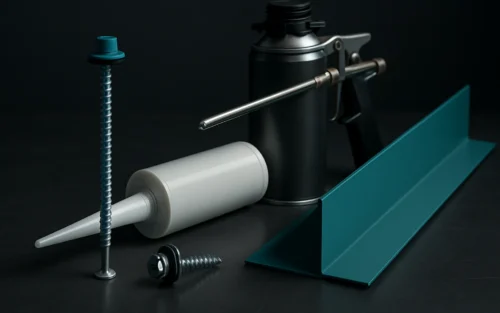

Почему монтажная пена так дорого стоит? «Герметик я сам знаю, какой купить». «Саморез 150 рублей за штуку? В строительном он стоит 35»
Пена, герметик и саморезы для сэндвич-панелей стоят дороже магазинных, потому что это другие изделия: саморез из строительного магазина панель на кровле не удержит.
Кровельный саморез длиннее панели на 90 мм: для панели 100 мм — 190 мм. Он самосверлящий, проходит сквозь прогон, оцинкован, с головкой в цвет RAL и термошайбой на EPDM-прокладке, которая не пускает воду в отверстие, и ставится в верхний гребень. Такой саморез у нас стоит 85 ₽/шт, для панели 150 мм — 145 ₽/шт.
Ацетатный силикон из магазина к металлу не подходит: на конёк и проёмы нужен нейтральный, на цоколь — полиуретан. Огнеупорная пена B1 для объектов с требованием НГ стоит 841 ₽/шт, профессиональная всесезонная — 470 ₽/шт. Подробно — о саморезах, герметике и расходниках.
Где это в Габаритах ТТ
Блок «Саморезы» подбирает длину под толщину панели и считает количество по верхней норме, плитка «Доп. товары» — герметик и пену по площади. Где покупать — решаете сами.
Доставка стоит денег? Я сам привезу — какие нужны машины? «У меня машины ходят мимо раз в неделю, сам заберу». А подходит ли моя машина?

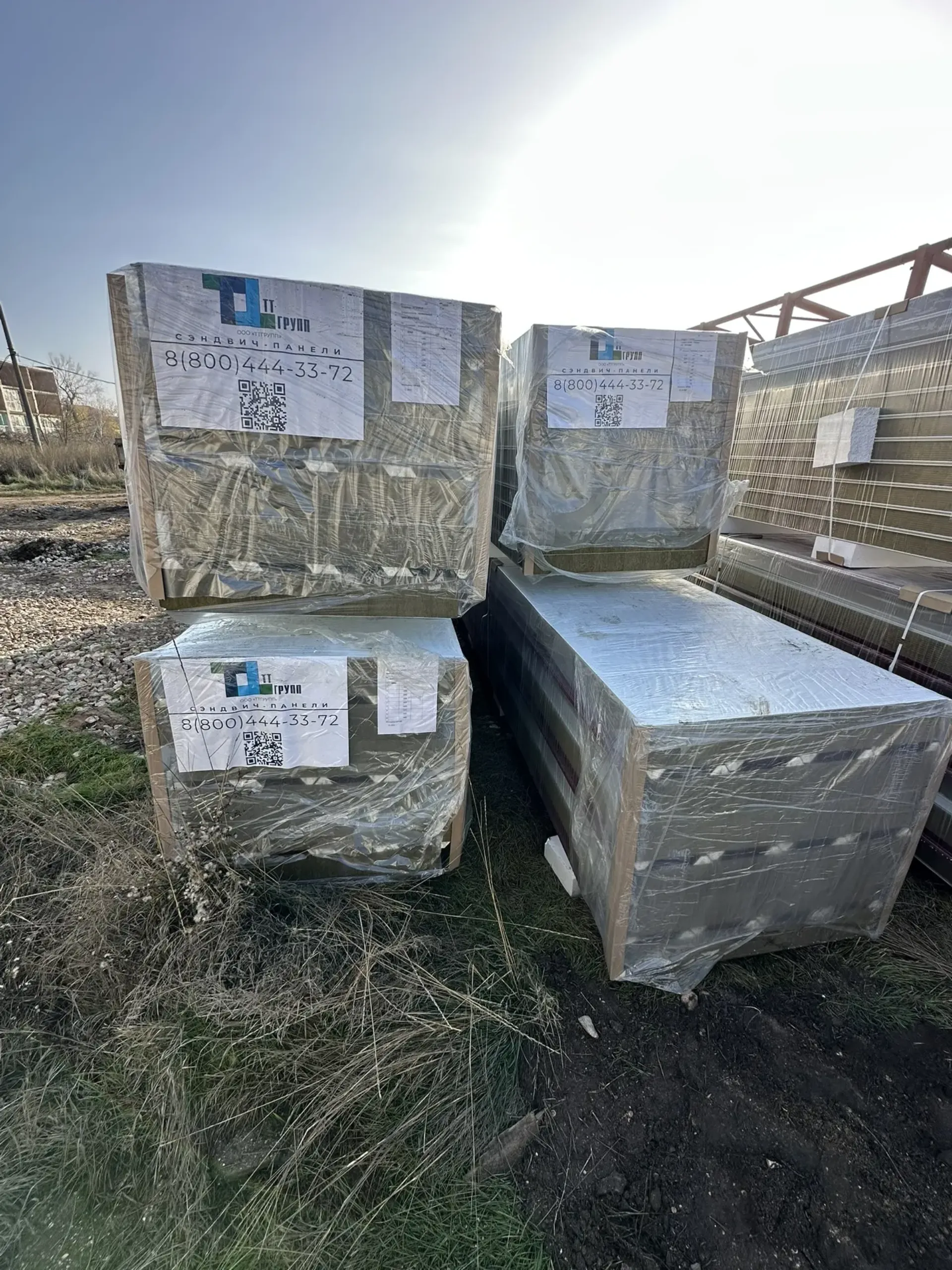

Доставка сэндвич-панелей стоит денег и считается машинами, а не квадратными метрами. Самовывоз возможен, если кузов не короче панели.
Панель — длинномер: лёгкая по весу и объёмная по кузову, поэтому машину подбирают по длине, а не по тоннажу. Чем толще панель, тем меньше её входит в фуру 13,5 м, а минватный пакет тяжелее ПИР или ППС в 1,5–1,8 раза. Своей машине нужны боковая погрузка, подкладки под пакеты и стяжные ремни с защитой кромок. За повреждения при самовывозе отвечает перевозчик. Подробнее — о доставке, весе панелей и о том, какая машина нужна для самовывоза.
Где это в Габаритах ТТ
Плитка «Машины для панелей» показывает, сколько машин уйдёт с металлом и сколько с панелями, — видно, хватит ли своего транспорта. Цену доставки считает калькулятор доставки.
Сроки производства каркаса — «а что так долго, мне сделают быстрее»

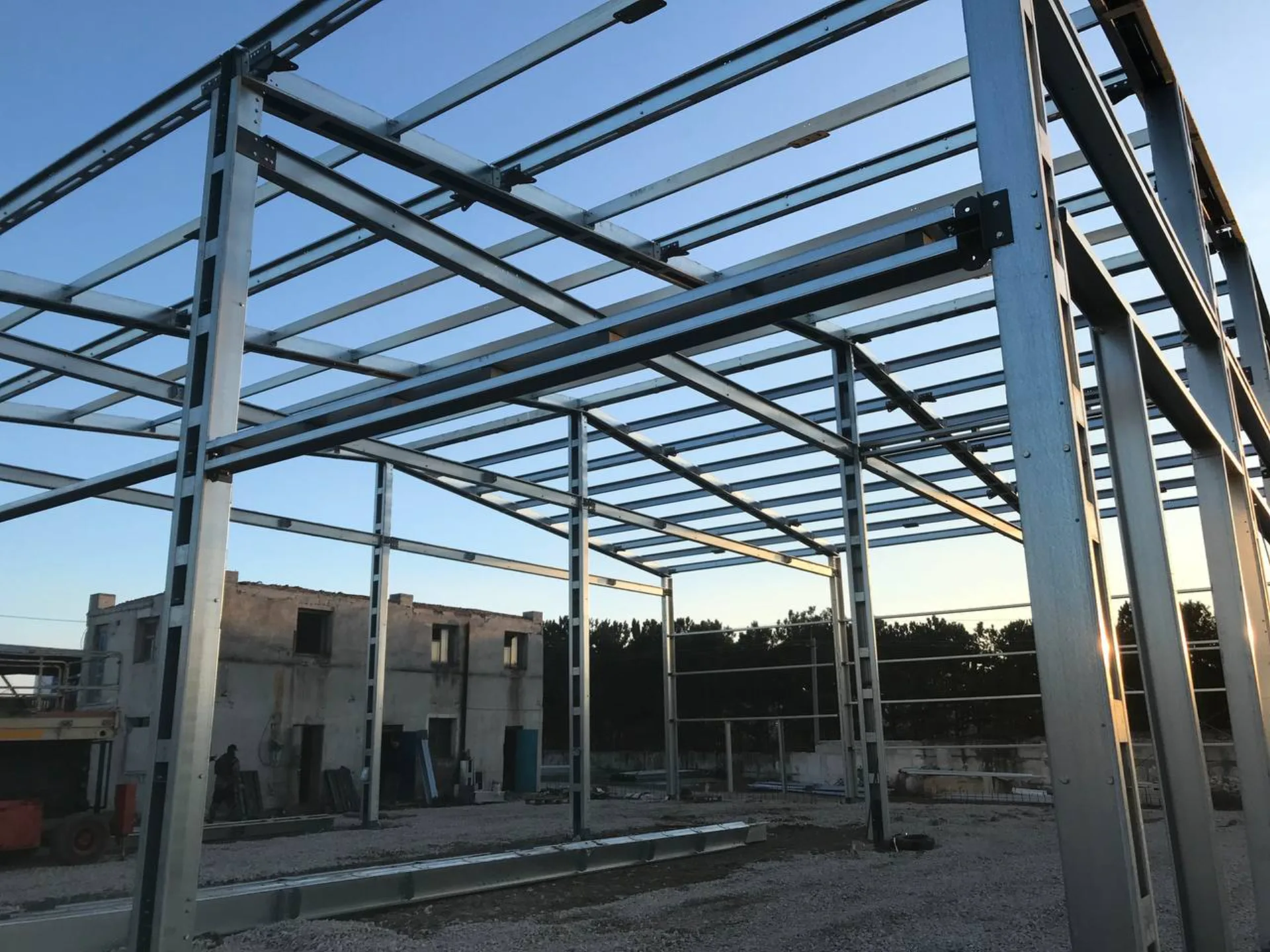

Каркас безфермерного здания ТТ ГРУПП изготавливает за 5–10 рабочих дней, каркас из двутавра или профтрубы — по заявке. Быстрее сделать можно — вопрос в том, посчитан ли такой каркас под ваш снег и ветер.
Срок двутавра и профтрубы зависит от объёма и загрузки производства, и мы записываем его в договор — это честнее, чем обещание «к пятнице», за которое никто не отвечает. Разбор — сроки производства каркаса и панелей и купить металлокаркас.
Где это в Габаритах ТТ
Срок безфермерного указан в подсказке «?» у каркаса и на его карточке в «Вариантах каркаса», у профтрубы и двутавра там — «срок по заявке».
Сроки производства панелей — «а что так долго, я нашёл место, где сделают быстрее»
Сэндвич-панели ТТ ГРУПП производит от 5 рабочих дней, а итоговый срок зависит от того, что вам важнее: скорость или цена.
Со склада панели нужной толщины отгружают за 1–5 дней, для объёмов до 700 м², под заказ — 10–25 дней. Если здание не горит, есть отложенное производство на 44 или 88 дней, и цена там ниже. Подробно — отложенное производство и сроки производства. Нашли быстрее — уточните, это панель нужной толщины и наполнителя под ваш город или то, что лежало на складе.
Где это в Габаритах ТТ
Сроков панелей в расчёте нет, зато раскладка даёт точный объём, и по нему любой поставщик назовёт реальный срок.
Можно ли посчитать здание в два этажа?
Да. Тумблер «2 этажа» заменяет высоту стены двумя: «Высота 1 этажа» и «Высота 2 этажа до низа несущих», по 3–6 м. Ширина двухэтажного здания — до 36 м, длина — до 60 м. Перекрытие — «Монолит 200 мм», «Плиты ПК64-15» или «Плиты ПК62-12».
Перекрытие и лестницу сервис в цену не включает и пишет об этом строкой «Не учтено в расчёте». Если климат вашего города жёстче заложенного в проект, появляется плашка «расчёт ориентировочный». Цена совпадает с калькулятором металлокаркаса до рубля. Пример — двухэтажное здание 18 × 18,6 м.
Как увидеть здание до стройки: 3D в расчёте и 3D-студия
Живая 3D-модель стоит прямо в расчёте, в плитке «3D-визуализация»: здание собрано из той же раскладки панелей, что ушла в листы. Под моделью — кнопка «Открыть в 3D-студии →».
3D-студия без расчёта показывает образец 10 × 25 м, из расчёта — ваше здание. В ней можно:
- красить — один цвет, полосы, шахматы или каждую панель отдельно, плюс уголки и кровля своим цветом;
- снимать слои — «Без кровли», «Только каркас», у безфермерного ещё «Внутрь здания»;
- править ворота, окна и габариты прямо на модели — расчёт и цена пересчитаются;
- делиться — ссылкой вместе с цветами или картинкой PNG с водяным знаком.
Цвет фасада вы согласуете с партнёром или руководством до заказа панелей, а не на площадке, когда пакеты уже разгружены. А слой «Только каркас» показывает, за что вы платите в плашке «Металл».
Как сохранить расчёт и сделать из него КП для своего клиента?
Расчёт сохраняется кнопкой «Сохранить в кабинет», а КП из него собирает кнопка «Сформировать КП →». Вход в кабинет — кнопкой «Кабинет» в шапке сайта, по почте без пароля, с обязательной галочкой согласия на обработку персональных данных; почта, за которой уже есть данные, входит по 6-значному коду из письма.
В личном кабинете КП лежат на канбане: черновик → отправлено → согласовано или отказ. Там же расчёты, клиенты с кнопкой «Создать расчёт», реквизиты, логотип и подпись для КП.
Редактор КП собирает предложение из расчёта сам, а позиции, цены и НДС правятся кнопкой «Править вручную». На выходе PDF от вашей компании, а не от ТТ ГРУПП.
Для подрядчика и дилера это главное. Клиент спросил, сколько будет стоить склад 18 на 36, — вы считаете, жмёте одну кнопку, и у него КП с вашим логотипом. А у вас карточка на канбане, и видно, кому пора перезвонить.
Чего Габариты ТТ не делают?
Габариты ТТ дают предварительный расчёт с точностью до 95 % — это ориентир, а не гарантия: грунт, точные места окон и сроки уточняет менеджер.
- Не заменяют проект — это технический расчёт, а не рабочая документация.
- Не считают фундамент, бетонные и земляные работы. Для фундамента есть сетка колонн.
- Не считают доставку — только число машин.
- В двух этажах не считают перекрытие и лестницу.
- Фасонных изделий и части доп. товаров пока нет — они готовятся.
